Diamond DL50N эквивалент нагрузки для измерений и испытаний радиооборудования. Это надежная искусственная антенна, обеспечивающая стабильную 50 омную нагрузку и позволяющая безопасно тестировать трансивер без штатной антенны в широком диапазоне частот. Работая на частотах 27 МГц, 10 м, 11 м, LB, VHF или UHF качественная эквивалентная нагрузка необходима для предотвращения повреждения выходного каскада. Diamond DL50N — это обновленная версия популярной ранее нагрузки Diamond DL30N. Благодаря компактным размерам этот эквивалент нагрузки идеально подходит для мобильного использования или стационарной тестовой установки.
Diamond DL50N обладает нагрузочной способностью 15 Вт для непрерывной работы, 20 Вт в течение 5 минут (с последующим 5 минутным перерывом), 50 Вт в течение 1 минуты (с последующим 3 минутным перерывом) и впечатляющими пиковыми 100 Вт в течение 30 секунд (с последующим 5 минутным перерывом). Благодаря таким универсальным возможностям этот эквивалент нагрузки подходит для широкого спектра применений, а также для трансиверов малой и средней мощности.

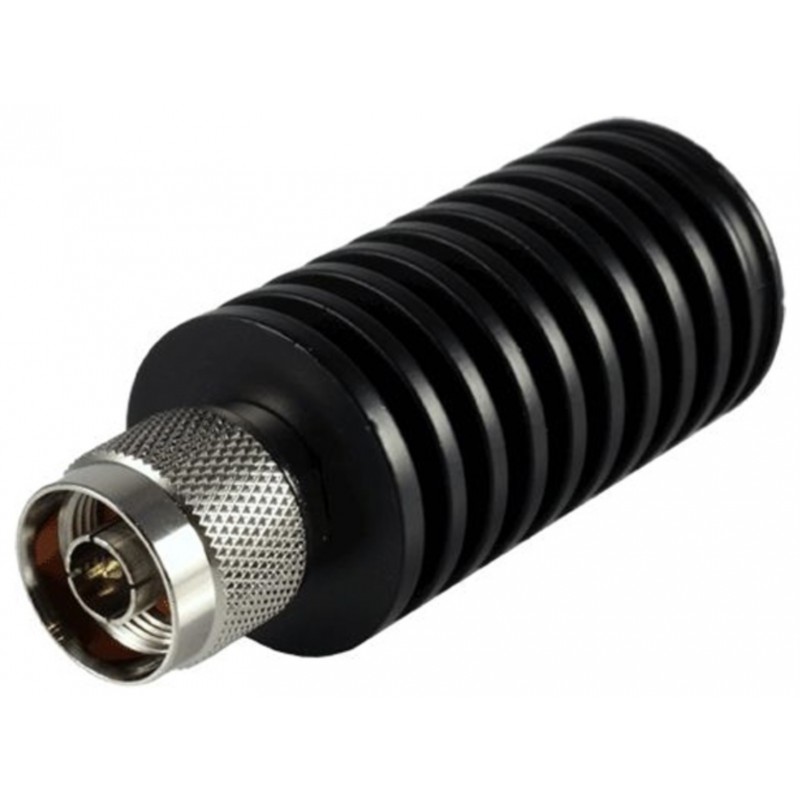

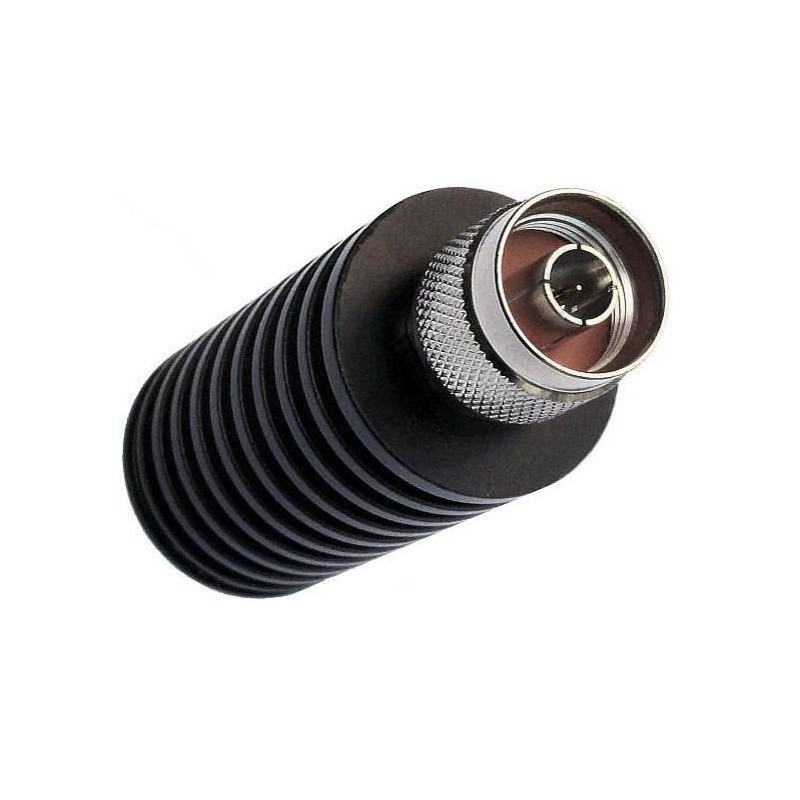

Diamond DL50N предлагает расширенный диапазон частот от постоянного тока до 1500 МГц, что обеспечивает совместимость с широким спектром радиостанций, позволяя максимально использовать оборудование. Эквивалент нагрузки Diamond DL50N выполненн на основе безиндуктивного резистора, прочно закрепленого в корпусе, который одновременно служит радиатором. Ребристая поверхность радиатора значительно увеличивает площадь рассеивания тепла, что критически важно для отвода тепла от резистора и поддержания стабильной работы устройства. Оснащен разъемом N-штекер, что обеспечивает безопасное и надежное соединение, сводя к минимуму потерю сигнала и гарантируя оптимальную настройку. Прочная конструкция эквивалента нагрузки гарантируют прочность и долговечность, что делает ее ценной инвестицией для любого радиолюбителя. Низкое значение КСВ обеспечивает надежную и чистую нагрузку во время тестирования, а также эффективно поглощая выходную мощность и минимизируя отражение сигнала..
Эквивалент нагрузки Diamond DL50N обязательный аксессуар для любого радиолюбителя и профессионального пользователя, необходимый инструмент для тестирования и калибровки вашей радиостанции. Разместив эквивалентную нагрузку Diamond DL50N на задней панели трансивера, вы можете имитировать идеальную антенную нагрузку. Это позволяет измерять мощность, проверять передатчик или тестировать вашу систему без риска выхода из строя выходного каскада.
Diamond DL50N это
- тестирование трансивера без антенны для проверки мощности передачи
- проведение измерений без помех и радиочастотного излучения. Поскольку вы не передаете сигнал через внешнюю антенну, вы избегаете нежелательных помех и работаете безопасно во время регулировок или технического обслуживания
- компактное, профессиональное и безопасное тестирование в мастерских, сервисных центрах, в экспедициях, дома или на рабочем месте
- тестирование оборудования, работающего на частотах КВ, CB, LB, VHF, UHF
Эквивалент нагрузки Diamond DL50N может показаться не самым эффектным аксессуаром, но он является важной частью качественного тестирования, при настройке или проверке радиостанции.
- Диапазон частот DC-1500 МГц
- Сопротивление 50 Ом
- Мощность 15Вт для непрерывной работы
- Мощность 20 Вт в течении 5 минут (с последующим 5 минутным перерывом)
- Мощность 50 Вт в течении 1 минуты (с последующим 3 минутным перерывом)
- Мощность 100Вт кратковременно в течении 30 секунд (с последующим 5 минутным перерывом)
- КСВ не хуже 1.15 (частоты DC-1000 МГц)
- КСВ не хуже 1.2 (частоты 1000-1300 МГц)
- КСВ не хуже 1.3 (частоты 1300-1500 МГц)
- Максимальная температура корпуса около 80 градусов
- Габариты - диаметр 32 мм, длина 81 мм
- Вес 80гр
- Разъем N-штекер
Комплектация Diamond DL50N
- Эквивалент нагрузки Diamond DL50N
