Diamond HFV8040 базовая дипольная антенна для работы на частотах 3.5 МГц и 7 МГц, которая для получения приемлемого уровня КСВ требует антенный тюнер.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond HFV8040 (не подделку или аналог). Это важно!

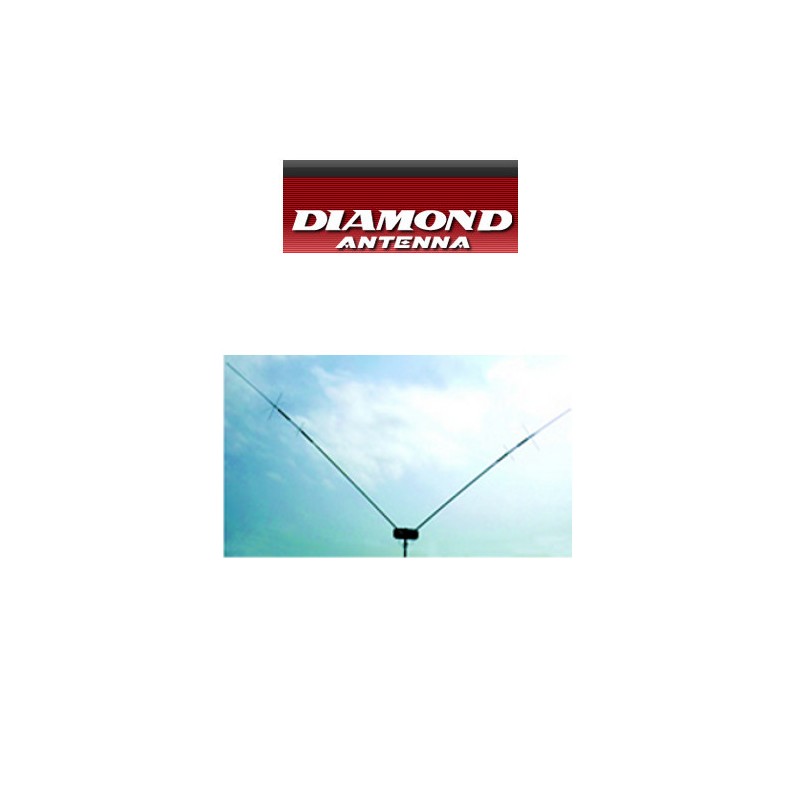

Diamond HFV8040 представляет собой поворотный диполь V-типа, запитываемый по центру антенны. Антенна выполнена в виде двух излучателей, устанавливаемых на монтажной планке в основании в виде буквы V и закрепляемые под углом 90 градусов. На монтажной планке предусмотрено дренажное отверстие. В антенне применен симметрирующий трансформатор с коэффициентом передачи 1:1. Для установки достаточно всего одной мачты. Антенна устанавливается только в виде буквы V, те ее нельзя устанавливать в виде перевернутой буквы V. Эффективность антенны зависит от высоты подвеса, качества земли и окружающей среды. Антенна Diamond HFV8040 это направленная дипольная антенна и ее направленность перпендикулярна ориентации излучающих элементов
Антенна Diamond HFV8040 состоит из двух излучателей и длина каждого составляет 5.1 метра. В каждом плече находятся по два трапа и устанавливаются емкостные нагрузки. Благодаря трапам при работе в диапазоне частот 80 метров работает вся длина антенны, а на 40 метрах часть антенны отключается с помощью резонансных контуров. Для подключения антенны Diamond HFV8040 к трансиверу можно использовать кабель нужной длины, поскольку после балуна мы имеет согласованный 50 Ом тракт. Для подключения подводимого кабеля на балуне в нижней части установлен разъем PL-гнездо.
Diamond HFV8040 двухдиапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров и 40 метров. Для получения приемлемого уровня КСВ требуется антенный тюнер и настройка путем использования различных комбинаций емкостных нагрузок. Антенна Diamond HFV8040 рассчитана на подводимую пиковую мощность 300 Вт. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Diamond HFV8040 дипольная антенна для работы в диапазонах 80 и 40 метров. Компактная, легкая и очень простая в сборке. Уникальная конструкция, множество настраиваемых элементов, позволяющих легко изменять длину и позицию частей антенны для точной подстройки под нужный диапазон.
- Диапазон частот 80 м (3.5-3.805 МГц)
- Диапазон частот 40 м (7-7.2 МГц)
- Поляризация горизонтальная
- КСВ не хуже 1.5 (на резонансной частоте)
- Мощность 100Вт (FM, CW), 300Вт (SSB)
- Ветровая нагрузка 35 м/сек
- Ветровая площадь 0.35 м2
- Длина 10,2м. Два плеча по 5.1 м
- Радиус разворота 3.6м
- Вес 7 кг
- Диаметр мачты 38-60 мм
- Разъем SO239
Комплектация Diamond HFV8040
- Антенна Diamond HFV8040
