Radial Windom базовая дипольная антенна, работающая на радиолюбительских частотах 3.5 МГц, 7 МГц, 14 МГц, 18 МГц, 25 Мгц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера
Radial Windom представляет собой асимметричный траповый диполь запитываемый в центральной части антенны.
Особенностью антенны является то, что запитка осуществляется на полотне антенны в точке с нулевой реактивностью, причём одновременно для нескольких диапазонов. Фидер подводится к балуну, который согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун имеет прочный водонепронецаемый корпус и тщательно защищены от влаги. Наилучший вариант установки антенны Radial Windom с точки зрения эффективности диагональное с использованием одной опоры. При этом эффективность также зависит от высоты подвеса антенны.

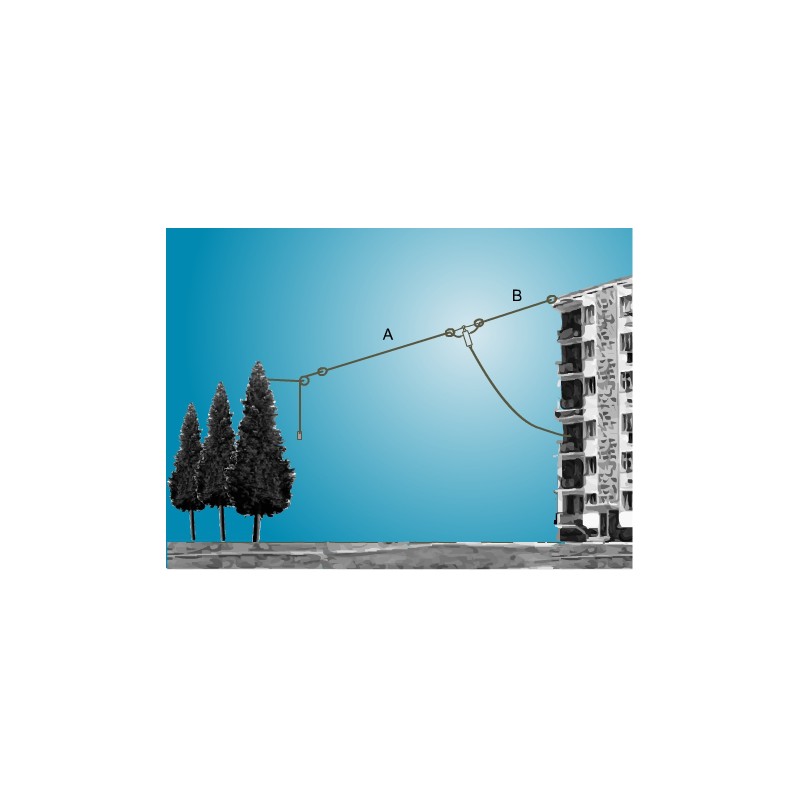

Общая длина антенны Radial Windom составляет 42 метра и состоит из двух плечей, разделенных балуном. Одно плечо представляет из себя 13.6 метровый излучатель, а второе плечо 28.5 метровый излучатель, представляющие из себя стальной латунированный тросик в ПВХ изоляции. Для подключения антенны Radial Windom к трансиверу можно использовать кабель любой длины, поскольку после балуна мы имеем согласованный 50 Ом тракт.
Radial Windom многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров, 40 метров, 20 метров, 17 метров, 12 метров и 10 метров. И для эффективной работы в заданных диапазонах частот не требует применения антенного тюнера. Антенна Radial Windom рассчитана на подводимую пиковую мощность 800 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial Windom производимый компанией Radial вариант антенны, конструкция которой была разработанна в 1936 году американским радиолюбителем по фамилии Windom. За долгие годы конструктив антенны претерпел могочисленные улучшения и антенна прекрасно зарекомендовала себя. Антенна легкая, быстро и без каких либо затруднений устанавливается. 6 радиолюбительских диапазонов в одной антенне, не требует антенного тюнера и заземления.
- Диапазон частот 80м (3.5-3.8 МГц) при КСВ не хуже 1.6
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 1.5
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 1.7
- Диапазон частот 17м (18.06-18.31 МГц) при КСВ не хуже 1.7
- Диапазон частот 12м (24.9-25.14 МГц) при КСВ не хуже 1.5
- Диапазон частот 10м (28-29.5 МГц) при КСВ не хуже 2
- Поляризация горизонтальная
- Мощность 800 Вт (SSB, CW)
- Сопротивление 50 Ом
- Длина 42м. Два плеча 13.6 метра + 28.5 метров
- Вес 2.9 кг
- Разъем PL-гнездо
