Diamond W719 базовая дипольная антенна, работающая на радиолюбительских частотах 1.9 МГц и 7 МГц с приемлимым КСВ без использования антенного тюнера. Для получения более лучшего КСВ каждый диапазон можно настраивать отдельно.

Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond W719 (не подделку или аналог). Это важно!

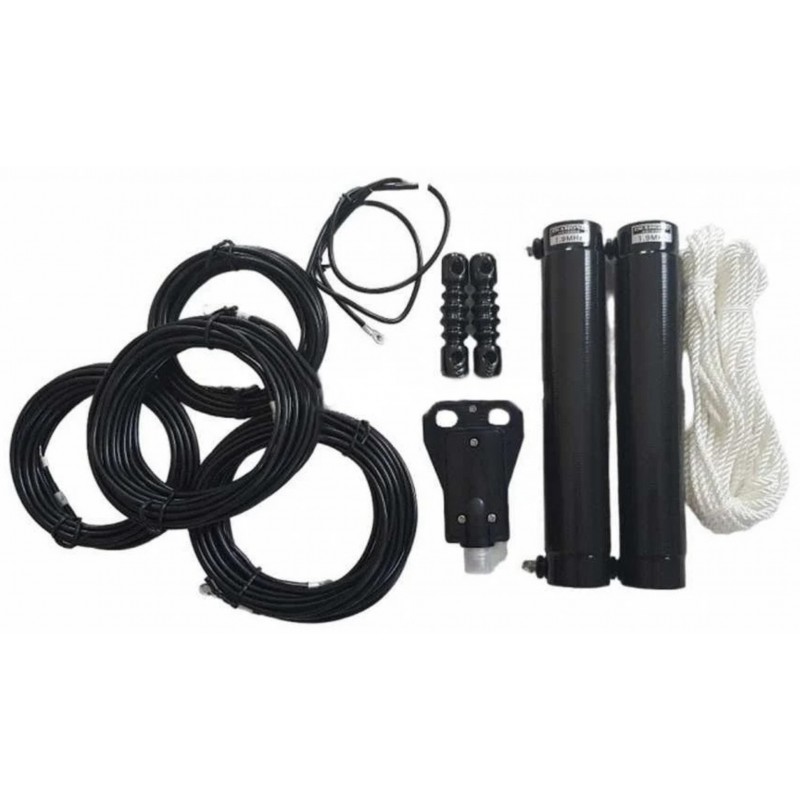

Diamond W719 представляет собой симметричный диполь, запитываемый по центру антенны. Примененный балун Diamond BU50A согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун имеют прочный водонепронецаемый корпус и тщательно защищен от влаги. Предусмотрены различные варианты установки антенны Diamond W719. Горизонтальная натяжка с креплением в двух или трек точках, диагональная натяжка и установка методом перевернутой буквы V. При установке методом перевернутой буквы V центральную часть антенны рекомендуется устанавливать на высоте не менее 23 метров, плечи диполя рекомендуется расправлять под углом 120 градусов, закрепляя их у земли на высоте не менее 10 метров. Вне зависимости от метода установки антенны Diamond W719, подводимый фидер должен быть перпендикулярен полотну антенны на длине не менее 3 метров. В комплект входят очень практичные шнуры для подъёма и растяжки антенны. При этом эффективность антенны зависит от качества земли и высоты установки, поэтому рекомендуется устанавливать ее как можно выше над поверхностью, но не менее 10 метров.

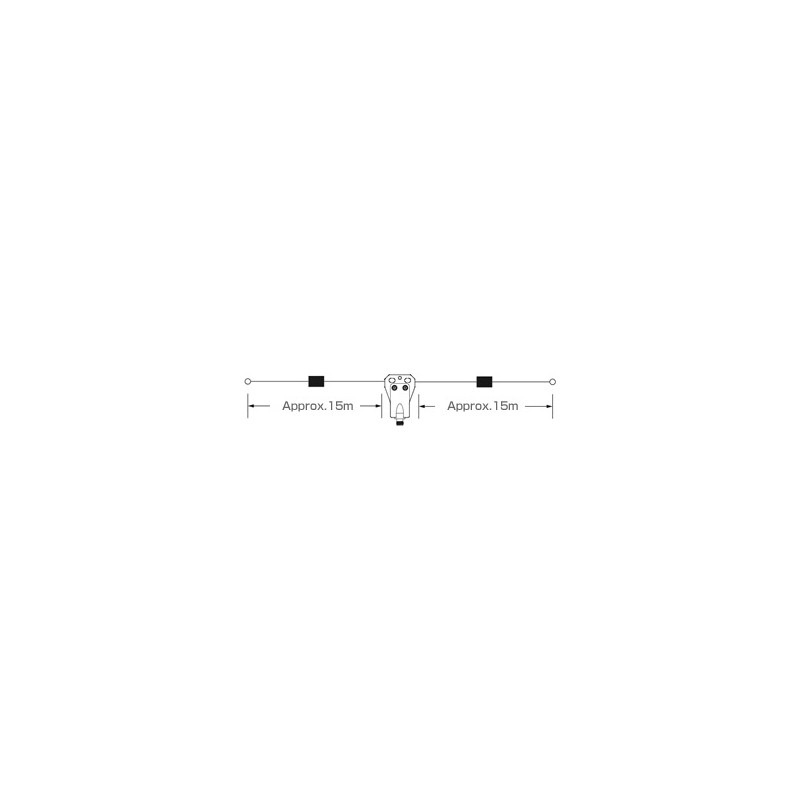

Общая длина антенны Diamond W719 составляет 30 метров и состоит из двух равных по длине плечей, разделенных балуном. Оба плеча представляют из себя фидер излучатель и имеют одинаковую длину. В каждом плече находятся трапы. Благодаря трапам при работе в диапазоне частот 160 метров работает вся длина антенны, а на частотах 40 метров часть антенны отключается с помощью резонансных контуров. Для подключения антенны Diamond W719 к трансиверу можно использовать кабель нужной длины, поскольку после балуна мы имеет согласованный 50 Ом тракт. Для подключения подводимого кабеля на балуне в нижней части установлен разъем PL-гнездо.

Diamond W719 двухдиапазонная дипольная антенна для работы в радиолюбительских диапазонах 160 метров и 40 метров, не требующая применения антенного тюнера. Однако из-за обычно ограниченной полосы пропускания проволочных антенн может потребоваться несложная настройка для достижения наилучшего КСВ. Настройка производится изменением длины регулировочного элемента. Регулировочные элементы представляют из себя короткие отрезки проволоки (усы), соединенные с трапом и свободно свисающие вниз. Каждый из рабочих диапазонов частот имеет свой регулировочный элемент и его можно настраивать отдельно для получения более оптимального уровня КСВ.

Diamond W719 недорогая, но эффективная антенна для работы как в городских условиях, так и для полевой работы. Антенна легкая, имеет малые габариты, быстро и без каких либо затруднений устанавливается. Все компоненты антенны защищены от воздействия погодных условий, поэтому долговечность и надежность являются стандартными характеристиками. Если вы ищете недорогую двухдиапазонную коротковолновую дипольную антенну, то Diamond Antenna W719 один из лучших вариантов, который будет трудно превзойти. Diamond W719 отличный выбор для радиолюбителей, работающих в диапазонах 160 м и 40 м, имеющих ограниченное пространство для установки антенн. Для использования в городских условиях, для радиосвязи в полевых условиях и для временных установок. Для пользователей, которым требуется высокая мощность передачи, хорошие характеристики и низкий КСВ. Diamond W719 отличный выбор, когда вам нужна не большая по габаритам, но эффективная альтернатива полноразмерным антеннам в сложных условиях установки. Diamond W719 дипольная антенна от известного японского производителя.
