Radial RCWl-80-100 базовая дипольная антенна, работающая на радиолюбительских частотах 3.5 МГц, 7 МГц, 18 МГц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера. Radial RCWL-80-100 выполненна аналогично антенне Radial RCWL 80-1000, но конструкция облегчена по всем параметрам. Radial RCWL-80-100 вариант антенны с подводимой мощностью до 100 Вт.

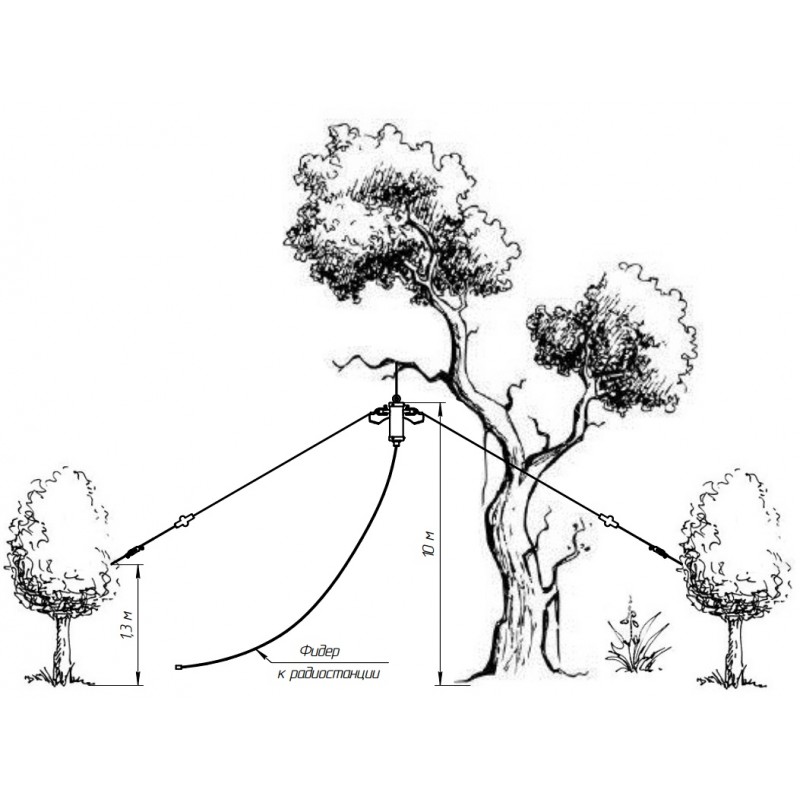

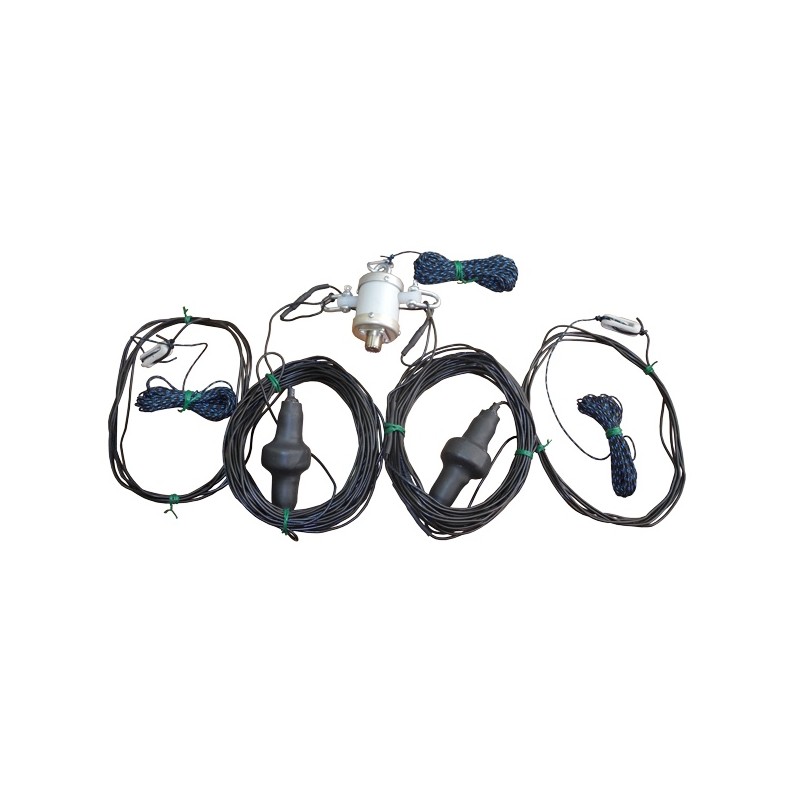

Radial RCWL-80-100 представляет собой симметричный траповый диполь, запитываемый по центру антенны. В антенне применены безконденсаторные трапы. Их функцию выполняет прилегающий участок фидера излучателя. Внутренний диполь, работающий на 40 метровом диапазоне имеет несколько большую длину, но в составе с катушкой трапа как раз попадает резонансом на 7 МГц. Внешние плечи наращивают всю антенну до резонанса на 80 м диапазоне. Удлинительные катушки изготовлены на сердечниках из карбонильного железа и загерметизированы термоусадочной трубкой. Примененный балун с отсекающим дросселем внутри также герметичный. Однако, для удобства монтажа и разборки антенны её проволочные плечи выполнены съёмными, чтобы не путались. Контакт обеспечивает пружинным контактом типа банан. Балун согласует высокоомное сопротивление антенны, в стандартные 50 Ом. Наилучший вариант установки антенны Radial RCWL-80-100 с точки зрения эффективности методом перевернутой буквы V. Центральную часть антенны рекомендуется устанавливать на высоте 10 метров. Плечи диполя рекомендуется расправлять под углом 120 градусов, закрепляя их у земли на высоте 1.3 метра. В комплект входят очень практичные шнуры фирмы Mastrant для подъёма и растяжки антенны. Также антенну Radial RCWL-80-100 можно установить как настоящий диполь. В этом случае антенна будет иметь большее усиление, но следует ожидать роста КСВ и потребуется установка на две точки опоры.
Общая длина антенны Radial RCWL-80-100 составляет 29 метров и состоит из двух плечей, разделенных балуном. Оба плеча имеют одинаковую длину и представляют из себя излучатели, изготовленный из латунированного тросика в ПВХ изоляции. Подключение антенны Radial RCWL-80-100 к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Radial RCWL-80-100 четырех диапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров, 40 метров, 17 метров и 10 метров. Для эффективной работы в заданных диапазонах частот требует применения антенного тюнера. Основные рабочие диапазоны это 80 и 40 метров, но эта антенна обладает ещё и достаточным согласованием на диапазонах 17 и 10 метров. Антенна Radial RCWL 80-100 рассчитана на подводимую пиковую мощность 100 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial RCWL-80-100 компактная четырехдиапазонная антенна для полевых работ. Антенна компактная и занимает мало места, очень легкая, быстро и без каких либо затруднений устанавливается. Четыре радиолюбительских диапазона в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца.
- Диапазон частот 80м (3.5-3.8 МГц) при КСВ не хуже 2 (КСВ 1.24 на частоте 3.77 МГц)
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 2 (КСВ 1.03 на частоте 7.15 МГц)
- Диапазон частот 17м (18-18.2 МГц) при КСВ не хуже 3. Требуется антенный тюнер
- Диапазон частот 10м (28-30 МГц) при КСВ не хуже 3. Требуется антенный тюнер
- Поляризация горизонтальная
- Мощность 100 Вт
- Сопротивление 50 Ом
- Длина 29 м. Два плеча
- Вес 0.6 кг
- Разъем PL-259
Комплектация Radial RCWL-80-100
- Антенна Radial RCWL-80-100
