Diamond CP6SR многодиапазонная базовая вертикальная антенна для работы на частотах любительских диапазонов 80м, 40м, 20м, 15м, 10м, а также 6м. Вертикальная базовая антенна с возможностью настройки на требуемую частоту в каждом диапазоне. Антенна Diamond CP6SR обновленная вариант, производимой ранее антенны Diamond CP6. Обновление коснулось в применении специализированного пластика, позволяющего изолировать антенну при установке на мачту. Это уменьшает влияние мачты на резонанс противовесов, что в свою очередь упрощает их настройку. Также для этого в комплект входит короткий кабель с дросселем. Отличие от Diamond CP6S заключается в комплектном противовесе на 80 метровый диапазон. Базовая антенна Diamond CP6SR укомплектована радиальным элементом для работы на частотах 3575-3650 кГц.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond CP6SR (не подделку или аналог). Это важно!

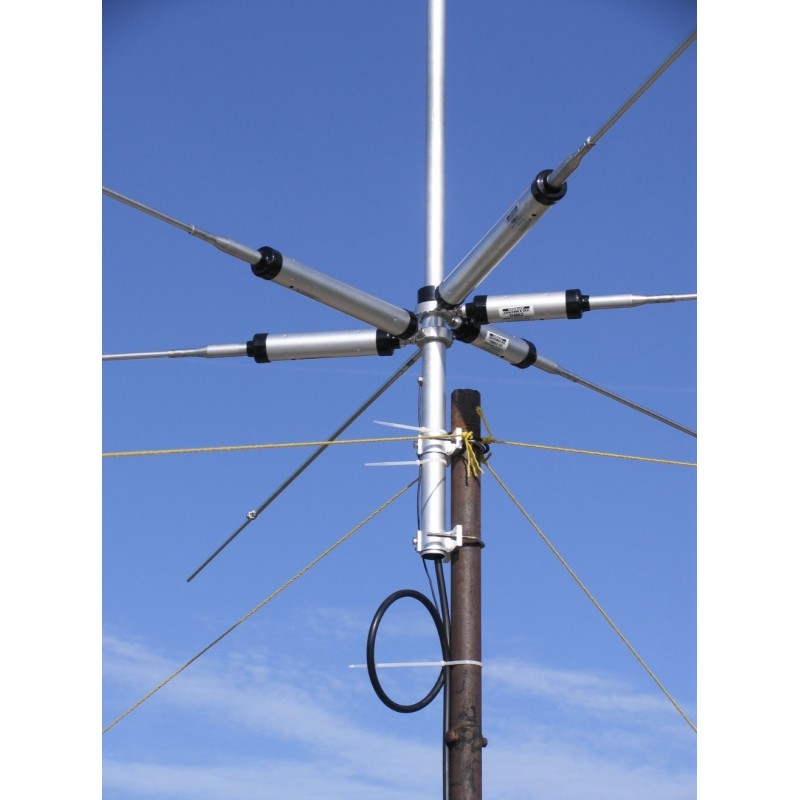

Вертикальная базовая антенна Diamond CP6SR имеет прочную конструкцию из алюминиевых секций, обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная, водонепроницаемые соединительные муфты защищают от влаги, обеспечивая стабильный уровень КСВ и длительный срок службы даже в суровых погодных условиях. Основание антенны из алюминия с покрытием, радиальные элементы из нержавеющей стали. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Diamond CP6SR разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Diamond CP6SR многодиапазонная КВ/LB антенна с укороченными противовесами, с верхней нагрузкой с применением емкостной составляющей, что позволяет антенне по своим характеристикам конкурировать с антеннами, имеющими полную четвертьволновую длину. На излучателе антенны расположены дополнительные три катушки.
Базовая антенна Diamond CP6SR обеспечивает работу на частотах 3.5 МГц, 7 МГц, 14 МГц, 21 МГц, 28 (29) МГц, 50 МГц. Антенна регулируется для каждого диапазона, обеспечивая оптимальную эффективность. Настройка осуществляется регулировкой длины противовесов. Антенна Diamond CP6SR обеспечивает приемлимое значение КСВ на всем рабочем диапазоне частот, что улучшает качество сигнала и дальность передачи. Кроме того, антенна заземлена по постоянному току, что повышает безопасность, а также защиту от электростатических разрядов и молний вблизи антенны.
Длина антенны Diamond CP6SR составляет 4.6 метра. Несмотря на это она демонстрирует очень хорошие результаты в диапазоне 80 метров. Антенна с шестью регулируемыми радиальными элементами длиной по 1.8 метра каждый, с фазирующими катушками, по одному на каждый рабочий диапазон частот. Радиальные элементы могут быть расположены по кругу на 360 градусов, либо по дуге на 180 градусов если установка антенну планируется в условиях ограниченного пространства. Если на каком то из диапазонов не планируется работать, то радиальный элемент этого диапазона можно не устанавливать. Идущий в комплекте противовес для диапазона 80 метров предназначен для работы в средней части диапазона - на частотах 3575-3650 кГц. Для работы в верхнем диапазоне CW, при работе в цифровых режимах и в нижнем диапазоне SSB. Также предусмотрен опциональный противовес, устанавливаемый вместо стандартного, комплектного
- Diamand R2 - 3,65-3,725 МГц, 1,8м. Для работы в нижнем и среднем диапазоне SSB
Антенна надежная, но при этом мощная. При работе на передачу антенна Diamond CP6SR выдерживает мощность до 200 Вт (SSB) и 70 Вт (FM, CW). Совместимость с мачтами диаметром от 30 мм до 62 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Diamond CP6SR отличная базовая вертикальная антенна для требовательных операторов КВ диапазонов, ищущих надежные и высокоэффективные антенны. Как обычно высокое качество изготовления и простота монтажа, характерные для продукции Diamond. Низкоугловое излучениедля работы на дальние расстояния, согласующее устройство постоянного тока для снижения статического шума. Антенна Diamond CP6SR способна конкурировать с направленными и дипольными антеннами для связи на дальние расстояния.
- Частотный диапазон 3.5 МГц, 7 МГц, 14 МГц, 21 МГц, 28 (29) МГц, 50 МГц. Требуется настройка
- Тип антенны вертикальная
- КСВ не хуже 1.5 (на резонирующей частоте)
- Мощность 200 Вт (SSB), 70 Вт (FM, CW)
- Вес 4.9 кг
- Длина 4.6 м
- 6 радиалов длино 1.8 метра с фазирующими катушками с регулировкой. По одному на каждый рабочий диапазон
- Крепление на мачту - диаметр 30-62 мм
- Ветровая нагрузка 40 м/с
- Разъем SO239
Комплектация Diamond CP6SR
- Базовая антенна Diamond CP6SR
