Базовая дипольная антенна диапазона КВ и LB Radial CW4050P

Цена: 7 830 ₽

Купить

Артикул:

007608

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial CW4050P базовая дипольная антенна, работающая на радиолюбительских частотах 7 МГц, 14 МГц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера. Radial CW4050P облегченная версия антенны Radial CW40100. Были уменьшены практически все элементы антенны - основной излучатель и кабель, запорный дроссель и трансформатор. Вариант антенны с разъемом подключения крадиостанции PL-259.

Radial CW4050P представляет собой асимметричный траповый диполь, запитываемый с одного конца антенны. Антенна отличается тем, что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера, а балун согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун и запорный дроссель тщательно защищены от влаги. Наилучший вариант установки антенны Radial CW4050P с точки зрения эффективности диагональное с использованием одной опоры, но также можно натягивать методом перевернутой буквы V, что позволит изменить угол излучения антенны. От высоты подвеса зависит диаграмма импеданса и график КСВ. Поэтому для эффективной работы необходимо обеспечить высоту подвеса антенны 4-8 метров. При натяжке антенны методом перевернутой буквы V необходимо также соблюсти угол расхождения плеч в точке крепления к мачте не менее 120 градусов.

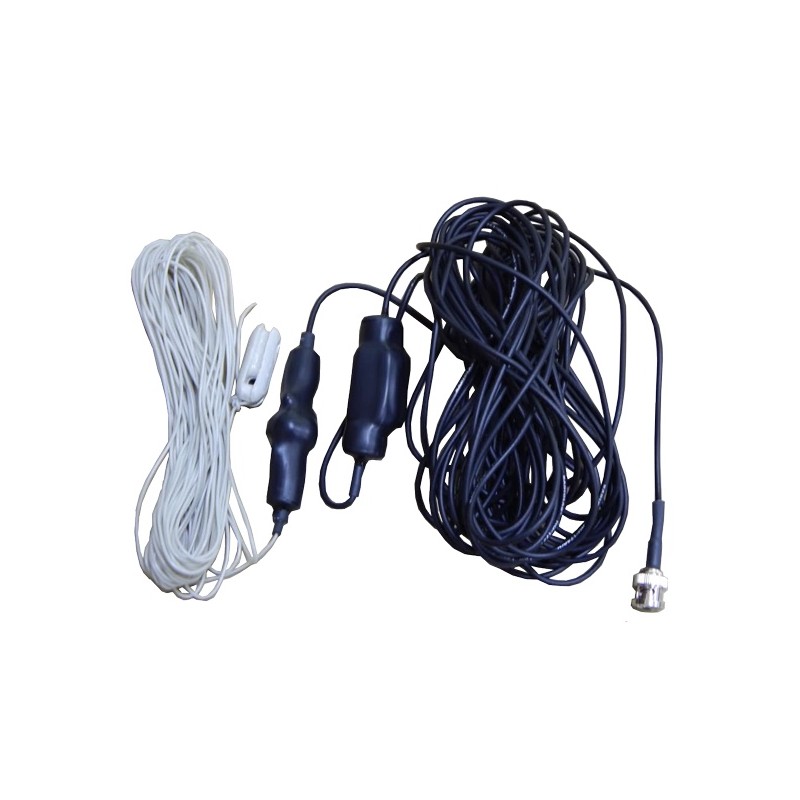

Общая длина антенны Radial CW4050P составляет 24.5 метра и состоит из двух плечей, разделенных балуном. Одно плечо представляет из себя 7.5 метровый фидер излучатель, изготовленный из кабеля RG-174 A/U. Второе плечо 16 метровый излучатель, изготовленный из провода НВ-0.2 в белой ПВХ изоляции. Для подключения антенны Radial CW4050P к трансиверу установлен 5 метровый кабель RG-174 A/U с разъемом подключения PL-259. Кабель подключения можно удлинять до нужной длины, поскольку после запорного дросселя мы имеет согласованный 50 Ом тракт.

Radial CW4050P многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 40 метров, 20 метров и 10 метров. Антенна обеспечивает эффективную работу в заданных диапазонах частот даже без применения антенного тюнера. Антенна Radial CW4050P рассчитана на подводимую пиковую мощность 50 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.

Radial CW4050P отличный вариант антенны для полевых работ. Антенна занимает мало места, очень легкая, быстро и без каких либо затруднений устанавливается. Три радиолюбительских диапазона в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца.
