Icom AH-710 широкополосная базовая дипольная КВ антенна для работы на частотах от 1.9 МГц до 30 МГц. Простая в эксплуатации не настраиваемая антенна, для получения приемлемого уровня КСВ требует антенный тюнер, хотя это не обязательно при работе на любительских диапазонах - достаточно встроенного в радиостанцию тюнера.

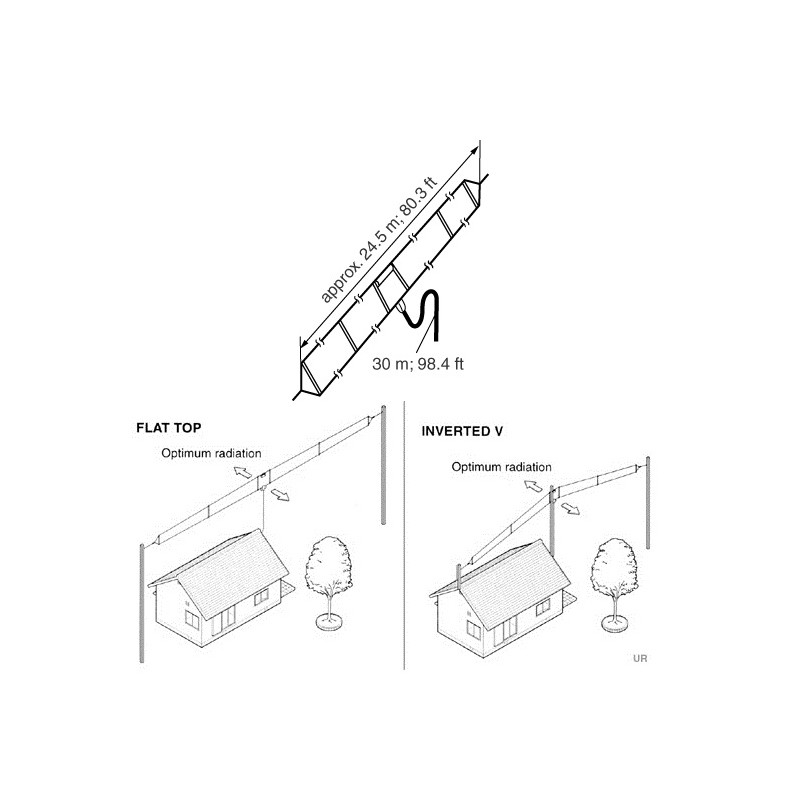

Icom AH-710 представляет собой траповый диполь типа T2FD, запитываемый по центру антенны. Полотно антенны выполнено в виде замкнутой петли из двух параллельных излучателей, соединенных на концах. В центральной части верхнего излучателя установлен безиндукционный резистор, а в центральной части нижнего излучателя через балун подключается коаксиальный кабель. Применение безиндуктивного резистора позволяет погасить реактивное сопротивление, обеспечивает симметрию и обеспечивает чрезвычайно широкую полосу пропускания. Антенна Icom AH-710 поставляется уже собранной и имеет защиту от атмосферных осадков. Благодаря этому для установки достаточно всего одной мачты, вдоль которой будет подниматься вся антенна вместе с нагрузкой, балуном и фидером. Варианты установки антенны Icom AH-710 могут быть разными. Например горизонтальная установка с использованием двух или трех опорных точек, диагональная натяжка с использованием одной опоры, а также методом перевернутой буквы V с горизонтальным или вертикальным расположением полотна. В растянутом состоянии антенна имеет диаграмму направленности диполя, при установке методом перевернутой буквы V достигаются приблизительно всенаправленные характеристики. Эффективность антенны зависит от высоты подвеса и качества земли.

Общая длина антенны Icom AH-710 составляет 24.5 метров. Излучатель антенны изготовлен из нержавеющего стального тросика. Подключение антенны к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна. В комплекте с антенной идет 30 метровый кабель с низкими потерями 5D-2V с разъемами PL-259.

Icom AH-710 широкополосная дипольная антенна для работы на частотах от 1.9 МГц до 30 МГц. Для получения приемлемого уровня КСВ требует антенный тюнер, хотя это не обязательно при работе на любительских диапазонах (80 метров, 40 метров, 30 метров, 20 метров, 17 метров, 15 метров, 12 метров, 10 метров) - достаточно встроенного в радиостанцию тюнера. Антенна Icom AH-710 рассчитана на подводимую пиковую мощность 150 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды. После продолжительного периода передачи требуется время на остывание резистора.

Icom AH-710 универсальная антенна для радиолюбителей и профессиональных служб, в коммерческих и военных целях. Преимущество дипольных антенн перед вертикальными очевидно на частотах ниже 14 МГц. Однако очень часто дипольные антенны позволяют работать на частотах до 28 МГц. Неоспоримым преимуществом данных конструкций является их относительно низкая стоимость по сравнению, например, с вертикальными антеннами. Антенна отличается малой чувствительностью к атмосферным и промышленным шумам, что позволяет принимать слабый сигнал. После установки - антенна мгновенно готова к работе на любой частоте из рабочего диапазона. Обеспечивает быстрое развертывание практически в любых местах.
