Radial Dipole 160/80 базовая дипольная антенна, работающая на радиолюбительских частотах 1.8 МГц и 3.5 МГц.

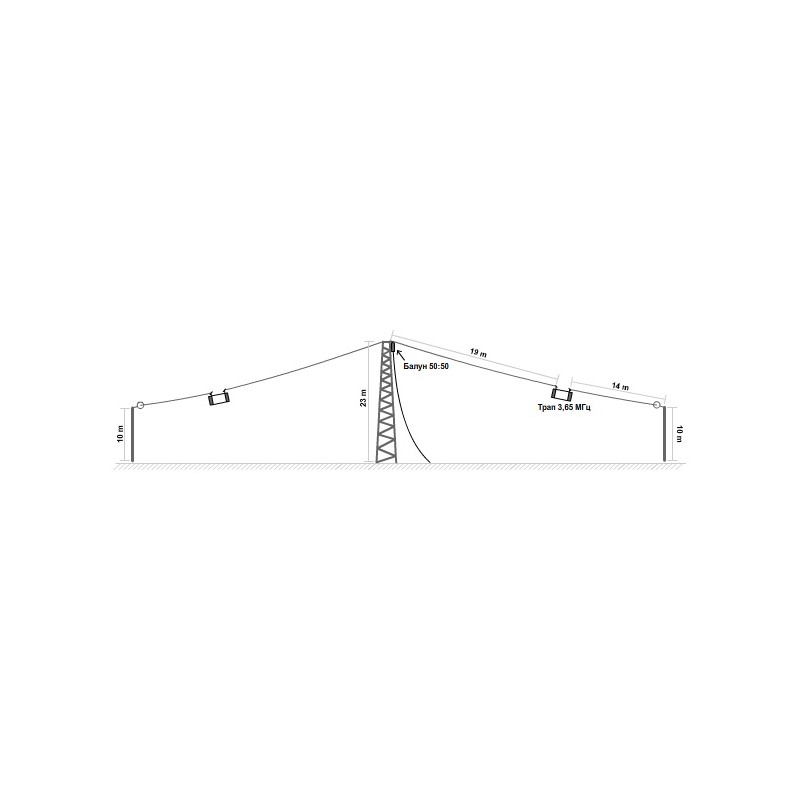

Radial Dipole 160/80 представляет собой симметричный траповый диполь, запитываемый по центру антенны. В антенне применены безконденсаторные трапы и классический балун 1:1. Наилучший вариант установки антенны Radial Dipole 160/80 с точки зрения эффективности методом перевернутой буквы V. Центральную часть антенны рекомендуется устанавливать на высоте 23 метра. Плечи диполя рекомендуется расправлять под углом 120 градусов, закрепляя их у земли на высоте 10 метров.
Общая длина антенны Radial Dipole 160/80 составляет 66 метров и состоит из двух плечей, разделенных балуном. Оба плеча имеют одинаковую длину и представляют из себя излучатели, изготовленные из латунированного стального тросика в ПВХ изоляции. В каждом плече находятся трапы с частотой среза 3.65 МГц и с определенным соотношением LC, рассчитанным таким образом, чтобы реактивность индуктивного характера удлиняла внешние проводники до резонанса 1/2 волны на 1.88 МГц, емкость контура при этом укорачивала весь диполь до резонанса 1.5 волны на 40 метрах, а внутренний диполь, ограниченный трапами, имел резонанс на 80 метрах. Подключение антенны Radial Dipole 160/80 к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна.
Radial Dipole 160/80 двухдиапазонная дипольная антенна для работы в радиолюбительских диапазонах 160 метров и 80 метров. И для работы в заданных диапазонах частот не требует обязательного применения антенного тюнера. Но… Трапы, установленные в каждом плече антенны Radial Dipole 160/80 позволяют настроить антенну на два диапазона частот, но они же сужают полосу пропускания и могут снижать эффективность. Поэтому для эффективной работы на обоих диапазонах частот желательно использовать антенный тюнер. Антенна Radial Dipole 160/80 рассчитана на подводимую пиковую мощность 800 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial Dipole 160/80 популярная двухдиапазонная антенна. Небольшая, легкая, быстро и без каких либо затруднений устанавливается, но при этом эффективная и позволяет работать в двух популярных диапазонах частот без дополнительной настройки.
- Диапазон частот 160м (1.86-1.93 МГц) при КСВ не хуже 2.6
- Диапазон частот 80м (3.58-3.72 МГц) при КСВ не хуже 3
- Поляризация горизонтальная
- Мощность 800 Вт (SSB, CW)
- Сопротивление 50 Ом
- Длина 66м. Два плеча
- Вес 3.5 кг
- Разъем PL-гнездо
Комплектация Radial Dipole 160/80
- Антенна Radial Dipole 160/80
