Radial DUM-1 базовая широкополосная дипольная антенна для работы в полосе частот от 1.5 МГц до 30 МГц, обеспечивая приемлимый КСВ при использования антенного тюнера. Антенна Radial DUM-1 аналог антенны Icom MN-100, MN-100L.

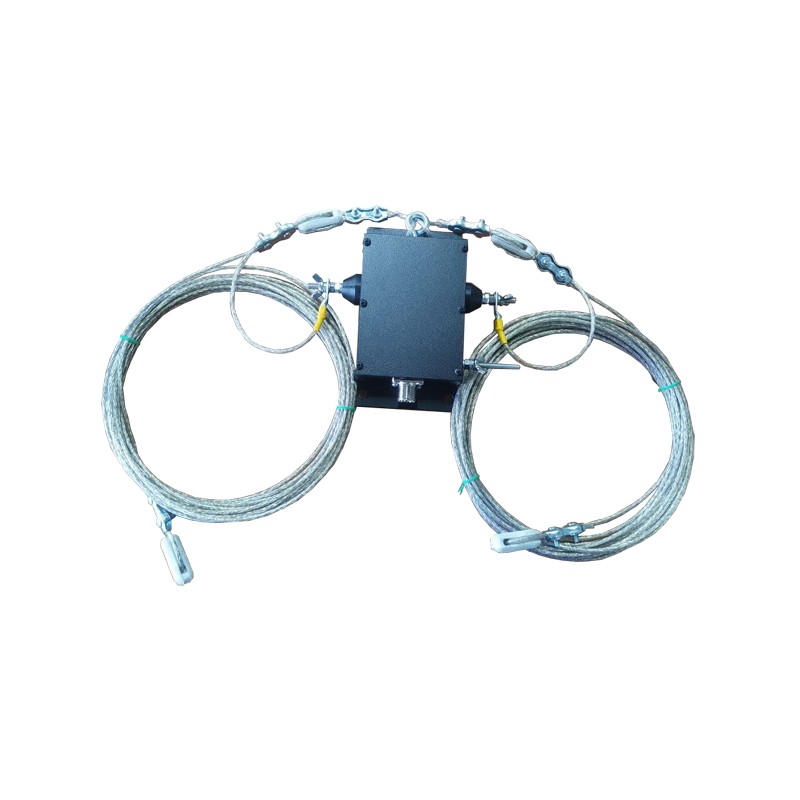

Radial DUM-1 представляет собой симметричный траповый диполь, запитываемый по центру антенны. Примененный балун герметичный и для удобства монтажа и разборки антенны её проволочные плечи выполнены съёмными, чтобы не путались. Балун крепится на мачту и согласует высокоомное сопротивление антенны, в стандартные 50 Ом. Наилучший вариант установки антенны Radial DUM-1 с точки зрения эффективности методом перевернутой буквы V. Также антенну можно установить как настоящий диполь. В этом случае антенна будет иметь большее усиление, но следует ожидать роста КСВ и потребуется установка на две точки опоры.

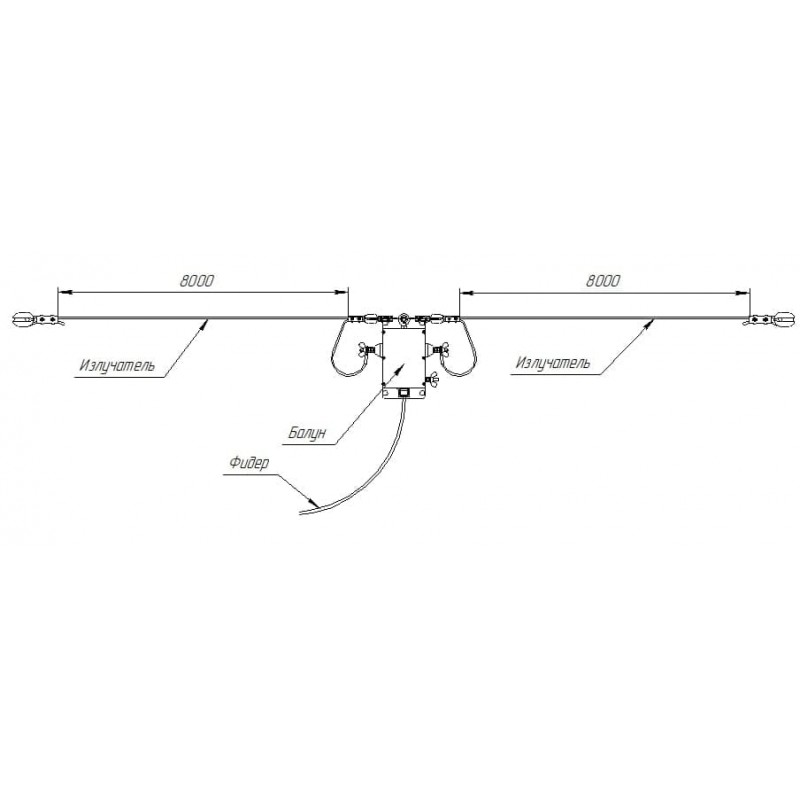

Общая длина антенны Radial DUM-1 составляет 16 метров и состоит из двух плечей, разделенных балуном. Оба плеча имеют одинаковую длину и представляют из себя излучатели, изготовленный из стального тросика в полимерной оболочке. Подключение антенны Radial DUM-1 к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна. Для подключения излучателя антенны на балуне имеются два винтовых клеммных соединений с гайками барашек.
Radial DUM-1 широкополосная дипольная антенна для работы в полосе от 1.5 МГц до 30 МГц. Для эффективной работы в заданных диапазонах частот требует применения антенного тюнера. Антенна Radial DUM-1 рассчитана на подводимую пиковую мощность 200 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial DUM-1 компактная широкополосная антенна для различных условий эксплуатации. Антенна компактная и занимает мало места, очень легкая, быстро и без каких либо затруднений устанавливается. Весь диапазон КВ в одной антенне, не требует заземления, всего один линейный провод с запиткой по центру.
- Диапазон частот 1.5-30 МГц. Требуется антенный тюнер
- Поляризация горизонтальная
- КСВ не хуже 1.5
- Мощность 200 Вт SSB
- Сопротивление 50 Ом
- Длина 16 м
- Вес 1.8 кг
- Разъем PL-гнездо
Комплектация Radial DUM-1
- Антенна Radial DUM-1
