Базовая антенна диапазона КВ Radial CW160.1000

Radial CW160.1000 базовая дипольная антенна, работающая на радиолюбительских частотах 1.8 МГц, 3.5 МГц, 7 МГц, 14 МГц, 18 МГц, 21 МГц, 25 Мгц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера.

Radial CW160.1000 представляет собой асимметричный траповый диполь, запитываемый с одного конца антенны. Антенна отличается тем, что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера, а балун согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун и запорный дроссель имеют прочный водонепронецаемый корпус из стеклопластика и тщательно защищены от влаги. В дросселе применен увеличенный феррит, добавлен дополнительный виток фторопластового кабеля. Что позволило увеличить отсечку между фидером и излучателе, а также работать с высокой подводимой мощностью. Применен трансформатор на длинных линиях с увеличенным поперечным сечением ферритоаого сердечника и применены проводник большего диаметра. Все узлы собраны в отдельных стеклопластиковых корпусах. Каждое плечо излучателя подключается отдельно и для исключения их провисания подвешен на отдельном несущем тросике. Что повышает надежность антенны, особенно в экстремальных погодных условиях, при облединении, при сильных ураганных порывах ветра. Наилучший вариант установки антенны Radial CW160.1000 с точки зрения эффективности диагональное с использованием одной опоры. При этом эффективность также зависит от высоты подвеса антенны.

Общая длина антенны Radial CW160.1000 составляет 80 метр и состоит из двух плечей, разделенных балуном. Одно плечо это фидер излучатель, изготовленный из кабеля RG-58. Второе плечо это излучатель, представляющий из себя стальной латунированный тросик в прозрачной ПВХ изоляции. Фидер подключения к радиостанции приобретается отдельно. Кабель подключения можно использовать любой длины, поскольку после запорного дросселя мы имеет согласованный 50 Ом тракт. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.

Radial CW160.1000 многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 160 метров, 80 метров, 40 метров, 20 метров, 17 метров, 15 метров, 12 метров и 10 метров. И для работы в заданных диапазонах частот не требует применения антенного тюнера. Антенна Radial CW160.1000 рассчитана на подводимую пиковую мощность 1000 Вт и имеет горизонтальную поляризацию. 1000 Вт это предельная мощность и допустима работа на передачу не более 1 минуты. В длительном режиме допускается работа с подводимой мощностью 300 Вт при соотношении передача-прием 1:3. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.

Radial CW160.1000 отличный вариант для тех радиолюбителей, у кого пространство во дворе позволяет растянуть полноразмерную антенну. Антенна быстро и без каких либо затруднений устанавливается. 8 радиолюбительских диапазонов в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца, имеет высокое усиление на верхних диапазонах. Radial CW160.1000 модернизация путем удлинения антенны Radial CW80.1000, что позволило добавить для работы диапазон 160 метров, а также реализовать диапазон 15 метров. Усиленная тросами конструкция антенны обеспечивает высокую устойчивость к облединениям и ураганным ветрам.

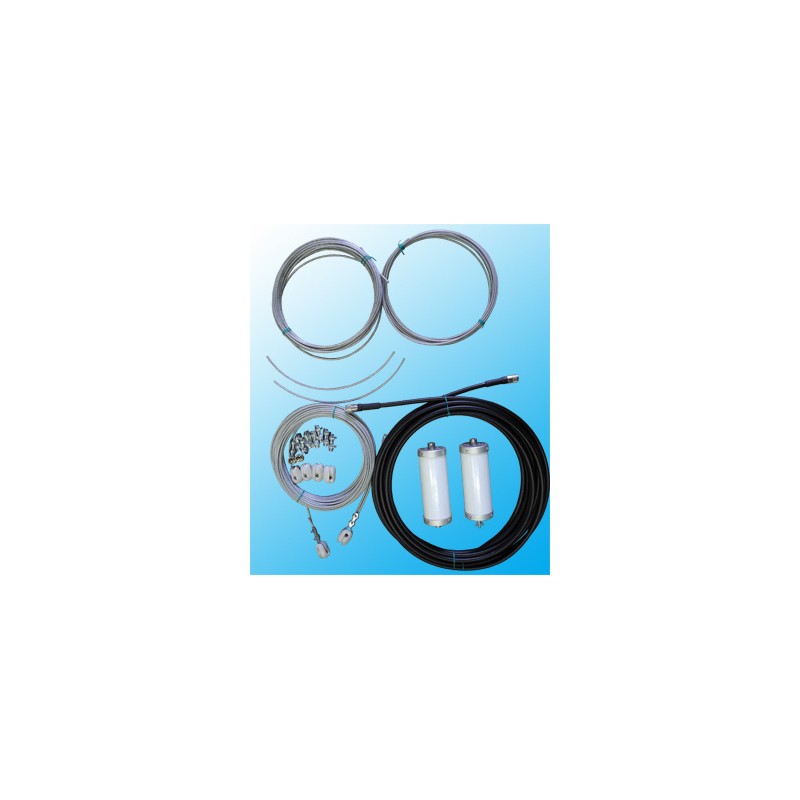

Комплектация Radial CW160.1000

• Антенна Radial CW160.1000
