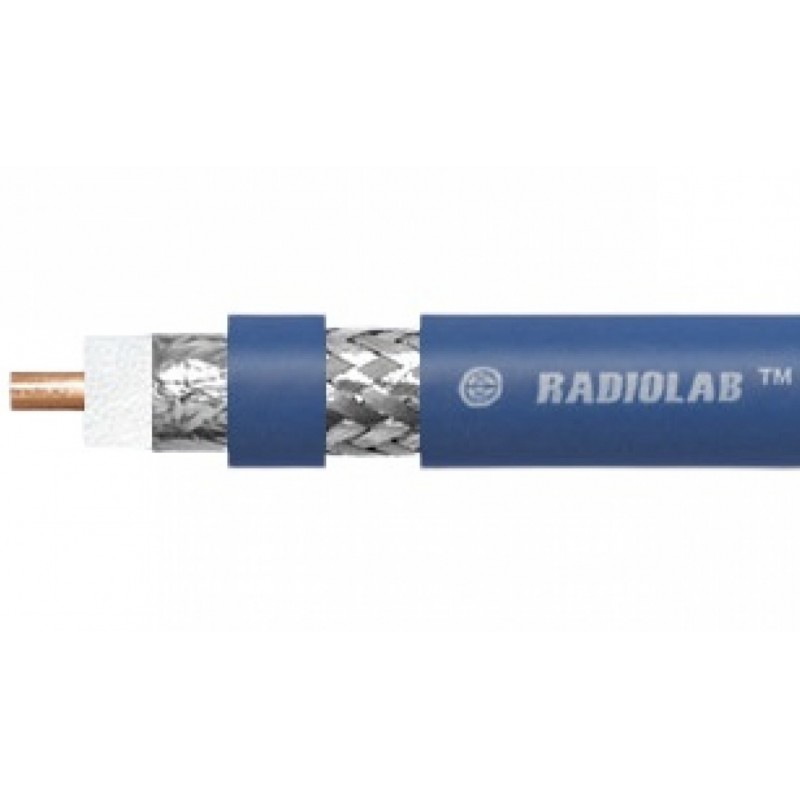

Radiolab 10D-FB PVC Blue коаксиальный гибкий кабель 50 Ом. Имеет внешний диаметр 13.1 мм, выполнен с использованием технологии PEEG и предназначен для укладки кабельных трасс умеренной протяженности в различных системах радиосвязи. Плотный двойной экран, сплошной центральный проводник из чистой меди, физически вспененный диэлектрик, оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению и устойчива к всему спектру климатических условий.
По сравнению с кабелем 8D-FB имеет очень низкий коэффициент погонного затухания. Монолитная структура и вспененный диэлектрик обеспечивает великолепную стабильность фазового сдвига как при изменении температуры, так и при изгибе.
Кабель Radiolab 10D-FB PVC Blue имеет импеданс 50 ± 2 Ом и низкую погонную емкость < 81.5 пФ/м, что обеспечивает надежную целостность сигнала и совместимость с широким спектром устройств. Рассчитанный на температуру до 70 градусов Цельсия, он сохраняет производительность в различных условиях. Кабель Radiolab 10D-FB PVC Blue имеет плотность оплетки 95 процента для защиты от помех и минимизации потерь по уровню сигнала.
- Импеданс 50 +/-2 Ом
- Внешний диаметр 13.1 мм
- Минимальный радиус изгиба 65 мм (однократно), 260 мм (многократно)
- Погонная емкость менее 81.5 пФ/м
- Номинальная погонная индуктивность 0.20 мкГн/м
- Коэффициент укорочения 1.22
- Диаметр центральной жилы 3.5 мм. Проводник сплошной из чистой меди
- Сопротивление центрального проводника по постоянному току 1.8 Ом/км
- Диаметр диэлектрика 9.7 мм. Физически вспененный полиэтилен
- Материал оболочки PVC (поливинилхлорид). Цвет синий. Толщина 1.25 мм
- Напряжение пробоя оболочки 8000 В
- Основной экран DF (двусторонняя алюминиевая фольга). Плотность 100 процентов. Толщина 0.15 мм
- Конфигурация оплетки 24х9х0.18 мм. Луженная медь. Плотность 95 процентов. Толщина 0.375 мм
- Сопротивление оплетки по постоянному току 5.3 Ом/км
- Сопротивление изоляции 1000 МОм на км
- Эффективность экранирования (максимум) 90 дБ
- Относительная диэлектрическая проницаемость 1.49
- Вес 250 кг/км
- Стойкость к сдавливанию 0.89 кг/мм
- Усилие на разрыв 125 кг
- Температура хранения от -55 градусов до +70 градусов
- Температура эксплуатации от -40 градусов до +70 градусов
- Типовое затухание на частоте 50 МГц - 2.1 дБ/100м
- Типовое затухание на частоте 150 МГц - 3.7 дБ/100м
- Типовое затухание на частоте 450 МГц - 7.1 дБ/100м
- Типовое затухание на частоте 800 МГц - 9.7 дБ/100м
- Типовое затухание на частоте 900 МГц - 10.3 дБ/100м
- Типовое затухание на частоте 1200 МГц - 12 дБ/100м
- Типовое затухание на частоте 1800 МГц - 15.1 дБ/100м
- Типовое затухание на частоте 1900 МГц - 15.6 дБ/100м
- Типовое затухание на частоте 2450 МГц - 18.3 дБ/100м
- Типовое затухание на частоте 6000 МГц - 30 дБ/100м
