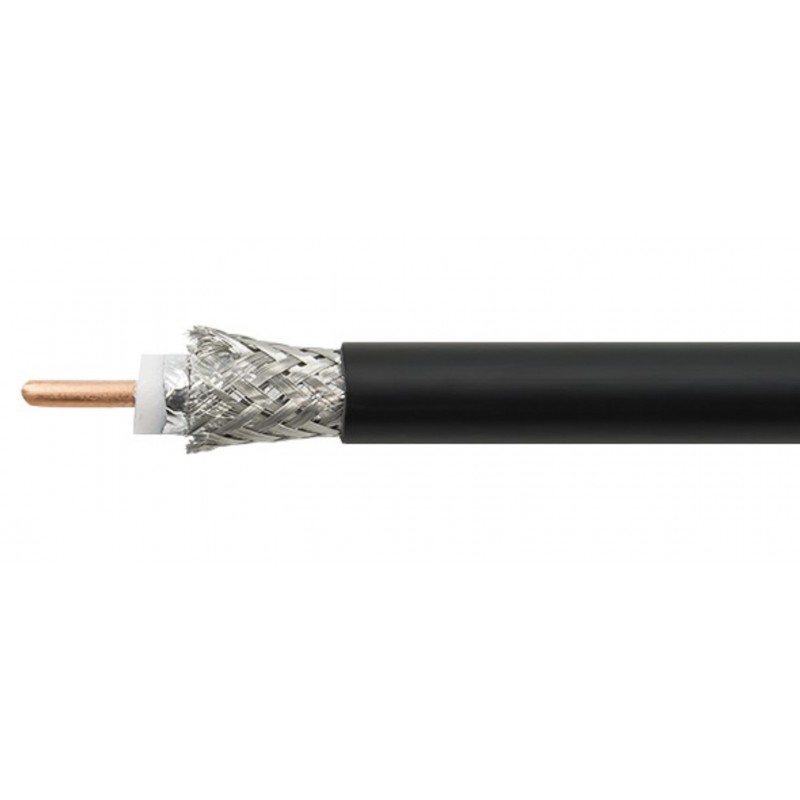

Scalar 10D-FB CCA LSZH коаксиальный гибкий кабель 50 Ом. Имеет внешний диаметр 13.1 мм, выполнен с использованием технологии PEEG и предназначен для укладки кабельных трасс умеренной протяженности в различных системах радиосвязи. Плотный двойной экран, сплошной центральный проводник из омедненного алюминия с содержанием меди не менее 15 процентов, физически вспененный диэлектрик, оболочка кабеля изготовлена из полимерной композиции с низким дымовыделением при горении и нулевым содержанием галогенов, а также стойкого к ультрафиолетовому излучению
По сравнению с кабелем 8D-FB имеет очень низкий коэффициент погонного затухания. Монолитная структура и вспененный диэлектрик обеспечивает великолепную стабильность фазового сдвига как при изменении температуры, так и при изгибе. Увеличенное содержание меди в центральном проводнике обеспечивает высокую пластичность, электропроводность и глубину скин-слоя. При постоянном росте цен на медь этот ВЧ кабель позволяет добиться ощутимой экономии средств без потери качества.
Кабель Scalar 10D-FB CCA LSZH имеет импеданс 50 ± 2 Ом и низкую погонную емкость < 81.5 пФ/м, что обеспечивает надежную целостность сигнала и совместимость с широким спектром устройств. Рассчитанный на температуру до 70 градусов Цельсия, он сохраняет производительность в различных условиях. Кабель Scalar 10D-FB CCA LSZH имеет плотность оплетки 95 процента для защиты от помех и минимизации потерь по уровню сигнала.
- Импеданс 50 +/-2 Ом
- Внешний диаметр 13.1 мм
- Минимальный радиус изгиба 65 мм (однократно), 260 мм (многократно)
- Погонная емкость менее 81.5 пФ/м
- Коэффициент укорочения 1.22
- Диаметр центральной жилы 3.5 мм. Проводник сплошной из омедненного алюминия
- Диаметр диэлектрика 9.7 мм. Физически вспененный полиэтилен
- Материал оболочки - полимерная композиция с низким дымовыделением при горении и нулевым содержанием галогенов (LSZH)
- Основной экран DF (двусторонняя алюминиевая фольга). Плотность 100 процентов
- Конфигурация оплетки 24х9х0.18 мм. Луженная медь. Плотность 95 процентов
- Температура хранения от -55 градусов до +70 градусов
- Температура эксплуатации от -40 градусов до +70 градусов
- Типовое затухание на частоте 50 МГц - 2.1 дБ/100м
- Типовое затухание на частоте 150 МГц - 3.7 дБ/100м
- Типовое затухание на частоте 450 МГц - 7.1 дБ/100м
- Типовое затухание на частоте 800 МГц - 9.7 дБ/100м
- Типовое затухание на частоте 900 МГц - 10.3 дБ/100м
- Типовое затухание на частоте 1200 МГц - 12 дБ/100м
- Типовое затухание на частоте 1800 МГц - 15.1 дБ/100м
- Типовое затухание на частоте 1900 МГц - 15.6 дБ/100м
- Типовое затухание на частоте 2450 МГц - 18.3 дБ/100м
- Типовое затухание на частоте 6000 МГц - 30 дБ/100м
