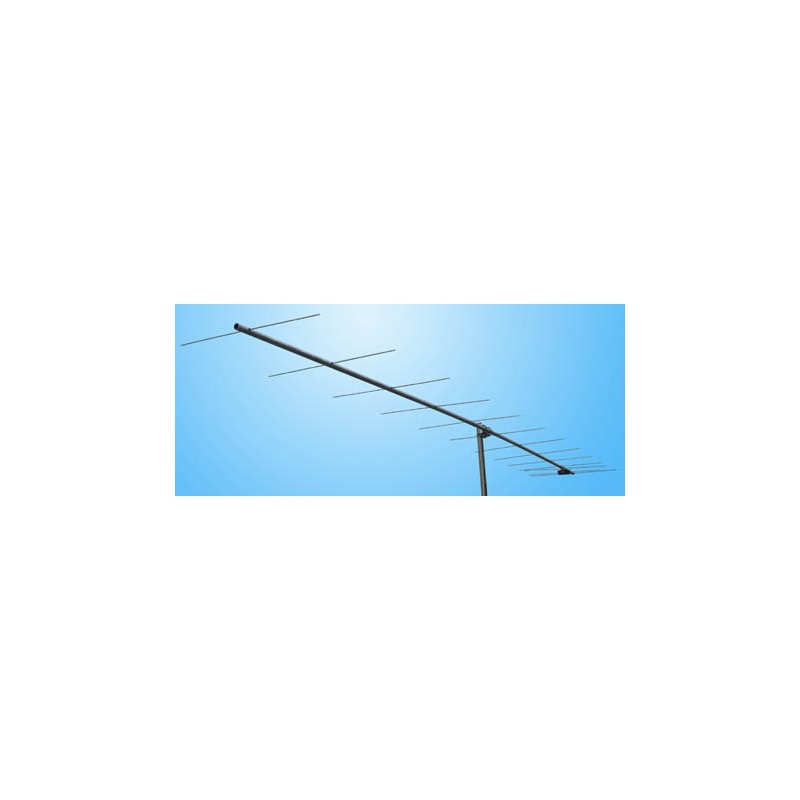

Radial Y12-2m базовая направленная антенна с гамма согласованием для работы на любительских частотах 144-146 МГц. Крепкая траверса и пружинящие излучающие элементы позволяют эксплуатировать антенну без дополнительных поддерживающих оттяжек в любой поляризации. Длина траверсы 5.3м, что обеспечивает весьма высокое усиление антенны. Применив несколько таких антенн, можно построить отличную антенную решетку для работы с отражением от Луны, метеорных следов, тропосферы или полярного сияния.
Базовая направленная антенна Radial Y12-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Y12-2m изготовлена из алюминия. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 5.3 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y12-2m от 35 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y12-2m направленная двенадцати элементная антенна с гамма согласованием для работы на любительских частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Y12-2m обеспечивает коэффициент усиления 14.7 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Диаграмма направленности обычно рассматривается в плоскости электрического поля (E-плоскость) и магнитного поля (H-плоскость). Сектор излучения антенны в E-плоскости по уровню 3 dB составляет 30 градусов, в H-плоскости - 34 градусов.
Radial Y12-2m антенна разработанная одним немецким радиолюбителем и доработанная компанией Radial. Отличия от первоначального варианта заключаются в небольших изменениях узла питания, для достижения лучшей симметрии и согласования. Крепкая траверса и пружинящие излучающие элементы позволяют эксплуатировать антенну без дополнительных поддерживающих оттяжек в любой поляризации. Конструкция антенны имеет длину 3λ, что обеспечивает весьма высокое усиление антенны. Применив несколько таких полотен, можно построить отличную антенную решетку для работы с отражением от Луны, метеорных следов, тропосферы или полярного сияния. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 144-146 МГц
- Рабочая полоса 2 МГц
- 12 элементов
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.5
- Мощность до 200 Вт
- Сопротивление 50 Ом
- Усиление 14.7 dBi
- Вес 5 кг
- Габариты 5300х1060х150 мм
- Габариты упаковки 2950х120х120 мм
- Длина траверсы 5.3 м
- Сектор излучения по уровню -3 dB в Е-плоскости 30 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 34 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 35-65 мм
- Грозозащита
- Разъем N-гнездо
Комплектация Radial Y12-2m
- Базовая направленная VHF антенна Radial Y12-2m
- Крепление на мачту
