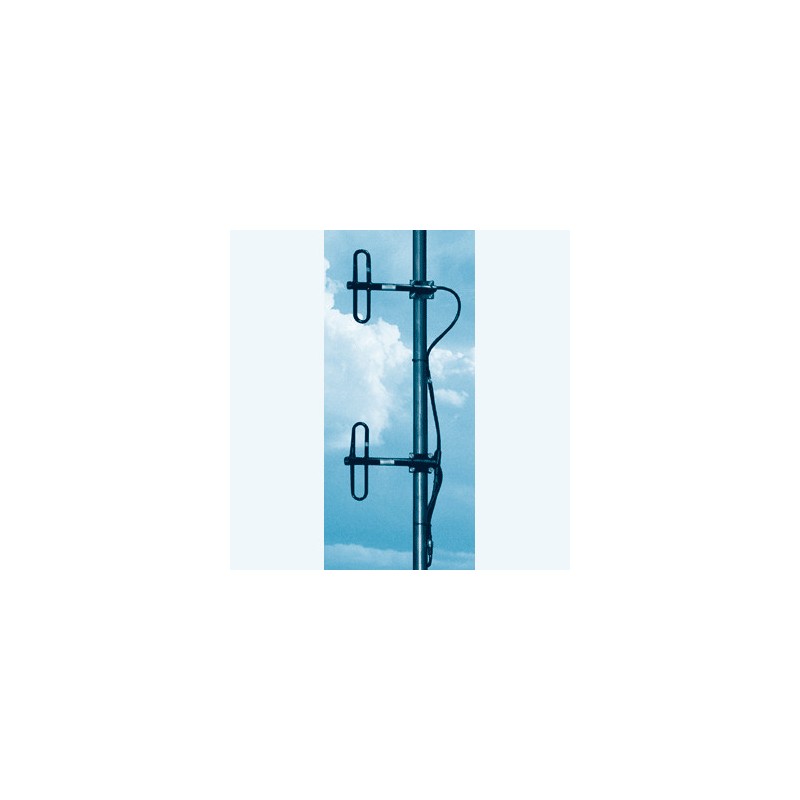

Radial DP2 UHF базовая дипольная антенна для работы в диапазоне частот UHF. Антенна представляет собой стэк из двух Radial DP1 UHF скоммутированных через сумматор. Неразборная сварная конструкция, надежное полимерное покрытие, рекомендована к применению в морской климатической зоне.
Базовая дипольная антенна Radial DP2 UHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DP2 UHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенна Radial DP2 UHF предназначена исключительно для бокового крепления на мачтах диаметром от 25 до 55 мм на расстоянии 1/4λ от мачты. Площадь ветровой поверхности антенны составляет всего 0,046 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DP2 UHF дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных двух петлевых вибраторов Пистолькорса. Неразборная сварная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.
Антенна Radial DP2 UHF работает в диапазоне частот от 400 МГц до 490 МГц, обеспечивает коэффициент усиления 8.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DP2 UHF в вертикальной плоскости по уровню 3 dB составляет 37 градусов.
Radial DP2 UHF - стэк, состоящий из двух дипольных антенн Radial DP1 UHF, которые устанавливаются на мачте друг над другом. Такая конфигурация позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, относительно низкая чувствительность к помехам промышленного происхождения и легкая надежная конструкция обеспечат широкую сферу применения. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц и 446 МГц, для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи, а также разнообразных систем передачи данных и телеметрии в диапазоне 400-490 МГц, для использования в структурах МВД и различных ЧОП.
- Рабочие частоты 400-490 МГц. Настройка не требуется
- Тип антенны дипольная, неразборная со сварными диполем
- 2 петлевых вибратора
- Усиление 8.15dBi OFFSET
- Мощность 400 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 37 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 1.5 кг
- Высота 0.8 м
- Диаметр мачты 25-55 мм
- Ветровая нагрузка при 45 м/с - 52N
- Ветровая устойчивость 45 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial DP2 UHF
- Базовая дипольная антенна Radial DP2 UHF
