Базовая дипольная антенна диапазона UHF (400-512 МГц) Radial DM4 UHF L

Цена: 26 749 ₽

Купить

Артикул:

001869

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

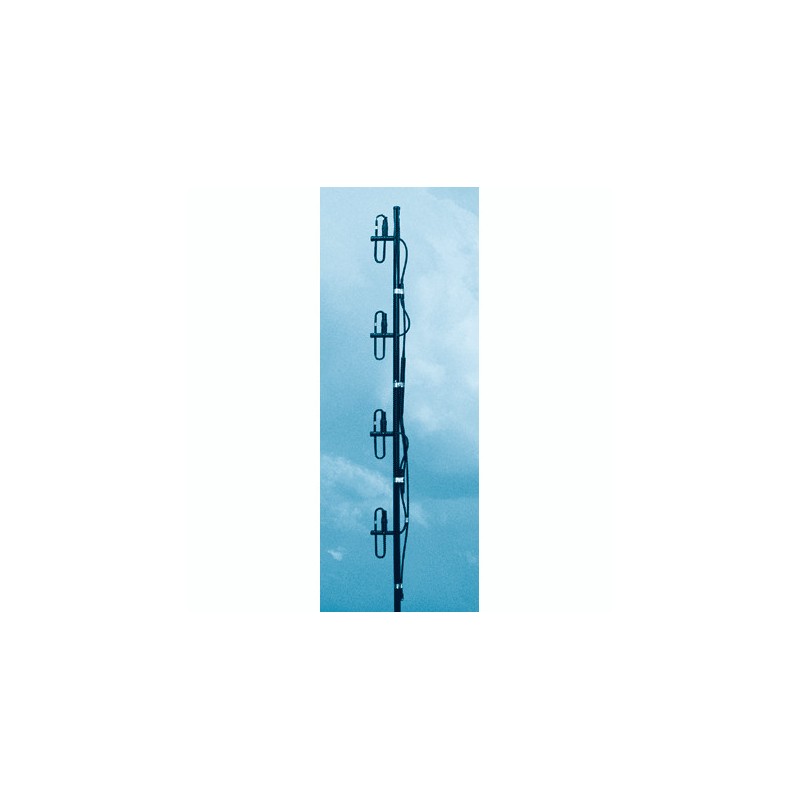

Radial DM4 UHF L базовая дипольная антенна для работы в диапазоне частот UHF. Антенна представляет собой стэк из четырех сварных диполей, закрепляемых на мачте и соединяемых цельноспаянными безразъемными кабельными сумматорами для повышения надежности. Антенна Radial DM4 UHF L - модернизация антенны Radial DP4 UHF, что позволило снизить себестоимость и повысить электрическую надежность. Высокое усиление, широкая рабочая полоса частот, эллиптическая диаграмма направленности. Базовая антенна Radial DM4 UHF L вариант антенны с рабочими частотами 400-460 МГц

Базовая дипольная антенна Radial DPM UHF L имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DM4 UHF L изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Площадь ветровой поверхности антенны составляет всего 0,092 м², что облегчает её использование в различных погодных условиях. Крепления Radial СР-110, входящие в состав антенны, позволяет надежно фиксировать на мачтовых конструкциях. Конструктивно Radial DM4 UHF L дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных четырех петлевых вибраторов Пистолькорса. Неразборная сварная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Антенна Radial DM4 UHF L работает в диапазоне частот от 400 МГц до 460 МГц, обеспечивает коэффициент усиления 11.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DM4 UHF L в вертикальной плоскости по уровню 3 dB составляет 18 градусов.

Radial DM4 UHF L - стэк, состоящий из четырех петлевых диполя, которые устанавливаются на мачте друг над другом. Такая конфигурация позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, относительно низкая чувствительность к помехам промышленного происхождения и легкая надежная конструкция обеспечат широкую сферу применения. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. При размещении двух антенн Radial DM4 UHF L на противоположных ребрах мачты достигается квазикруговая антенная система (кольцевая антенная решетка). Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц и 446 МГц, для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи, а также разнообразных систем передачи данных и телеметрии в диапазоне 400-490 МГц, для использования в структурах МВД и различных ЧОП.
