Базовая дипольная антенна диапазона UHF (400-512 МГц) Radial D1 UHF

Цена: 10 700 ₽

Купить

Артикул:

001865

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

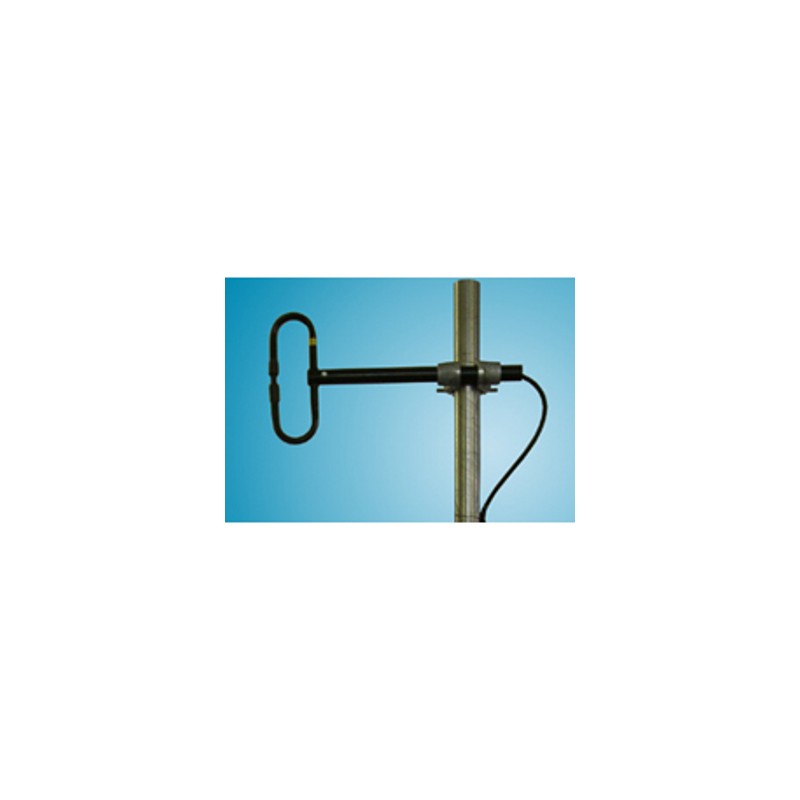

Radial D1 UHF базовая дипольная антенна для работы в диапазоне частот UHF. Антенна представляет собой петлевой вибратор Пистолькорса. Широкая полоса рабочих частот, низкая чувствительность к промышленным помехам, сборно-разборная конструкция, возможность корректировки диаграммы направленности путем изменения расстояния от излучающего элемента до мачты, надежное полимерное покрытие.

Базовая дипольная антенна Radial D1 UHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D1 UHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D1 UHF от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,028 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D1 UHF коллинеарная дипольная антенна с одним петлевым вибратором Пистолькорса для работы на частотах UHF диапазона. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Работая в широком диапазоне частот от 400 МГц до 490 МГц, дипольная антенна Radial D1 UHF обеспечивает коэффициент усиления 2.15 dBi (OMNI) и 5.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать ее диаграмму направленности. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D1 UHF в вертикальной плоскости по уровню 3 dB составляет 70 градусов.

Radial D1 UHF дипольная антенна диапазона частот UHF, основными достоинствами которой является широкая полоса рабочих частот, практически круговая диаграмма направленности и относительно низкая чувствительность к помехам промышленного происхождения. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц и 446 МГц, для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи, а также разнообразных систем передачи данных и телеметрии в диапазоне 400-490 МГц. Антенна Radial D1 UHF используется для создания стэков, состоящих из 2х (D2 UHF), 4х (D4 UHF) или 8ми (D8 UHF) петлевых диполей, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
