Базовая дипольная антенна диапазона UHF (400-512 МГц) Radial D8 UHF

Цена: 109 510 ₽

Купить

Артикул:

001868

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial D8 UHF базовая дипольная антенна для работы в диапазоне частот UHF. Антенна представляет собой стэк из восьми петлевых диполя Radial D1 UHF скоммутированных по принципу параллельного сложения мощностей коллинеарно расположенных восьми активных петлевых вибраторов, что обеспечивает сохранение широкой рабочей полосы во всем диапазоне. Низкая чувствительность к промышленным помехам, сборно-разборная конструкция, возможность корректировки диаграммы направленности путем изменения расстояния от излучающего элемента до мачты, надежное полимерное покрытие.

Базовая дипольная антенна Radial D8 UHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D8 UHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D8 UHF от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,225 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D8 UHF дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных восьми петлевых вибраторов Пистолькорса. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Работая в широком диапазоне частот от 400 МГц до 490 МГц, дипольная антенна Radial D8 UHF обеспечивает коэффициент усиления 11.15 dBi (OMNI) и 14.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.8, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать ее диаграмму направленности. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D8 UHF в вертикальной плоскости по уровню 3 dB составляет 9 градусов.

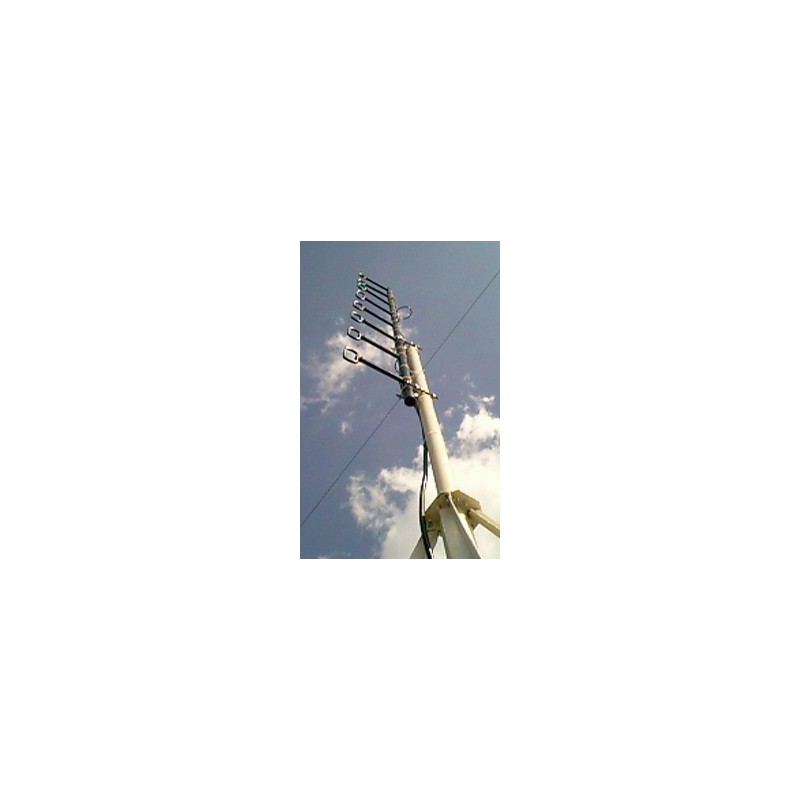

Radial D8 UHF стэк, состоящий из восьми дипольных антенн Radial D1 UHF, которые устанавливаются на мачте друг над другом. Такая конфигурация позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, практически круговая диаграмма направленности и относительно низкая чувствительность к помехам промышленного происхождения. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц и 446 МГц, для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи, а также разнообразных систем передачи данных и телеметрии в диапазоне 400-490 МГц.
