Базовая дипольная антенна диапазона UHF (400-512 МГц) Radial D2 UHF I

Цена: 19 934 ₽

Купить

Артикул:

004828

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

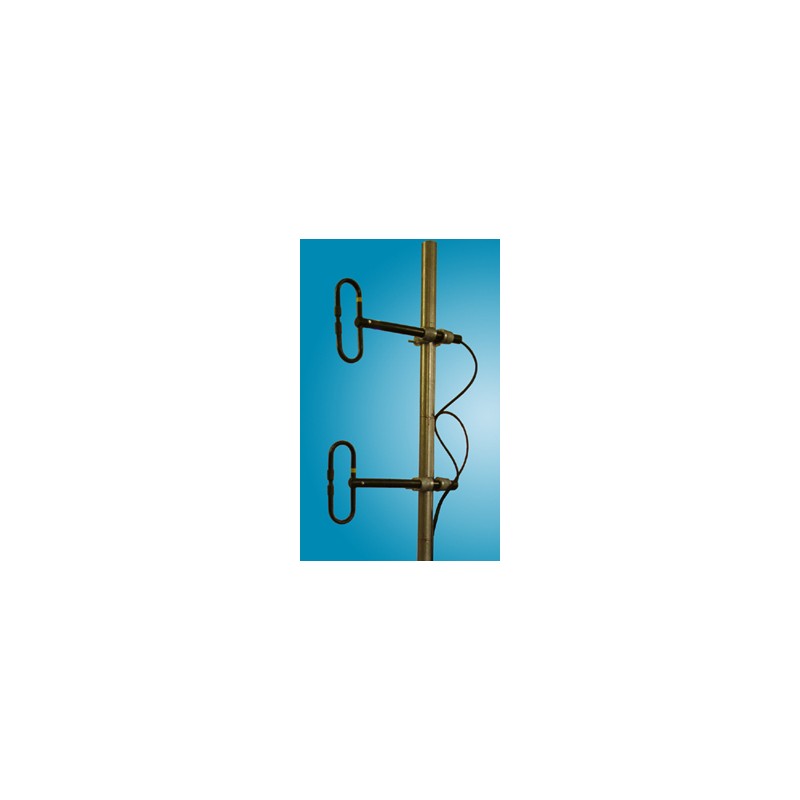

Radial D2 UHF I базовая дипольная антенна для работы в диапазоне частот UHF. Антенна представляет собой стэк из двух Radial D1 UHF, закрепляемых на мачте и соединяемых цельноспаянными безразъемными кабельными сумматорами для повышения надежности. Антенне Radial D2 UHF I присущи все достоинства антенн серии D, такие как широкая рабочая полоса, практически круговая диаграмма направленности, низкая чувствительность к помехам промышленного происхождения, возможность в небольших пределах изменять диаграмму антенной решетки в Н-плоскости, наличие устойчивого полимерного покрытия.

Базовая дипольная антенна Radial D2 UHF I имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D2 UHF I изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Площадь ветровой поверхности антенны составляет всего 0,056 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D2 UHF I дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных двух петлевых вибраторов Пистолькорса. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, сварной диполь исключает возникновение интермодуляции, а цельноспаянные безразъемные кабельные сумматоры добавляют надежности

Антенна Radial D2 UHF I работает в диапазоне частот от 400 МГц до 490 МГц, обеспечивает коэффициент усиления 5.15 dBi (Omni) и 8.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D2 UHF I в вертикальной плоскости по уровню 3 dB составляет 37 градусов.

Radial D2 UHF I - стэк, состоящий из двух дипольных антенн Radial D1 UHF, которые устанавливаются на мачте друг над другом и коммутируются безразъемными, цельноспаянными кабельными сумматорами. Такая конфигурация позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, относительно низкая чувствительность к помехам промышленного происхождения и легкая надежная конструкция обеспечат широкую сферу применения. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц и 446 МГц, для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи, а также разнообразных систем передачи данных и телеметрии в диапазоне 400-490 МГц, для использования в структурах МВД и различных ЧОП.
