Базовая направленная антенна диапазона VHF (136-174 МГц) Yagi ComTech TY150E5-9

Цена: 15 120 ₽

Купить

Артикул:

006342

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

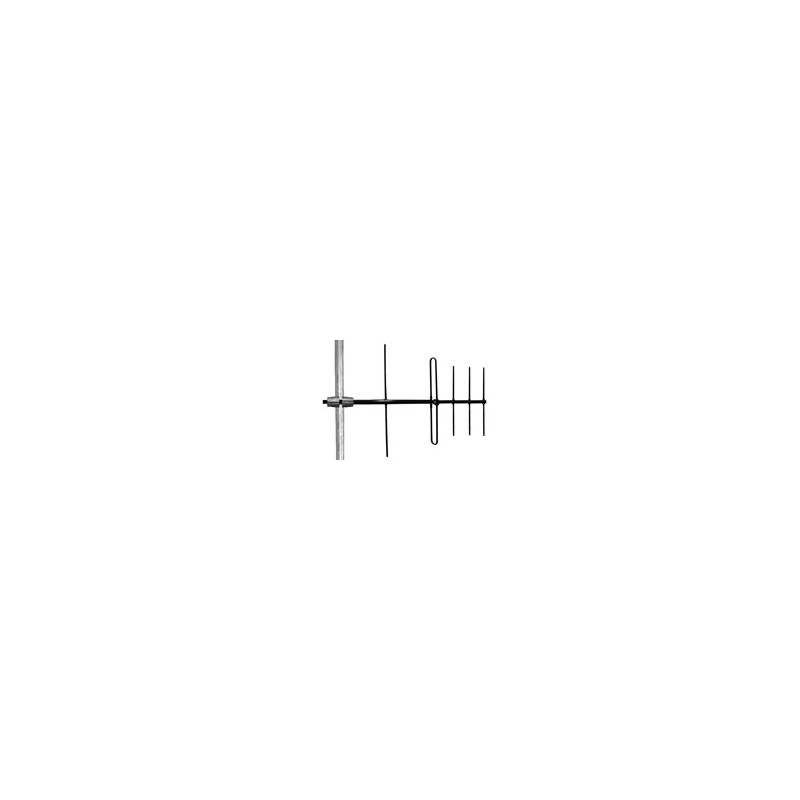

Comtech TY150E5-9 направленная базовая антенна для работы на частотах 136-160 МГц. Недорогая и высокоэффективная антенна для связи удаленных друг от друга на расстояние до 80 км абонентских радиостанций в хороших условиях, при правильной установке. Comtech TY150E5-9 одна из самых популярных антенн среди радиолюбителей и профессионалов для связи на небольшие расстояния. Остронаправленная диаграмма направленности позволяет использовать антенну в качестве приемной с целью минимизации помех, так как соотношение фронт-тыл составляет 20dB!.

Базовая направленная антенна Comtech TY150E5-9 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Comtech TY150E5-9 изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.65 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Comtech TY150E5-9 от 40 до 64 мм. Площадь ветровой поверхности антенны составляет всего 0,12 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Comtech TY150E5-9 направленная пяти элементная антенна с петлевым вибратором для работы на частотах VHF диапазона.

Работая в диапазоне частот от 136 МГц до 166 МГц, направленная антенна Comtech TY150E5-9 обеспечивает коэффициент усиления 11.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Comtech TY150E5-9 применен петлевой вибратор. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 300 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Comtech TY150E5-9 в вертикальной плоскости по уровню 3 dB составляет 45 градусов, в горизонтальной плоскости - 40 градусов.

Comtech TY150E5-9 направленная антенна диапазона частот VHF. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Рекомендуется для создания антенных решеток с высоким коэффициентом усиления. Антенна разработанна для применения в составе базовых станций систем диспетчерской и транкинговой связи стандартов SmarTrunk, MPT 1327, APCO 25, а также разнообразных систем передачи данных и телеметрии. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
