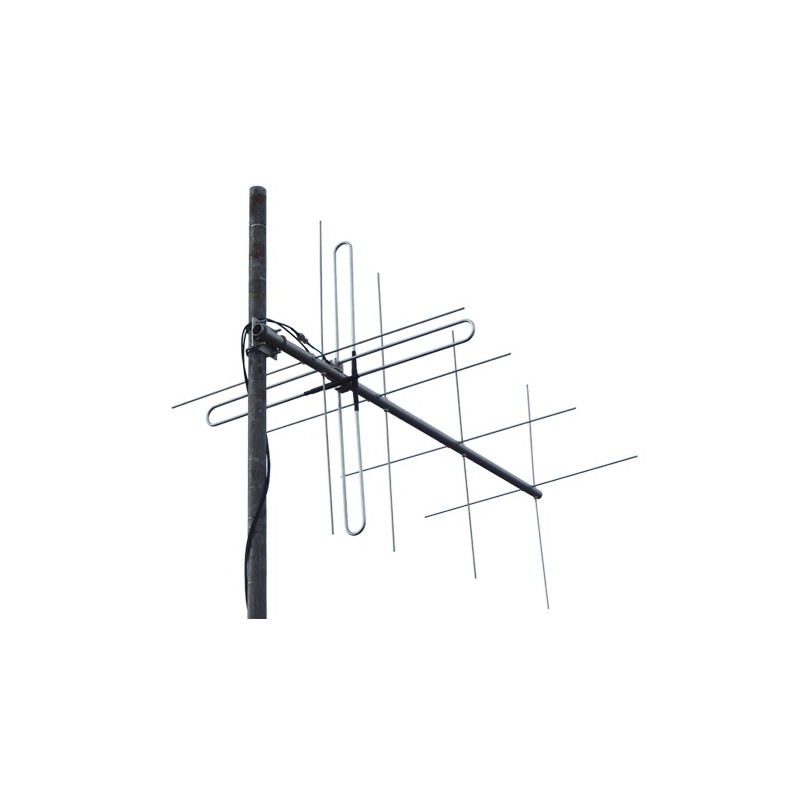

Radial YX5-2m кроссполяризационная базовая направленная антенна для связи на частотах 144-146 МГц через космические радиолюбительские ретрансляторы.
Базовая направленная антенна Radial YX5-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial YX5-2m изготовлены из алюминиевого сплава АД-31. Антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.75 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial YX5-2m от 35 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial YX5-2m направленная кроссполяризационная антенна, с пятью элементами в каждой плоскости для работы на частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 144 МГц, направленная антенна Radial YX5-2m обеспечивает коэффициент усиления 8.9 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Radial YX5-2m применены два раздельных петлевых вибратора в каждой плоскости. Антенна после сборки не нуждается в настройке, работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial YX5-2m в E-плоскости по уровню 3 dB составляет 52 градуса, в H-плоскости - 64 градусов.
Radial YX5-2m направленная антенна диапазона частот VHF. Антенна предназначена для связи через космические радиолюбительские ретрансляторы - искусственные спутники Земли. Антенна, установленная на поворотном устройстве с автоматическим ведением спутников, управляемая программой Орбитрон или аналогичной, обеспечит всегда максимальное усиление в течении всего периода полета. Эти антенны можно также применять и для наземной связи - в местных FM участках с вертикальной поляризацией или на DX частотах в режимах SSB и CW с горизонтальной.
- Частотный диапазон 144-146 МГц
- 5 элементов в вертикальной плоскости, 5 элементов в горизонтальной плоскости
- Тип антенны - направленная с линейной или круговой поляризацией
- Усиление 8.9 dBi
- Сектор излучения по уровню -3 dB в вертикальной плоскости 52 градуса
- Сектор излучения по уровню -3 dB в горизонтальной плоскости 64 градусов
- Мощность 100 Вт
- КСВ не хуже 1.5
- Вес 3кг
- Габириты 1743х1029х1029 мм
- Диаметр мачты 35-65 мм
- Ветровая нагрузка 20м/с
- Разъем N-гнездо
Комплектация Radial YX5-2m
- Базовая направленная VHF антенна Radial YX5-2
- Крепление на мачту
