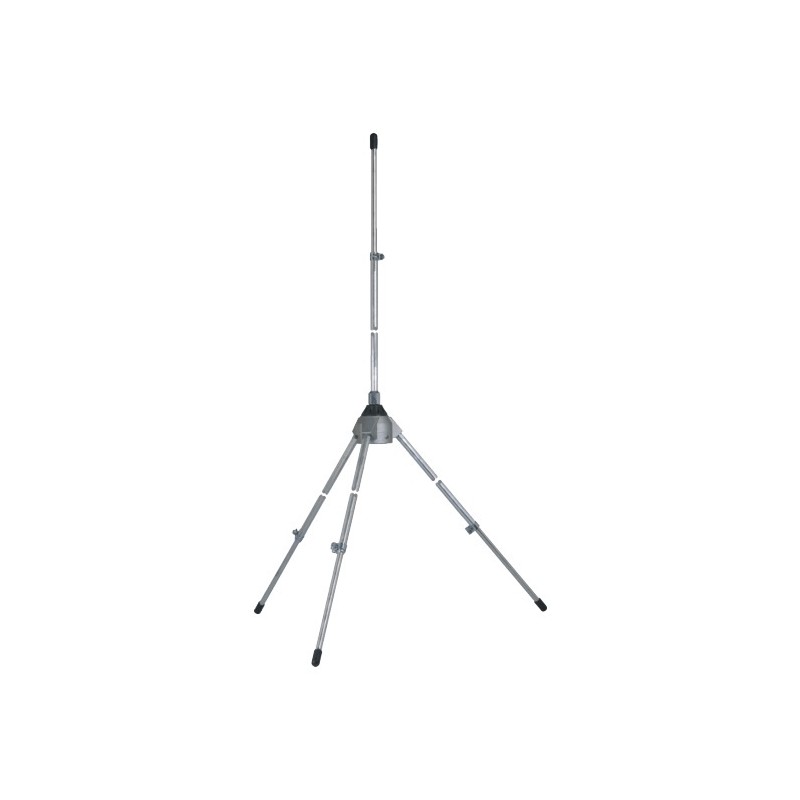

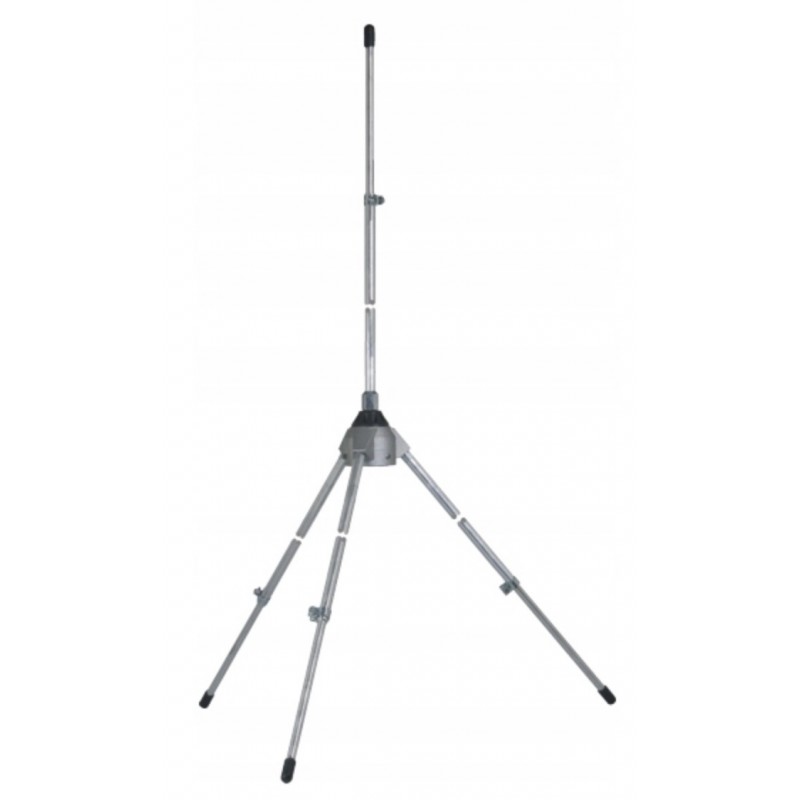

Sirio GPA 40-70 базовая вертикальная антенна для работы на частотах 40-70 МГц. Односекционная профессиональная базовая антенна, требующая настройки на рабочую частоту частоту.

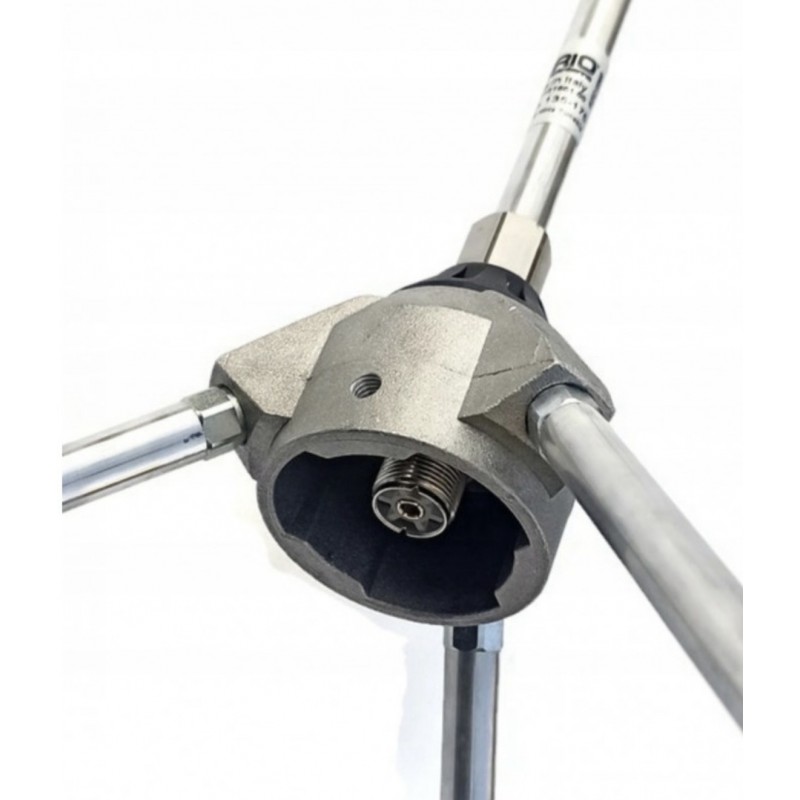

Базовая антенна Sirio GPA 40-70 имеет прочную конструкцию из алюминиевого сплава 6063 T-832, обеспечивающего устойчивость к механическим повреждениям и внешним факторам окружающей среды, обеспечивая длительный срок службы даже в суровых погодных условиях. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Sirio GPA 40-70 имеет площадь ветровой поверхности 0.07 м2 и разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Sirio GPA 40-70 представляет вертикал типа Ground Plane с волновым элементом 1/4 длины волны.
Для эффективной работы базовая антенна Sirio GPA 40-70 требует настройки на конкретную частоту в диапазоне от 40 МГц до 70 МГц. Настройка антенны производится путем изменения длины штыревого и радиальных элементов. В комплект антенны входит схема, показывающая, как настроить излучатель на требуемую рабочую частоту. Антенна Sirio GPA 40-70 обеспечивает коэффициент усиления до 2.15 dBi, улучшающий качество сигнала и дальность передачи. Обладает эффективной полосой пропускания не менее 3.5 МГц. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio GPA 40-70 в E-плоскости по уровню 3 dB составляет 86 градусов, в H-плоскости - 360 градусов.
Длина излучающего и радиальных элементов антенны Sirio GPA 40-70 в заводской поставке составляет 1.8 м, но конечная длина зависит от рабочей частоты и составляет от 180 см (40 МГц) до 100 см (70 МГц). Антенна при работе на передачу выдерживает мощность до 1000 Вт. Совместимость с мачтами диаметром от 35 мм до 40 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Sirio GPA 40-70 всенаправленная базовая антенна для профессионалов и радиолюбителей, которая обеспечивает превосходную эффективность. Антенна рассчитана на работу в различных условиях окружающей среды, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа.
- Диапазон частот 40-70 МГц. Требуется настройка
- Тип антенны 1/4 длины волны, вертикальная
- КСВ не хуже 1.2
- Усиление 2.15 dBi
- Мощность 1000 Вт
- Сектор излучения по уровню -3 dB в Е-плоскости 50 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 112 градусов
- Полоса пропускания не менее 3.5 МГц (40 МГц)
- Масса 0.935 кг
- Высота 3.2 м
- Диаметр мачты 35-40 мм
- Длина противовесов 1.8 м
- Ветровая нагрузка при 40 м/с - 85N
- Ветровая устойчивость 40 м/с
- Разъем SO239
Комплектация Sirio GPA 40-70
- Базовая антенна Sirio GPA 40-70
- Крепление на мачту Sirio FT-2
