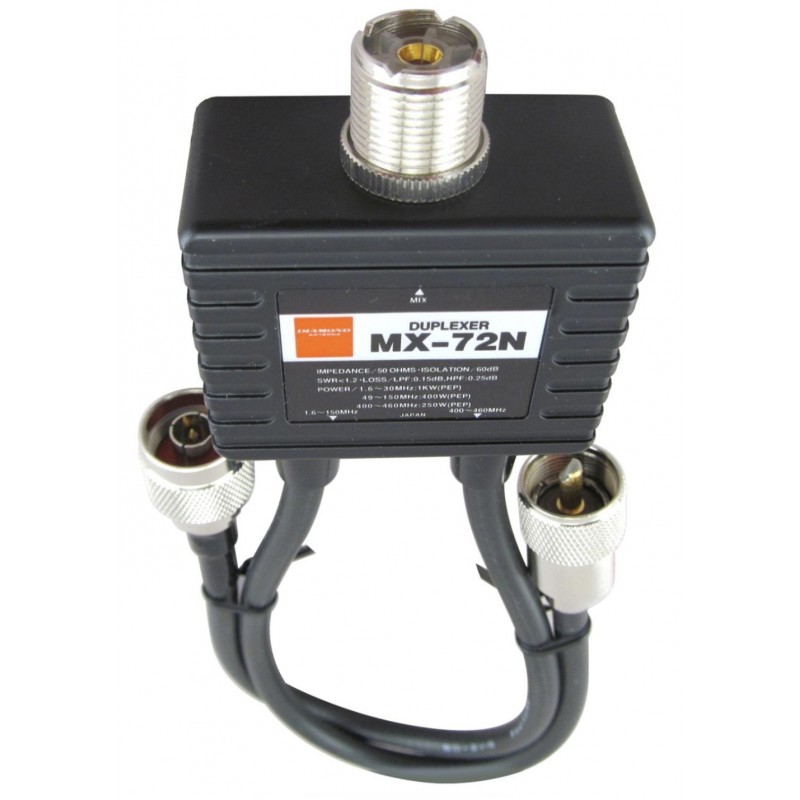

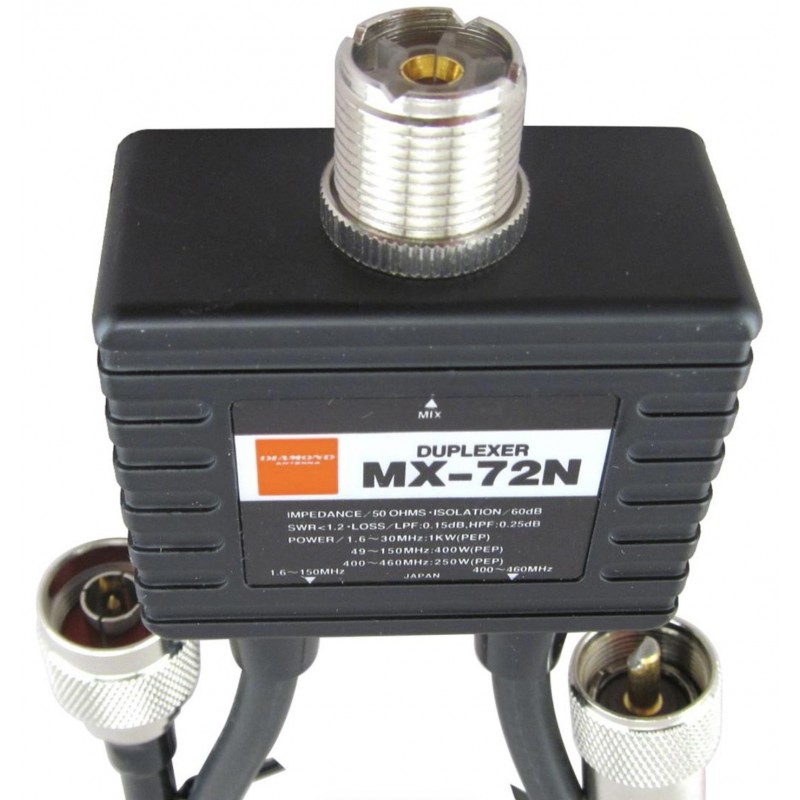

Diamond MX72N антенный диплексер для работы на частотах 1.6-30 МГц, 49-150 МГц, 400-460 МГц. Diamond MX72N можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов VHF и UHF. Diamond MX72N имеет компактные размеры, разъемы подключения PL-гнездо, PL-штекер и N-штекер.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальный диплексер Diamond MX72N (не подделку или аналог). Это важно!
Антенный диплексер Diamond MX72N имеет прочный литой алюминиевый корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Благодаря литой конструкции обеспечивается эффективное разделение цепи и изоляцию до 60 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Небольшие габариты 46x25x57 мм и малый вес 220 грамм позволяют легко интегрировать Diamond MX72N в Вашу систему для разделения или объединения сигналов КВ, VHF и UHF без необходимости использования дополнительного антенного переключателя.
Диплексер Diamond MX72N подходит для многодиапазонных антенн и имеет один общий разъем PL-гнездо и два кабеля с разъемами PL-259 и N-штекер для разделения частотных диапазонов 1.6–150 МГц и 400–460 МГц. Общий разъем PL-гнездо установлен на корпусе диплексера, а разъемы PL-259 и N-штекер предварительно установлены на кабеле с низкими потерями 5D-2VS длиной 35 см каждый. Позолоченные фланцы и контакты обеспечивают низкие вносимые потери и КСВ. Применение позолоченных самоочищающихся разъемов с полувоздушным диэлектриком позволяет получить радиосигнал с минимальными искажениями, что важно при работе на высоких частотах или при работе с чувствительным оборудованием. Diamond MX72N имеет два фильтра нижних частот (1.6-30 МГц и 49-150 МГц) и один фильтр верхних частот (400-460 МГц). При этом только на прием более широкие частотные параметры - 1.6-225 МГц и 340-1000 МГц. В зависимости от рабочей частоты Diamond MX72N обеспечивает работу с источниками мощностью до 1 кВт PEP. При использовании диплексера Diamond MX72N нет необходимости отключать одну радиостанцию, во избежание повреждения оборудования, во время работы на передачу другой — между входами обеспечивается очень высокое затухание, гарантирующее эффективное разделение. А также диплексер Diamond MX72N позволяет осуществлять одновременную передачу и прием. Диплексер Diamond MX72N работает по принципу объединения фильтров верхних и нижних частот. Его конструкция отличается минимальным затуханием между антенным входом и отдельными выходами. При использовании этого антенного диплексера потери практически незначительны. Если Вам требуется работа только на одной частоте, второй разъем можно оставить открытым.
Diamond MX72N можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов VHF и UHF. Независимо от того, хотите ли вы подключить один или два трансивера к одной многодиапазонной антенне, или планируете подключение одной радиостанции к двум антеннам, а может в планах построить систему без антенного коммуникатора, этот высококачественный диплексер - Diamond MX72N - позволит это сделать. Простая установка и прочная конструкция, объединение двух трансиверов или разделение сигналов, подходит для многодиапазонных антенн и многодиапазонных радиостанций, обеспечивает минимальные потери и высокое качество сигнала, идеален для длительной эксплуатации. С диплексером Diamond MX72N вы оптимизируете свою радиосистему, получаете максимальную гибкость и эффективность. Купив Diamond MX72N вы получаете высокое японское качество и сделаете апгрейд своей системы связи высокоэффективным.
- Рабочие частоты LPF 1.6-30 МГц и 49-150 МГц. Только на прием 1.6-225 МГц
- Рабочие частоты HPF 400-460 МГц. Только на прием 340-1000 МГц
- Подводимая мощность на частотах 1.6-30 МГц до 1000 Вт РЕР, 400 Вт CW
- Подводимая мощность на частотах 49-150 МГц до 400 Вт РЕР, 150 Вт CW
- Подводимая мощность на частотах 400-460 МГц до 250 Вт PEP, 100 Вт CW
- Сопротивление 50 Ом
- Изоляция более 60 дБ
- Потери менее 0.15 дБ на частотах 1.6-30 МГц и 49-150 МГц
- Потери менее 0.25 дБ на частотах 400-460 МГц
- КСВ менее 1.2
- Габариты 46х25х57 мм
- Вес 220 грамм
- Разъемы PL-гнездо (1шт), PL-штекер на кабеле 5D-2VS длиной 35 см (частоты 1.6-30 МГц и 49-150 МГц) и N-штекер на кабеле 5D-2VS длиной 35 см (частоты 400-460 МГц)
Диплексер Diamond MX72N не является водонепронецаемым. Устанавливайте его в защищенном от атмосферных воздействий месте.
Комплектация Diamond MX72N
- Диплексер Diamond MX72N
