Diamond MX3300MN антенный триплексер для работы на частотах 1.6-160 МГц, 350-500 МГц и 850-1300 МГц. Diamond MX3300MN можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов КВ и VHF / UHF. Diamond MX3300MN имеет компактные размеры, разъемы подключения PL-гнездо, два PL-штекер и N-штекер.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальный триплексер Diamond MX3300MN (не подделку или аналог). Это важно!

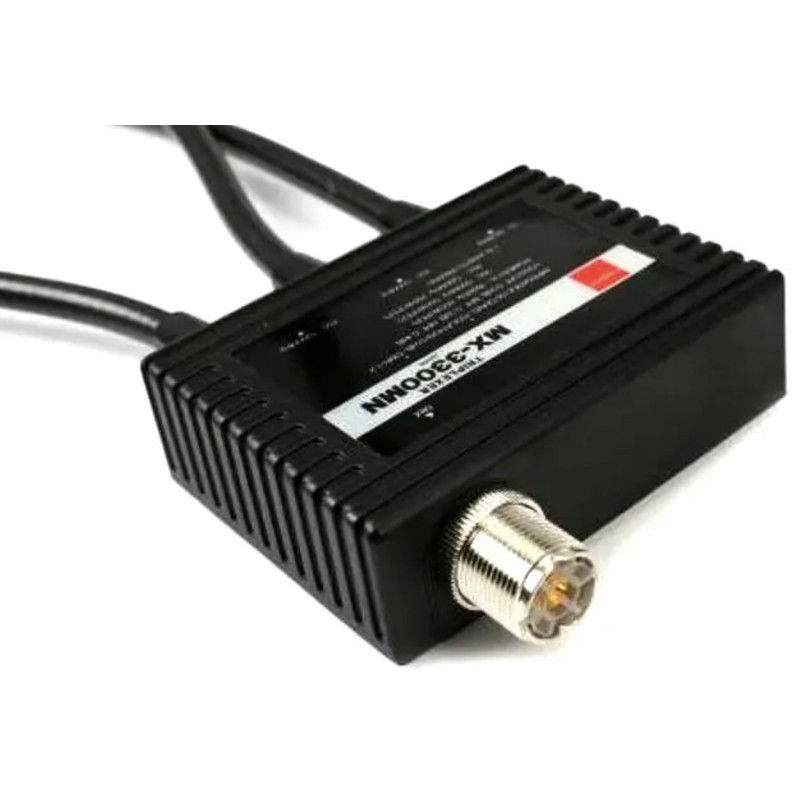

Антенный триплексер Diamond MX3300MN имеет прочный литой алюминиевый корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Благодаря литой конструкции обеспечивается эффективное разделение цепи и изоляцию до 55 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Небольшие габариты 86x25x64 мм и малый вес 385 грамм позволяют легко интегрировать Diamond MX3300MN в Вашу систему для разделения или объединения сигналов КВ, LB, VHF и UHF без необходимости использования дополнительного антенного переключателя.

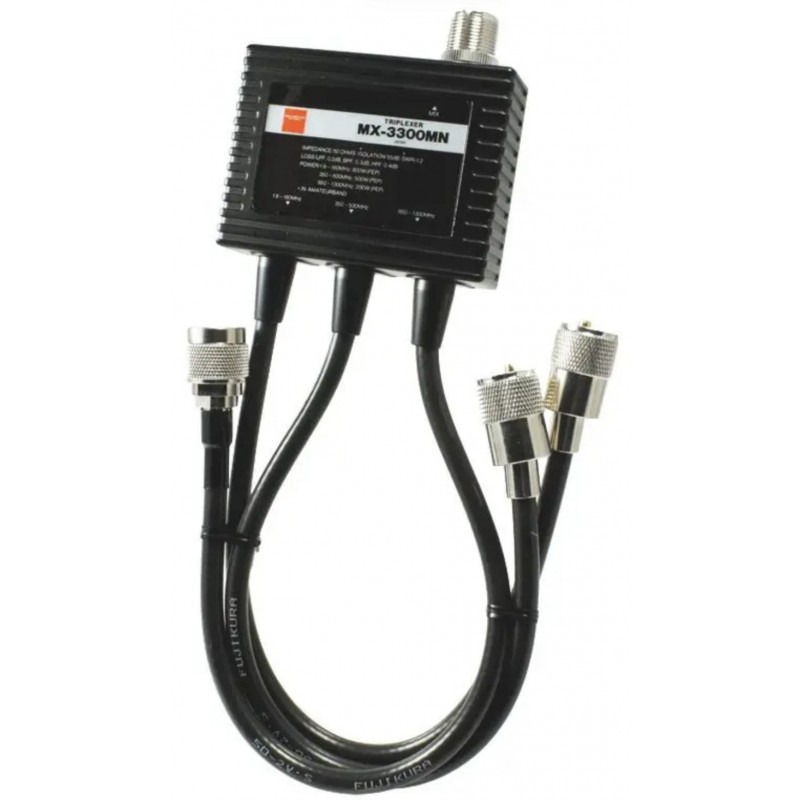

Триплексер Diamond MX3300MN подходит для многодиапазонных антенн и имеет один общий разъем PL-гнездо и три кабеля с разъемами PL-259 (2шт) и N-штекер для разделения частотных диапазонов 1.6-160 МГц, 350-500 МГц и 850-1300 МГц. Общий разъем PL-гнездо установлен на корпусе триплексера, а разъемы PL-259 и N-штекер предварительно установлены на кабеле с низкими потерями 5D-2VS длиной 35 см каждый. Позолоченные фланцы и контакты обеспечивают низкие вносимые потери и КСВ. Применение позолоченных самоочищающихся разъемов с полувоздушным диэлектриком позволяет получить радиосигнал с минимальными искажениями, что важно при работе на высоких частотах или при работе с чувствительным оборудованием. Diamond MX3300MN имеет один фильтр нижних частот (1.6-160 МГц), один фильтр средних частот (350-500 МГц) и один фильтр верхних частот (850-1300 МГц). Diamond MX3300MN обеспечивает работу с источниками мощностью до 800 Вт PEP. При использовании триплексера Diamond MX3300MN нет необходимости отключать одну радиостанцию, во избежание повреждения оборудования, во время работы на передачу другой — между входами обеспечивается очень высокое затухание, гарантирующее эффективное разделение. А также триплексер Diamond MX3300MN позволяет осуществлять одновременную передачу и прием. Триплексер Diamond MX3300MN работает по принципу объединения фильтров верхних, средних и нижних частот. Его конструкция отличается минимальным затуханием между антенным входом и отдельными выходами. При использовании этого антенного триплексера потери практически незначительны. Если Вам требуется работа только на одной частоте, остальные разъемы можно оставить открытыми.
Diamond MX3300MN можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов КВ и VHF / UHF. Независимо от того, хотите ли вы подключить один, два или три трансивера к одной многодиапазонной антенне, или планируете подключение одной радиостанции к двум или трем антеннам, а может в планах построить систему без антенного коммуникатора, этот высококачественный триплексер - Diamond MX3300MN - позволит это сделать. Простая установка и прочная конструкция, объединение трех трансиверов или разделение сигналов, подходит для многодиапазонных антенн и многодиапазонных радиостанций, обеспечивает минимальные потери и высокое качество сигнала, идеален для длительной эксплуатации. С триплексером Diamond MX3300MN вы оптимизируете свою радиосистему, получаете максимальную гибкость и эффективность. Купив Diamond MX3300MN вы получаете высокое японское качество и сделаете апгрейд своей системы связи высокоэффективным.
- Рабочие частоты LPF 1.6-160 МГц
- Рабочие частоты BPF 350-500 МГц
- Рабочие частоты HPF 850-1300 МГц
- Подводимая мощность на частотах 1.6-160 МГц до 800 Вт РЕР
- Подводимая мощность на частотах 350-500 МГц до 500 Вт PEP
- Подводимая мощность на частотах 850-1300 МГц до 200 Вт PEP
- Сопротивление 50 Ом
- Изоляция более 55 дБ
- Потери менее 0.2 дБ на частотах 1.6-160 МГц
- Потери менее 0.3 dB на частотах 350-500 МГц
- Потери менее 0.4 дБ на частотах 850-1300 МГц
- КСВ менее 1.2
- Габариты 86х25х64 мм
- Вес 385 грамм
- Разъемы PL-гнездо (1шт), PL-штекер на кабеле 5D-2VS длиной 35см (2шт), N-штекер на кабеле 5D-2VS длиной 35 см
Дуплексер Diamond MX3300MN не является водонепронецаемым. Устанавливайте его в защищенном от атмосферных воздействий месте.
Комплектация Diamond MX3300MN
- Триплексер Diamond MX3300MN
