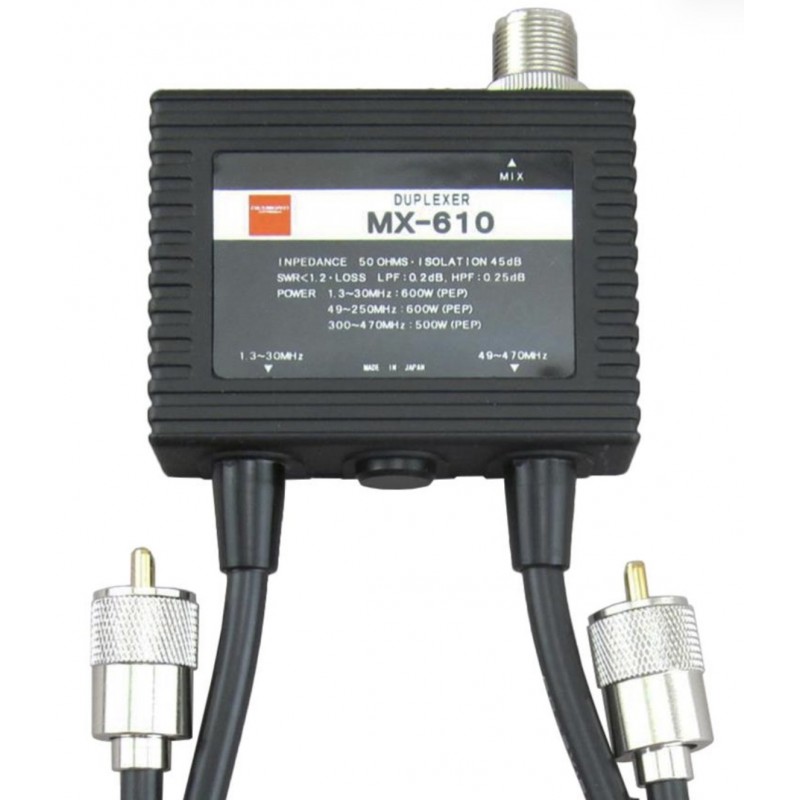

Diamond MX610 антенный диплексер для работы на частотах 1.3-30 МГц, 49-470 МГц. Diamond MX610 можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов КВ и VHF / UHF. Diamond MX610 имеет компактные размеры, разъемы подключения PL-гнездо и PL-штекер.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальный диплексер Diamond MX610 (не подделку или аналог). Это важно!
Антенный диплексер Diamond MX610 имеет прочный литой алюминиевый корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Благодаря литой конструкции обеспечивается эффективное разделение цепи и изоляцию до 45 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Небольшие габариты 86x25x64 мм и малый вес 300 грамм позволяют легко интегрировать Diamond MX610 в Вашу систему для разделения или объединения сигналов КВ, LB, VHF и UHF без необходимости использования дополнительного антенного переключателя.
Диплексер Diamond MX610 подходит для многодиапазонных антенн и имеет один общий разъем PL-гнездо и два кабеля с разъемами PL-259 для разделения частотных диапазонов 1.3-30 МГц и 49–470 МГц. Общий разъем PL-гнездо установлен на корпусе диплексера, а разъемы PL-259 предварительно установлены на кабеле с низкими потерями 5D-2VS длиной 35 см каждый. Позолоченные фланцы и контакты обеспечивают низкие вносимые потери и КСВ. Применение позолоченных самоочищающихся разъемов с полувоздушным диэлектриком позволяет получить радиосигнал с минимальными искажениями, что важно при работе на высоких частотах или при работе с чувствительным оборудованием. Diamond MX610 имеет один фильтр нижних частот (1.3-30 МГц) и один фильтр верхних частот (49-470 МГц, частоты 76-120 МГц только на прием). Diamond MX610 обеспечивает работу с источниками мощностью до 600 Вт PEP. При использовании диплексера Diamond MX610 нет необходимости отключать одну радиостанцию, во избежание повреждения оборудования, во время работы на передачу другой — между входами обеспечивается очень высокое затухание, гарантирующее эффективное разделение. А также диплексер Diamond MX610 позволяет осуществлять одновременную передачу и прием. Диплексер Diamond MX610 работает по принципу объединения фильтров верхних и нижних частот. Его конструкция отличается минимальным затуханием между антенным входом и отдельными выходами. При использовании этого антенного диплексера потери практически незначительны. Если Вам требуется работа только на одной частоте, второй разъем можно оставить открытым.
Diamond MX610 можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов КВ и VHF / UHF. Независимо от того, хотите ли вы подключить один или два трансивера к одной многодиапазонной антенне, или планируете подключение одной радиостанции к двум антеннам, а может в планах построить систему без антенного коммуникатора, этот высококачественный диплексер - Diamond MX610 - позволит это сделать. Простая установка и прочная конструкция, объединение двух трансиверов или разделение сигналов, подходит для многодиапазонных антенн и многодиапазонных радиостанций, обеспечивает минимальные потери и высокое качество сигнала, идеален для длительной эксплуатации. С диплексером Diamond MX610 вы оптимизируете свою радиосистему, получаете максимальную гибкость и эффективность. Купив Diamond MX610 вы получаете высокое японское качество и сделаете апгрейд своей системы связи высокоэффективным.
- Рабочие частоты LPF 1.3-30 МГц
- Рабочие частоты HPF 49-470 МГц. Только на прием 76-120 МГц
- Подводимая мощность до 600 Вт РЕР
- Сопротивление 50 Ом
- Изоляция более 45 дБ
- Потери менее 0.2 дБ на частотах 1.3-30 МГц
- Потери менее 0.25 дБ на частотах 140-470 МГц
- КСВ менее 1.2
- Габариты 86х25х64 мм
- Вес 300 грамм
- Разъемы PL-гнездо (1шт), PL-штекер на кабеле 5D-2VS длиной 35см (2шт)
Диплексер Diamond MX610 не является водонепронецаемым. Устанавливайте его в защищенном от атмосферных воздействий месте.
Комплектация Diamond MX610
- Диплексер Diamond MX610
