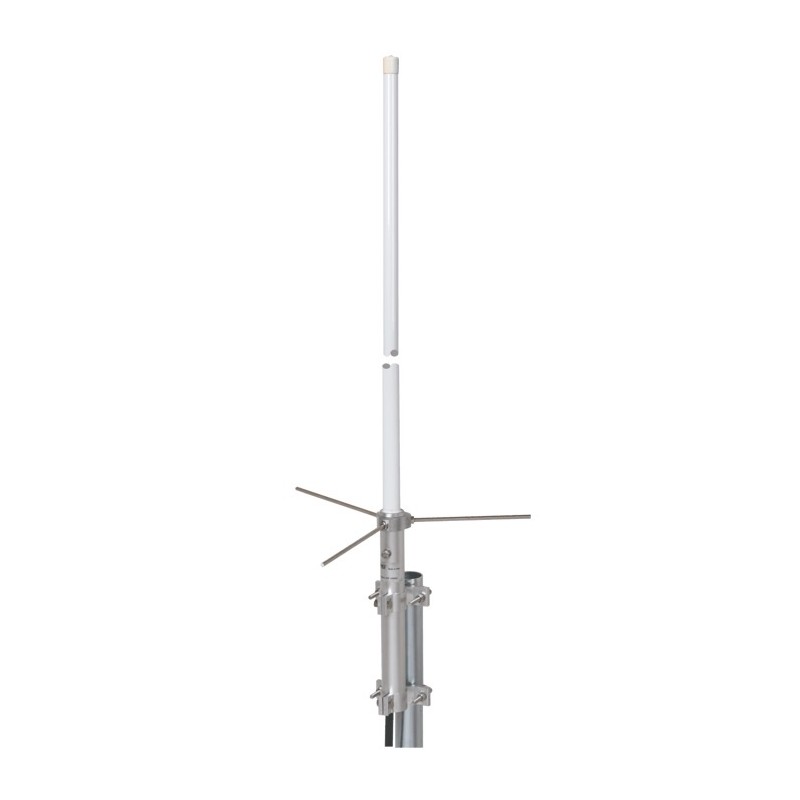

Sirio GPF 703 N базовая вертикальная антенна для работы на частотах 370-510 МГц. Двухсекционная профессиональная базовая антенна с возможность настройки на требуемую частоту.
Вертикальная базовая антенна Sirio GPF 703 N имеет прочную конструкцию из стекловолокна, некоррозионного алюминия и латуни, которые обеспечивают устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная и обеспечивает длительный срок службы. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Sirio GPF 703 N разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно Sirio GPF 703 N коллинеарная вертикальная антенна типа Ground Plane с тремя волновыми элементами по 5/8 длины волны. Согласование антенны с 50 Омным трактом осуществляется согласующим устройством с использованием фазового индуктора, заземленного по постоянному току.
Для эффективной работы базовая антенна Sirio GPF 703 N требует настройки на конкретную частоту в диапазоне от 370 МГц до 510 МГц, на частотах 70 сантиметрового диапазона. Настройка антенны на необходимую частоту осуществляется подрезкой излучающего элемента до необходимого размера в соответствии с подробной инструкцией. Антенна Sirio GPF 703 N обеспечивает коэффициент усиления до 6.75 dBi и низкий уровень КСВ, что улучшает качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio GPF 703-N в E-плоскости по уровню 3 dB составляет 25 градусов, в H-плоскости - 360 градусов. Угол излучения 2 градуса. Антенна обладает полосой пропускания от 6.8 до 20.4 МГц. Кроме того у антенны все металлические части заземлены по постоянному току, а внутренний проводник имеет коротко замкнутый контур, что повышает безопасность и защиту от электростатических разрядов.

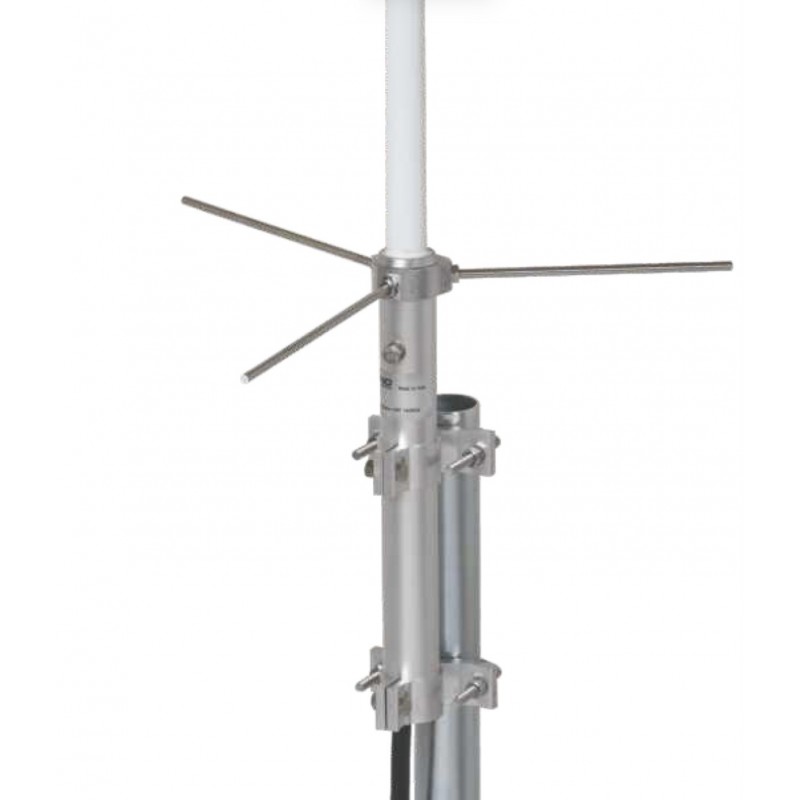

Длина антенны Sirio GPF 703 N составляет 2.23 м, длина противовесов 17 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 35 мм до 60 мм позволяет легко установить её в удобном месте. Разъем N-гнездо с позолоченным центральным проводником обеспечивает наилучшую передачу мощности в течении длительного времени, водозащиту, простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Sirio GPF 703 N базовая антенна, которая обеспечивает превосходное качество связи и предназначена для использования как профессиональными пользователями, так и радиолюбителями. Антенна рассчитана на работу в различных условиях окружающей среды, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 МГц или 446 МГц, в системах TETRA, CDMA-450, LTE-450, ISM, SIGFOX, LoRa.
- Рабочие частоты 370-510 МГц. Требуется настройка
- Тип антенны 3x5/8 длины волны, вертикальная коллинеарная
- Усиление 6.75 dBi
- КСВ не хуже 1.1 (на резонансной частоте)
- Мощность 200 Вт
- Угол излучения 2 градуса
- Сектор излучения по уровню -3 dB в Е-плоскости 25 градусов
- Сектор излучения в Н-плоскости 360 градусов
- Полоса пропускания 6.8-20.4 МГц
- Масса 1.16 кг
- Длина 2.23 м
- Длина противовесов 0.17 м
- Диаметр мачты 35-60 мм
- Ветровая нагрузка при 40 м/с- 64N
- Ветровая устойчивость 40 м/с
- Разъем N-гнездо
- Заземление по постоянному току
Комплектация Sirio GPF 703 N
- Базовая UHF антенна Sirio GPF 703 N
