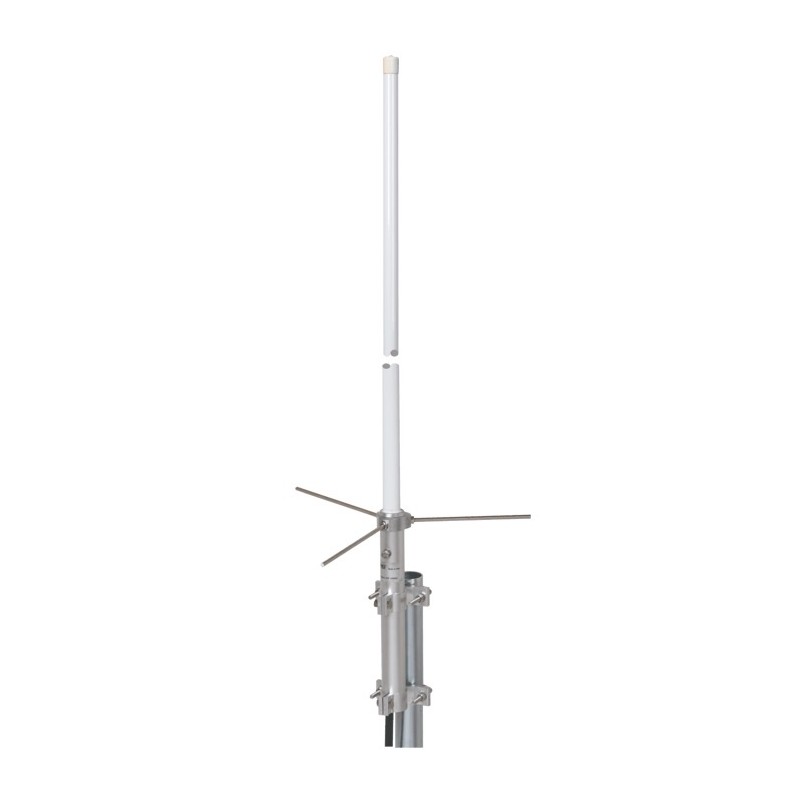

Sirio SA 703-N базовая вертикальная антенна для работы на частотах 427-443 МГц. Односекционная профессиональная базовая антенна, не требующая дополнительной настройки.

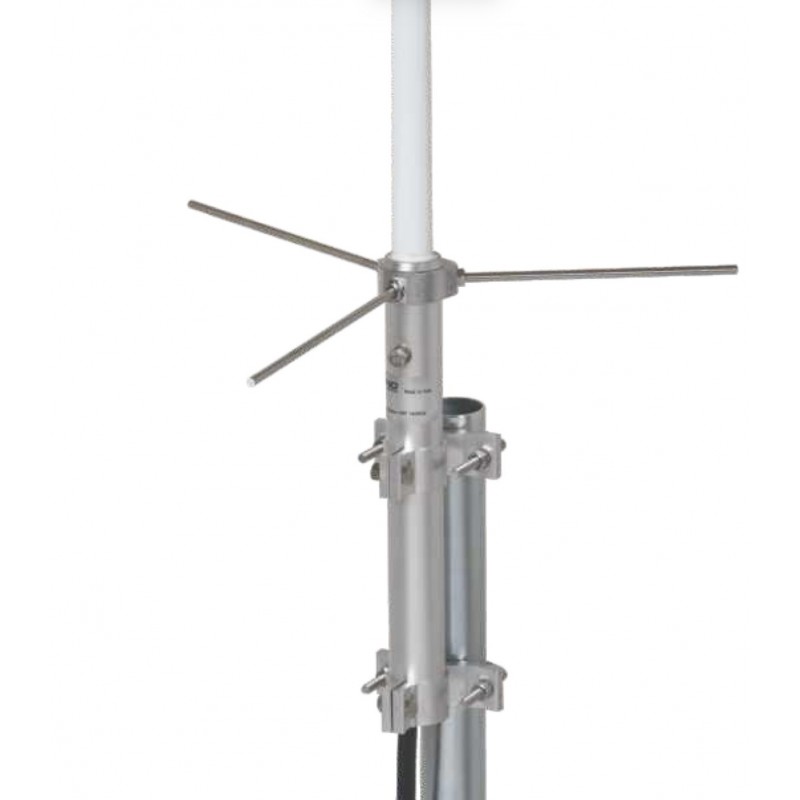

Вертикальная базовая антенна Sirio SA 703-N имеет прочную конструкцию. Излучатель латуни помещен в стекловолоконную трубку для полной защиты от самых суровых климатических условий. Кронштейн из некоррозионного алюминия, радиалы из нержавеющей стали, которые обеспечивают устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная и обеспечивает длительный срок службы. Антенна Sirio SA 703-N разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно Sirio SA 703-N коллинеарная вертикальная антенна типа Ground Plane с тремя волновыми элементами по 5/8 длины волны. Согласование антенны с 50 Омным трактом осуществляется согласующим устройством с использованием фазового индуктора, заземленного по постоянному току.
Базовая антенна Sirio SA 703-N обеспечивает работу в полосе частот от 427 МГц до 443 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Sirio SA 703-N обеспечивает коэффициент усиления до 6.75 dBi и низкий уровень КСВ, что улучшает качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio SA 703-N в E-плоскости по уровню 3 dB составляет 24 градуса, в H-плоскости - 360 градусов. Угол излучения 0 градусов. Антенна обладает полосой пропускания от 6.8 до 20.4 МГц. Кроме того у антенны все металлические части заземлены по постоянному току, а внутренний проводник имеет коротко замкнутый контур, что повышает безопасность и защиту от электростатических разрядов.
Длина антенны Sirio GPF 703-N составляет 1.78 м, длина противовесов 17 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 35 мм до 60 мм позволяет легко установить её в удобном месте. Разъем N-гнездо с позолоченным центральным проводником обеспечивает наилучшую передачу мощности в течении длительного времени, водозащиту, простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Sirio GPF 703-N эффективная базовая антенна, предназначенная для использования радиолюбителями. Антенна рассчитана на работу в различных условиях окружающей среды, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа.
- Рабочие частоты 427-443 МГц. Настройка не требуется
- Тип антенны 3x5/8 длины волны, вертикальная коллинеарная
- Усиление 6.75 dBi
- КСВ не хуже 1.1 (на средней частоте)
- Мощность 200 Вт
- Угол излучения 0 градусов
- Сектор излучения по уровню -3 dB в Е-плоскости 24 градуса
- Сектор излучения в Н-плоскости 360 градусов
- Масса 0.9 кг
- Длина 1.78 м
- Длина противовесов 0.17 м
- Диаметр мачты 35-60 мм
- Ветровая нагрузка при 40 м/с- 55N
- Ветровая устойчивость 45 м/с
- Разъем N-гнездо
- Заземление по постоянному току
Комплектация Sirio SA 703 N
- Базовая UHF антенна Sirio SA 703-N
