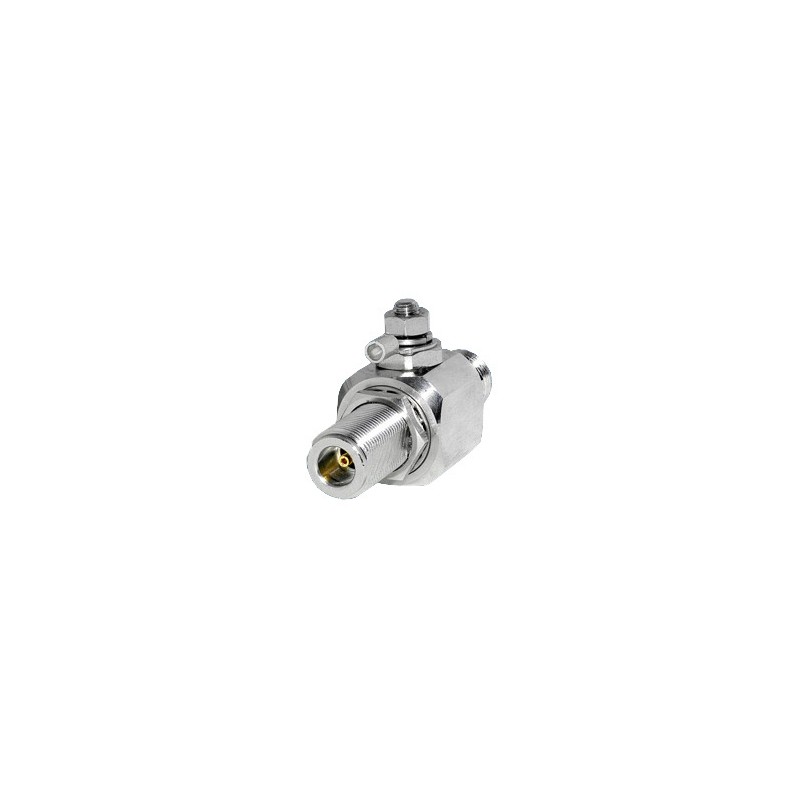

Radiolab N-722Q грозозащита для защиты радиооборудования от повреждений, вызванных атмосферными воздействиями и ударами молнией, от скачков напряжения, вызванных статическими разрядами, направляя энергию высокого напряжения в землю. Обеспечивает защиту при работе в широком диапазоне частот от постоянного тока до 3000 МГц и имеет максимальную подводимую мощность 250 Вт. Защищает радиооборудование при ударах молнии поблизости, но не при прямом попадании в антенну. Для защиты от прямого удара молнии требуется установка молниеотвода выше уровня антенны. Radiolab N-722Q вариант грозозащиты с разъемами подключения кабеля к радиостанции и к антенне - N-гнездо.
Radiolab N-722Q имеет КСВ менее 1.2 и гарантирует минимальные потери сигнала (менее 0.3 dB), обеспечивая оптимальное качество сигнала. Высокая подводимая мощность 250 Вт PEP гарантирует, что даже в системах с высокой мощностью ваше радиооборудование останется должным образом защищенным. Конструкция грозозащиты Radiolab N-722Q не является полностью водонепроницаемой. Поэтому устанавливать грозозащиту желательно в зоне минимального воздействия дождя или если это невозможно, то ее следует поместить в водонепроницаемый защитный кожух. Корпус грозозащиты из латуни, центральный проводник выполнены из меди с покрытием из золота. Корпус со специализированным покрытием (три аллой), а изолятор из фторопласта.
Грозозащита Radiolab N-722Q оснащена разъемами N-гнездо и N-гнездо под гайку и могут быть установлены на любом шкафу или любой плоской панели с толщиной стенки не более 5 мм, что обеспечивает безопасное и надежное соединение, сводя к минимуму потерю сигнала. Грозозащита Radiolab N-722Q имеет сменный газоразрядный элемент, который замыкает цепь антенны при превышении допустимого напряжения и отводит его через клемму заземление. Специальная клемма с винтом предназначена для подключения устройства грозозащиты к заземляющему кабелю с сечением не менее 4 мм2. Защитный газоразрядный элемент восстанавливает свое состояние после разряда многократно. В случае повреждения защитного элемента грозоразрядника его можно легко заменить на новый. Грозозащита Radiolab N-722Q полезна для применения как с радиостанциями, так со сканерами с чувствительными цепями входного сигнала. Отличное решение для применения в системах микроволнового диапазона и телекоммуникационных систем Tetra, LTE, 5G, Wi-Fi, WiMax, IEEE 802.11b/g. Надежная защита от скачков напряжения и высокая температурная стабильность, низкие вносимые потери, отличный уровень КСВ, работа в широком диапазоне частот от постоянного тока до 3 ГГц.
Для правильного функционирования грозозащиты Radiolab N-722Q подключение к заземлению обязательно. Система заземления должна быть выполнена в строгом соответствии с действующими нормативными актами, правилами и предписаниями электробезопасности.
- Рабочие частоты DC-3000 МГц
- Максимальная мощность 250 Вт
- Требуется заземление. Сечение провода заземления не менее 4 мм2
- КСВ не хуже 1.2 (1.08 - 2.45 ГГц, 1.12 - 3.5 ГГц)
- Вносимые потери не более 0,3 dB (2.5-3 ГГц), 0.25 dB (DC-2.5 ГГц)
- Сопротивление 50 Ом
- Напряжение пробоя постоянного тока 300 В
- Импульсный разряд тока 10 кА
- Диаметр 25.2 мм
- Длина 71.2 мм
- Вес 190 грамм
- Разъемы N-гнездо/N-штекер
Комплектация Radiolab N-722-Q
- Грозозащита Radiolab N-722Q (G02-G0102-01)
