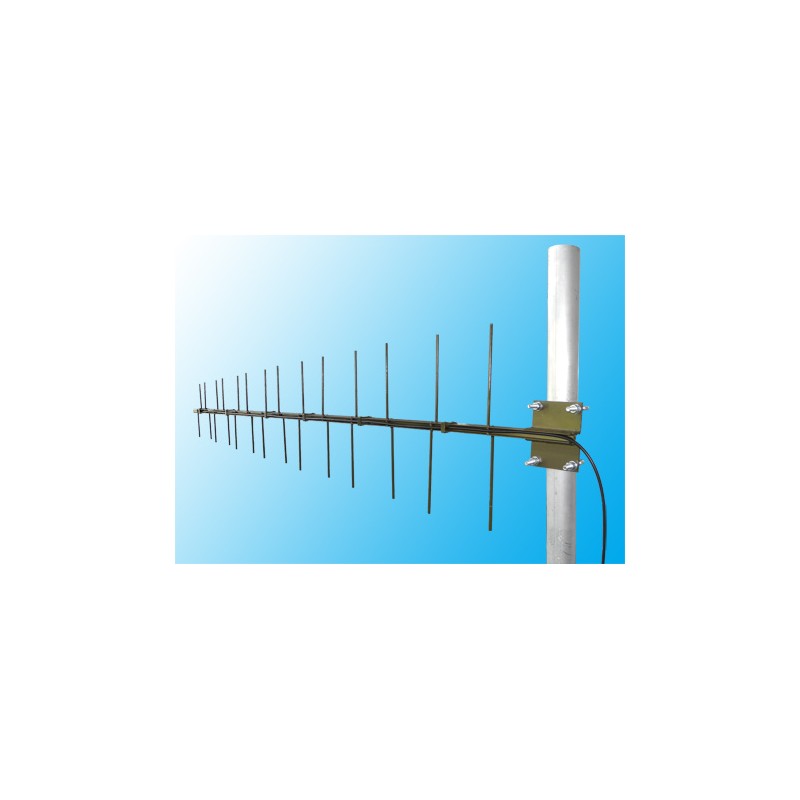

Radial LPA-UHF широкополосная логопериодическая направленная антенна.
Базовая направленная антенна Radial LPA-UHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Логопериодическая антенна Radial LPA-UHF изготовлена из алюминиевого сплава АД-31. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Длина траверсы антенны составляет 1.6 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial LPA-UHF от 35 до 55 мм. Конструктивно Radial LPA-UHF логопериодическая антенна для работы на частотах UHF диапазона.

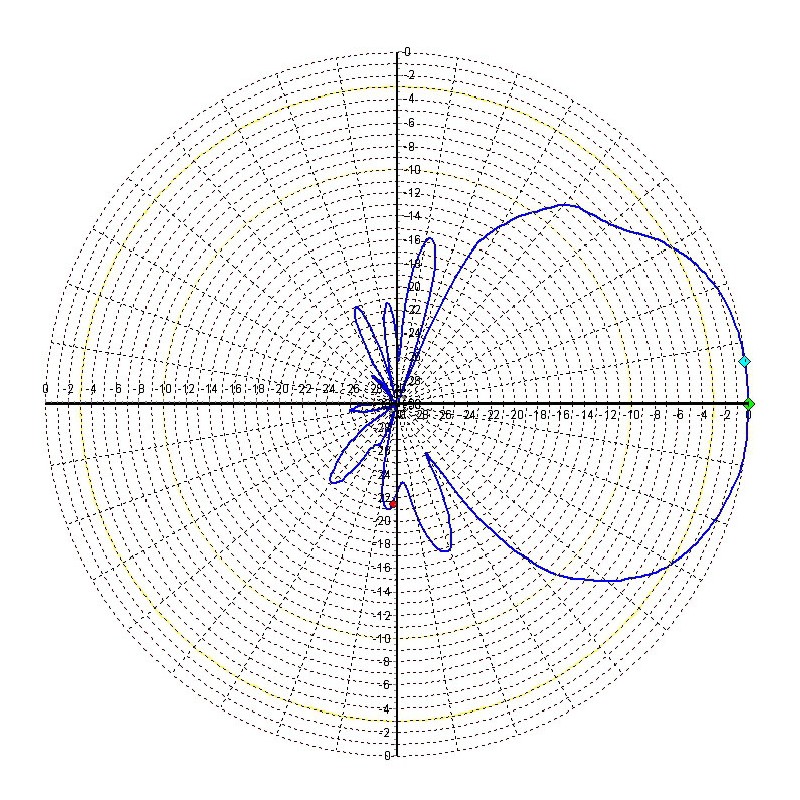

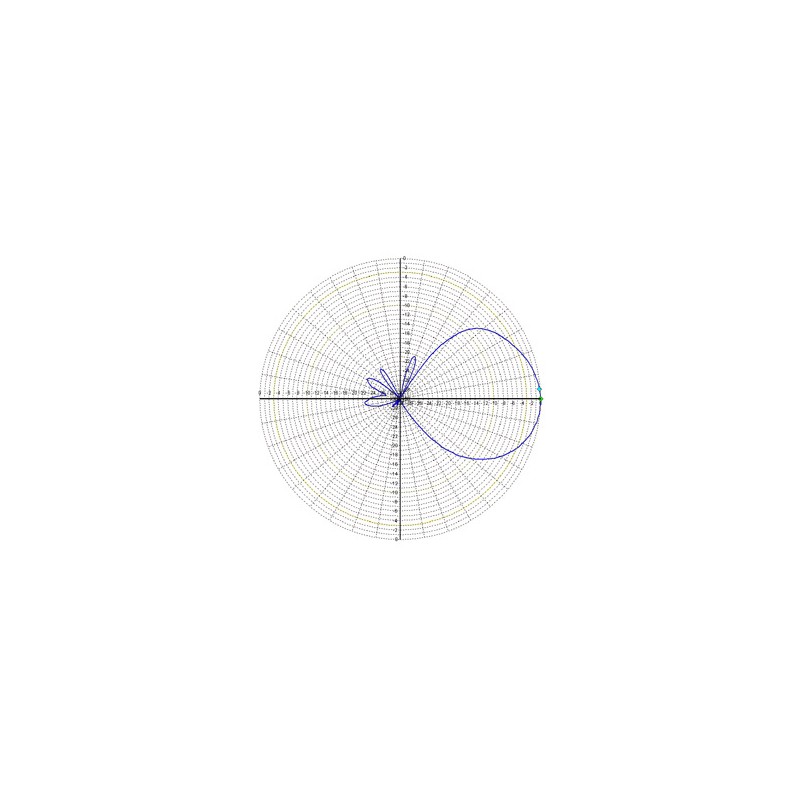

Работая в диапазоне частот от 380 МГц до 520 МГц, направленная антенна Radial LPA-UHF обеспечивает коэффициент усиления 12 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 70 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial LPA-UHF в вертикальной плоскости по уровню 3 dB составляет 44 градуса.
Radial LPA-UHF может применяться в качестве измерительной антенны при испытании различного радиотехнического оборудования, а так же для контроля радиоэфира в широкой полосе частот. Широкополосное согласующее устройство обеспечивает хороший КСВ во всей рабочей полосе. Высокое усиление позволяет строить эффективные линии радиосвязи при малых мощностях передатчиков, а также использовать эти антенны в качестве элементов антенных решёток для пассивных ретрансляторов.
- Частотный диапазон 380-520 МГц
- Тип антенны - направленная, логопериодическая
- Усиление 12 dBi
- Мощность 70 Вт
- Сопротивление 50 Ом

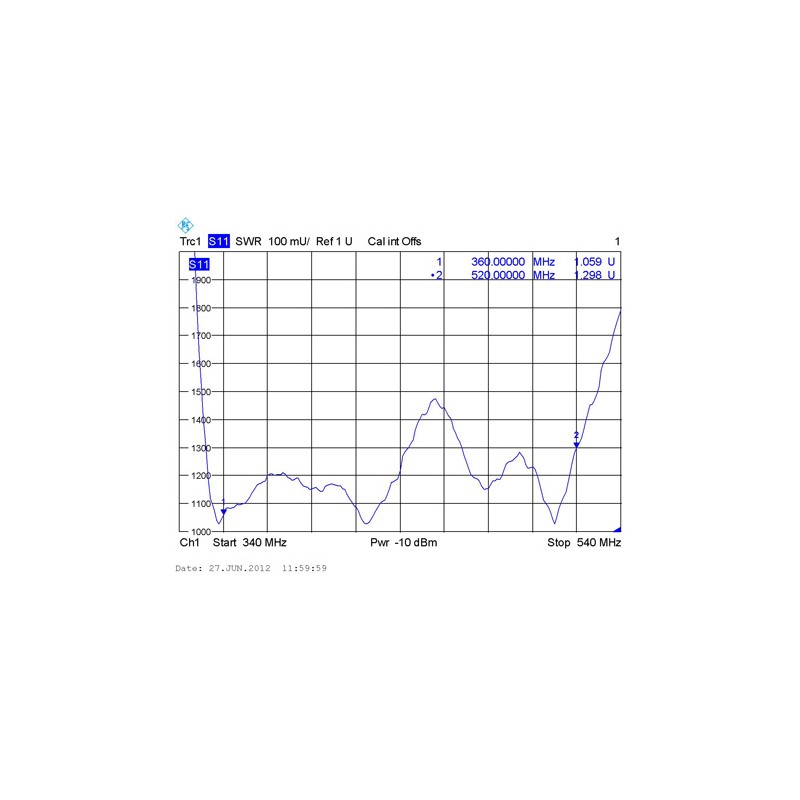

- КСВ не хуже 1.5
- Габариты 1600х380х40
- Длина траверсы 1.6 м
- Сектор излучения по уровню -3 dB в вертикальной плоскости плоскости 44 градуса
- Диаметр мачты 35-55 мм
- Разъем N-гнездо
Комплектация Radial LPA-UHF
- Базовая направленная UHF антенна Radial LPA-UHF
- Крепление на мачту
