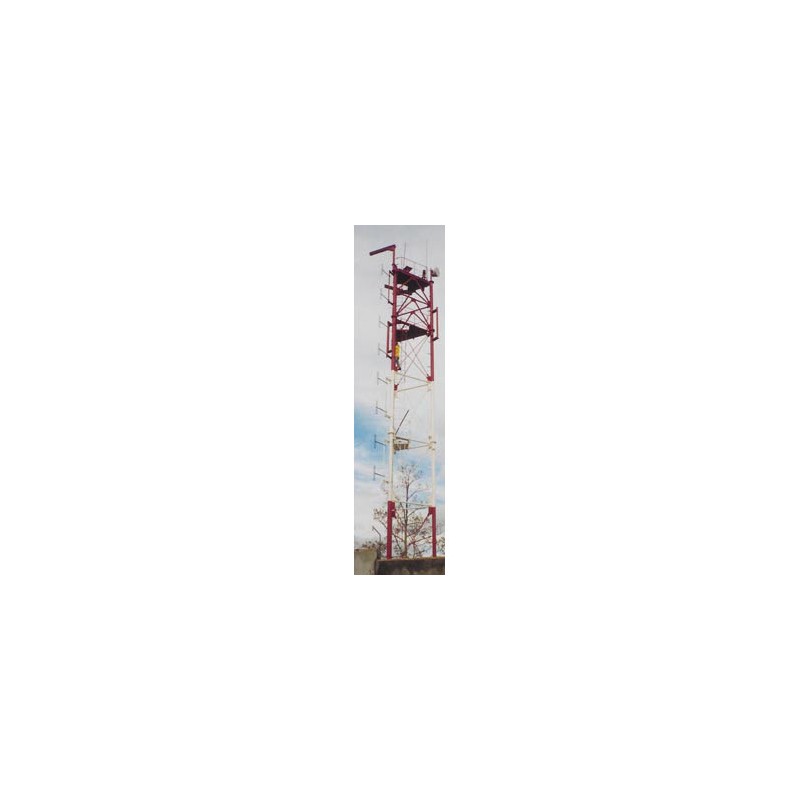

Базовая дипольная антенна диапазона VHF (136-174 МГц) Radial D8 VHF

Цена: 133 120 ₽

Купить

Артикул:

001807

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial D8 VHF базовая дипольная антенна для работы в диапазоне частот VHF. Антенна представляет собой стэк из 8мипетлевых вибраторов Пистолькорса скоммутированных по принципу параллельного сложения мощностей коллинеарно расположенных восьми активных петлевых вибраторов, что обеспечивает сохранение широкой рабочей полосы во всем диапазоне. Низкая чувствительность к промышленным помехам, сборно-разборная конструкция, возможность корректировки диаграммы направленности путем изменения расстояния от излучающего элемента до мачты, надежное полимерное покрытие.

Базовая направленная антенна Radial D8 VHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D8 VHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D8 VHF от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,6м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D8 VHF дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных восьми петлевых вибраторов Пистолькорса. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Работая в широком диапазоне частот от 136 МГц до 174 МГц, дипольная антенна Radial D8 VHF обеспечивает коэффициент усиления 11.15 dBi (OMNI), 14.15 dBi (Offset) и приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающих элементов до мачты, можно в небольших пределах корректировать диаграмму направленности. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D8 VHF в вертикальной плоскости по уровню 3 dB составляет 9 градусов.

Radial D8 VHF стэк, состоящий из восьми дипольных антенн Radial D1 VHF, которые устанавливаются на мачте друг над другом. Такая конфигурация позволит увеличить усиление и соответственно дальность действия, улучшить качество передачи голоса, улучшить надежность передачи данных а также разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, относительно низкая чувствительность к помехам промышленного происхождения и надежная конструкция обеспечат широкую сферу применения. Антенна обеспечивает высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
