Icom MN-100L базовая широкополосная дипольная антенна для работы в полосе частот от 1.5 МГц до 30 МГц, обеспечивая приемлимый КСВ при использования антенного тюнера.
Icom MN-100Lпредставляет собой асимметричный диполь, запитываемый с одного конца антенны. Примененный балун герметичен и для удобства монтажа а также разборки антенны её проволочное плечо выполнено съёмным. Балун крепится на мачту и согласует высокоомное сопротивление антенны, в стандартные 50 Ом. Наилучший вариант установки антенны Icom MN-100L с точки зрения эффективности диагональная натяжка антенны.
Общая длина антенны Icom MN-100L составляет 15 метров и состоит из одного плеча, а излучатель изготовленн из стального тросика. Подключение антенны Icom MN-100L к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна. Для подключения излучателей антенны на балуне имеются два винтовых клеммных соединений с гайками барашек. Антенне нужно обеспечить заземление.
Icom MN-100L широкополосная дипольная антенна для работы в полосе от 1.5 МГц до 30 МГц. Для эффективной работы требует применения антенного тюнера. Антенна Icom MN-100L рассчитана на подводимую пиковую мощность 200 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Icom MN-100L компактная широкополосная антенна для диагональной установки и эксплуатации в различных условиях, в том числе на морских судах. Установить полноразмерную антенну на яхте или лодке очень сложно. Антенна Icom MN-100L разработана для размещения в условиях ограниченного пространства и обеспечивает приемлимый КСВ с короткими излучателями в широкой полосе рабочих частот. Антенна компактная и занимает мало места, очень легкая, быстро и без каких либо затруднений устанавливается. Весь диапазон КВ в одной антенне, не требует заземления, всего один линейный провод с запиткой по центру.
- Диапазон частот 1.5-30 МГц. Требуется антенный тюнер
- Поляризация горизонтальная
- КСВ не хуже 2
- Мощность 200 Вт SSB, 100 Вт CW/FM
- Сопротивление 50 Ом
- Длина 15 м
- Вес 1.23 кг
- Разъем PL-гнездо

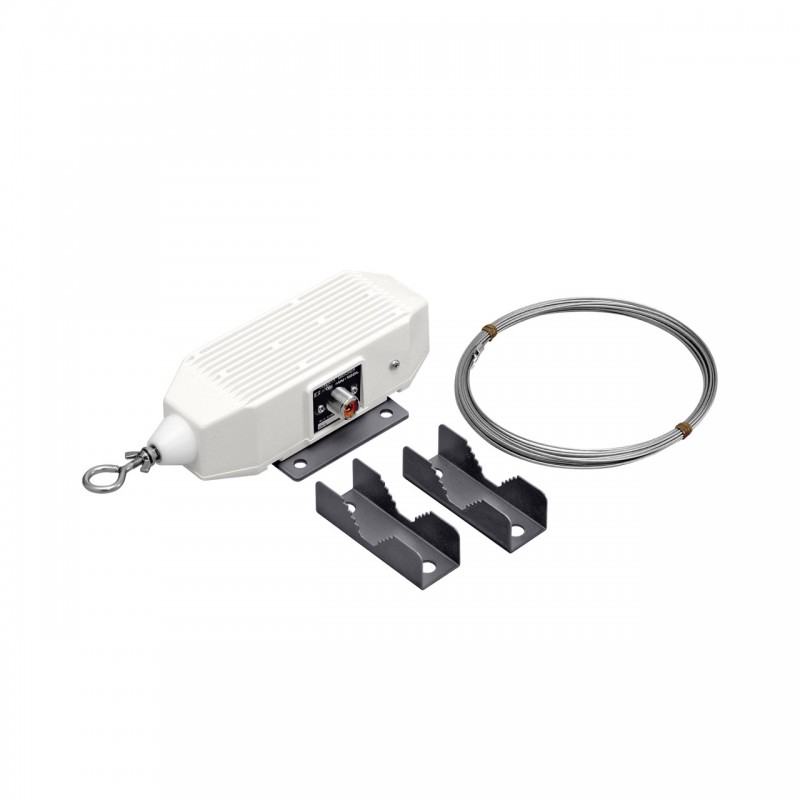

Комплектация Icom MN-100L
- Антенна Icom MN-100L
