Diamond F23 базовая вертикальная антенна для работы на частотах 144-174 МГц. Трехсекционная профессиональная базовая антенна с возможностью настройки на требуемую частоту.

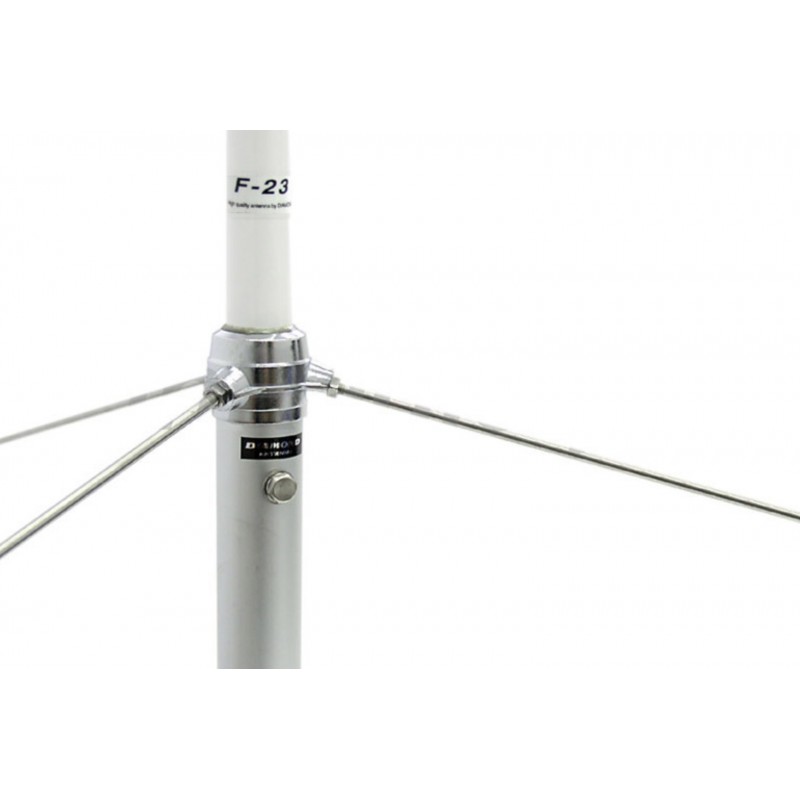

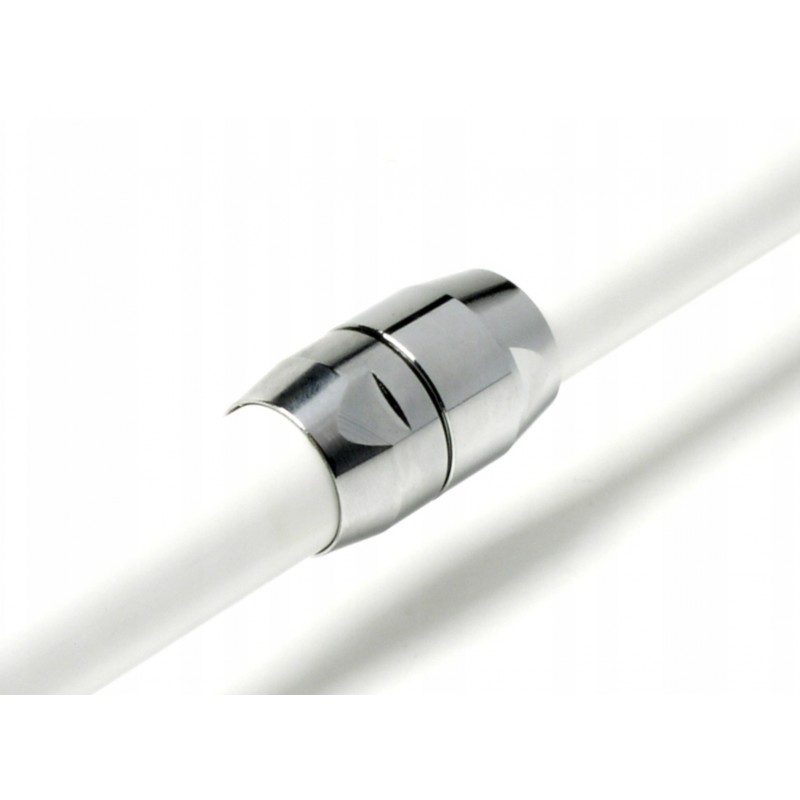

Вертикальная базовая антенна Diamond F23 имеет прочную конструкцию. Излучающие элементы из меди помещены в корпус из трех секций армированного стекловолокном пластика (FRP), обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная, водонепроницаемые соединительные муфты защищают от влаги, обеспечивая стабильный уровень КСВ и длительный срок службы даже в суровых погодных условиях. Основание антенны из алюминия с покрытием, радиальные элементы из нержавеющей стали. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Diamond F23 разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Diamond F23 представляет вертикал с тремя волновыми элементами по 5/8 длины волны. Согласование антенны с 50 Омным трактом осуществляется согласующим устройством с использованием фазового индуктора, заземленного по постоянному току.
Базовая антенна Diamond F23 обеспечивает работу в широкой полосе частот от 144 МГц до 174 МГц с возможностью подстройки излучателя на нужную частоту для лучшего согласования в соответствии с прилагаемым графиком. Без настройки антенна работает в 2 метровом диапазоне любительской радиосвязи от 144 до 146 МГц. Антенна Diamond F23 обеспечивает высокий коэффициент усиления и низкое значение КСВ на всем рабочем диапазоне частот, что улучшает качество сигнала и дальность передачи. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.

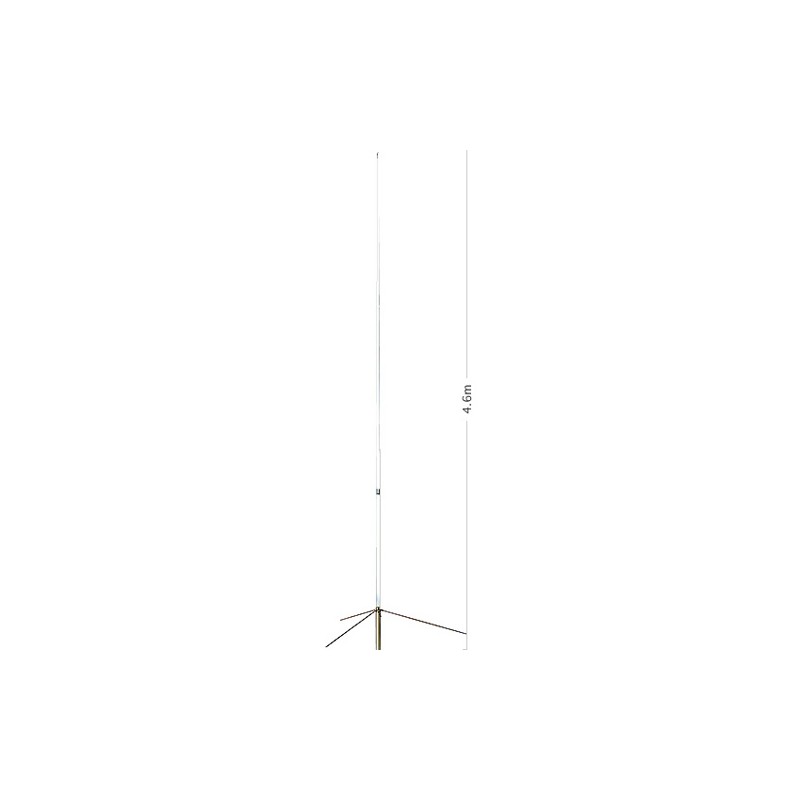

Длина антенны Diamond F23 составляет 4.6 м, длина противовесов 52 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 30 мм до 62 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Базовая антенна Diamond F23 идеально подходит для пользователей, которым требуется надёжность, стабильная работа на больших расстояниях и высококачественная связь в любых условиях. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
- Частотный диапазон 144-174 МГц. Настраиваемая
- Тип 3x5/8 длины волны, вертикальная
- Усиление 7.8dB
- КСВ не хуже 1.5
- Мощность 200 Вт
- Ветровая нагрузка 50 м/с
- Длина 4.6м
- 3и секции
- Вес 1.7кг
- Диаметр мачты 30-62 мм
- Разъем SO239
Комплектация Diamond F23
- Базовая антенна Diamond F23
- Крепление на мачту
