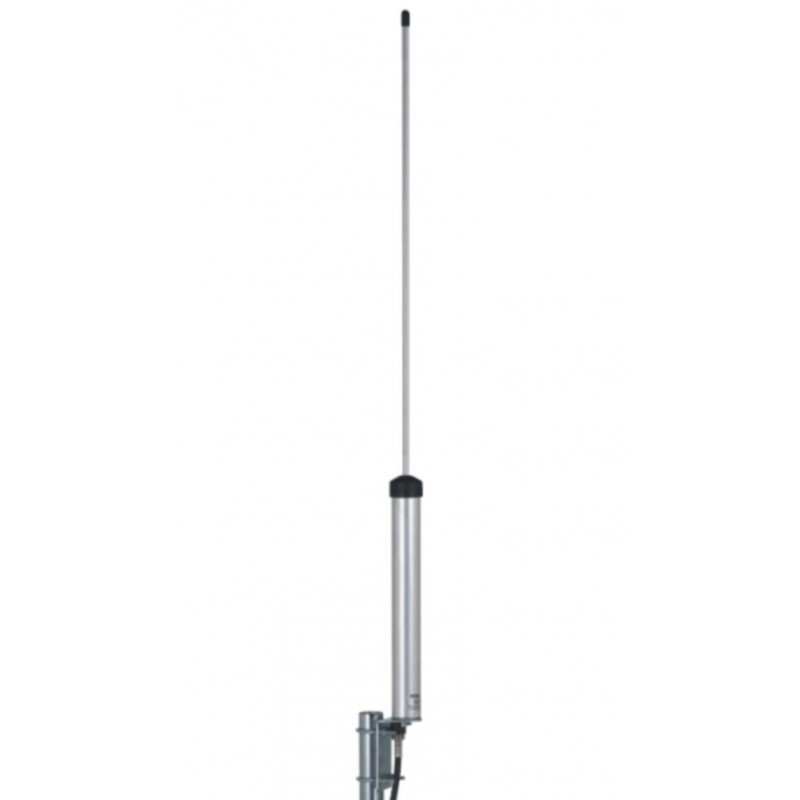

Sirio CX 140 U базовая вертикальная антенна для работы на частотах 140-144 МГц. Односекционная профессиональная базовая антенна не требующая дополнительной настройки.
Вертикальная базовая антенна Sirio CX 140 U имеет прочную конструкцию из высококачественного алюминия, обеспечивающего устойчивость к механическим повреждениям и внешним факторам окружающей среды. Антенна полностью изготовлена из алюминиевых трубок для обеспечения высокой прочности, с небольшими вставками из нейлона. Конструкция антенны прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоко надежной и долговечной. Антенна Sirio CX 140 U разработана для работы в условиях сильных ветровых нагрузок. Площадь ветровой поверхности антенны составляет всего 0,04 м², что делает её пригодной для использования в суровых погодных условиях. Конструктивно Sirio CX 140 U это коаксиальная антенна J-pole с одним волновым элементом 3/4 длины волны. Согласование антенны с 50 Омным трактом осуществляется согласующим устройством типа Gamma Match, заземленного по постоянному току.
Базовая антенна Sirio CX 140 U обеспечивает работу в узкой полосе частот от 140 МГц до 144 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Sirio CX 140 U обеспечивает коэффициент усиления 2.15 dBi и низкий уровень КСВ на всем рабочем диапазоне частот, что улучшающий качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio CX 140 U в E-плоскости по уровню 3 dB составляет 68 градусов, в H-плоскости - 360 градусов. Угол излучения 0 градусов. Антенна обладает полосой пропускания 6 МГц. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Длина антенны Sirio CX 140 U составляет 1.66 м, без противовесов. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 250 Вт. Совместимость с мачтами диаметром от 35 мм до 42 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Базовая антенна Sirio CX 140 U разработанна для профессионалов из всех сфер деятельности, гарантирует высочайшую надежность в любых условиях, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа.
- Частотный диапазон 140-144 МГц. Настройка не требуется
- Тип антенны 3/4, вертикальная коаксиальная J-pole
- КСВ не хуже 1.2 (на центральной частоте)
- Усиление 2.15dBi
- Мощность 250 Вт
- Угол излучения 0 градусов
- Сектор излучения по уровню -3 dB в Е-плоскости 68 градусов
- Сектор излучения в Н-плоскости 360 градусов
- Полоса Пропускания 6 МГц
- Длина 1.66м
- Масса 0.75 кг
- Диаметр мачты 35-42 мм
- Ветровая нагрузка при 40 м/с - 51N
- Ветровая устойчивость 50 м/с
- Заземление по постоянному току

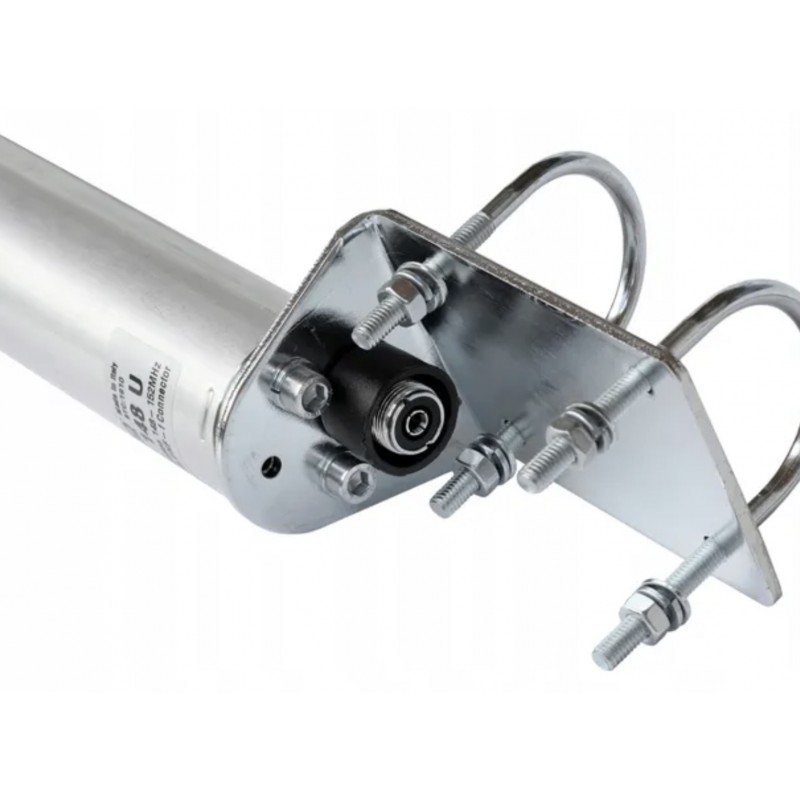

- Разъем SO239
Комплектация Sirio CX 140 U
- Базовая антенна Sirio CX 140 U

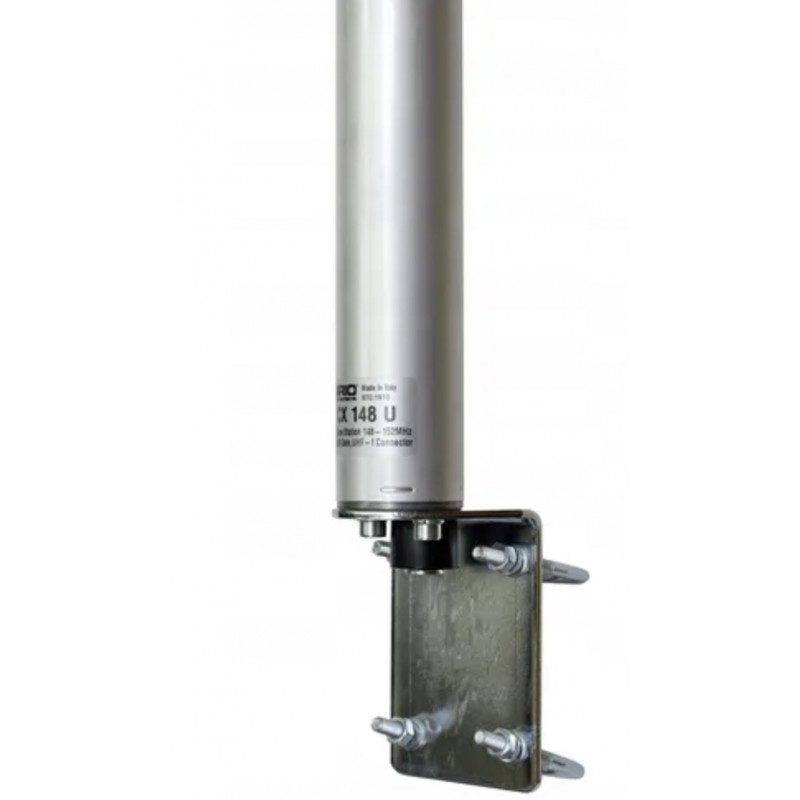

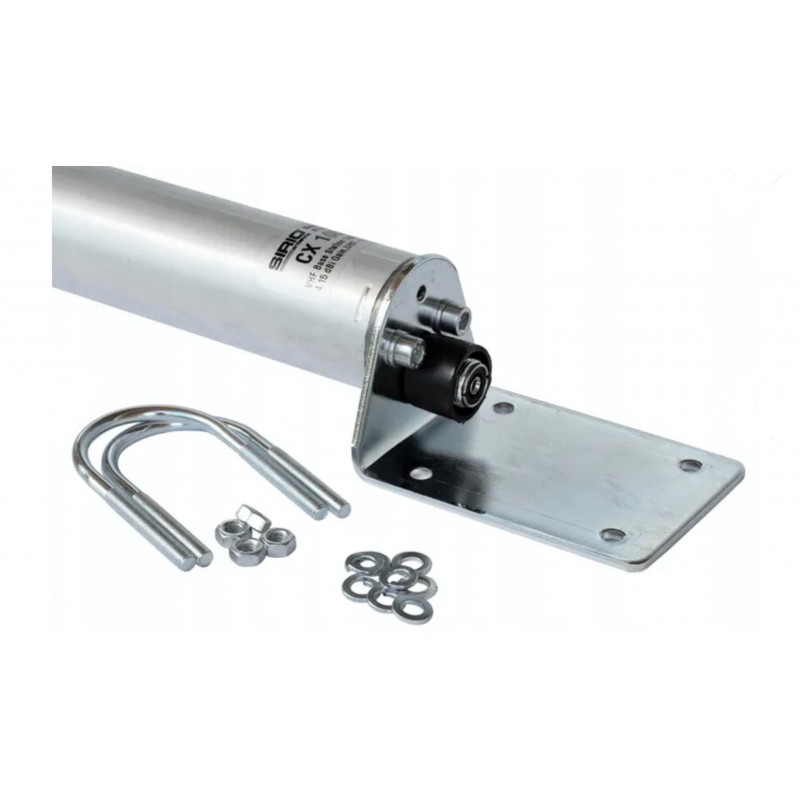

- Крепление на мачту
