Track GP 3-E базовая вертикальная антенна для работы на частотах 135-175 МГц. Односекционная профессиональная базовая антенна, требующая настройки на рабочую частоту.
Вертикальная базовая антенна Track GP 3-E имеет прочную конструкцию, которая обеспечивает устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Track GP 3-E разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Track GP 3-E представляет вертикал типа Ground Plane с одним волновым элементом 5/8 длины волны.
Для эффективной работы базовая антенна Track GP 3-E требует настройки на конкретную частоту в диапазоне от 135 МГц до 175 МГц, на частотах 2 метрового диапазона. Настройка антенны на необходимую частоту осуществляется подрезкой излучающего элемента до необходимого размера в соответствии с подробной инструкцией. Без обрезки, что позволит перенастроить антенну на другую частоту. Антенна Track GP 3-E обеспечивает коэффициент усиления до 3.65 dBi и низкий уровень КСВ на всем рабочем диапазоне частот, что улучшает качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Track GP 3-E в E-плоскости по уровню 3 dB составляет 67 градусов, в H-плоскости - 360 градусов. Угол излучения 18 градусов. Антенна обладает полосой пропускания 6.7 МГц. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Длина антенны Track GP 3-E составляет 1.48 м, длина противовесов 53 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 30 мм до 62 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Базовая антенна Track GP 3-E всенаправленная однодиапазонная базовая антенна, которая обеспечивает превосходную производительность и предназначена для использования как наземных, так и морских служб. Антенна рассчитана на работу в различных условиях окружающей среды, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа. Антенна Track GP 3-E бюджетный и полный аналог известной и одной из самых популярных моделей антенн - Sirio GP 3E.
- Частотный диапазон 135-175 МГц. Требуется настройка
- Тип антенны 5/8. Вертикальная Ground Plane
- КСВ не хуже 1.2 (на резонансной частоте)
- Усиление 3.65 dBi
- Мощность 200 Вт
- Угол излучения 18 градусов
- Сектор излучения по уровню -3 dB в Е-плоскости 67 градусов
- Сектор излучения в Н-плоскости 360 градусов
- Полоса Пропускания 6.7 МГц
- Масса 0.57 кг
- Длина 1.48 м
- Диаметр мачты 25-30 мм
- Длина противовесов 0.53 м
- Ветровая нагрузка при 40 м/с - 28N
- Ветровая устойчивость 40 м/с
- Разъем SO239
- Грозозащита - заземление по постоянному току
В нашем каталоге также представлены полностью аналогичные антенны Sirio GP 3E, Radial GP 5/8 VHF и Project GPE 5/8 VHF.

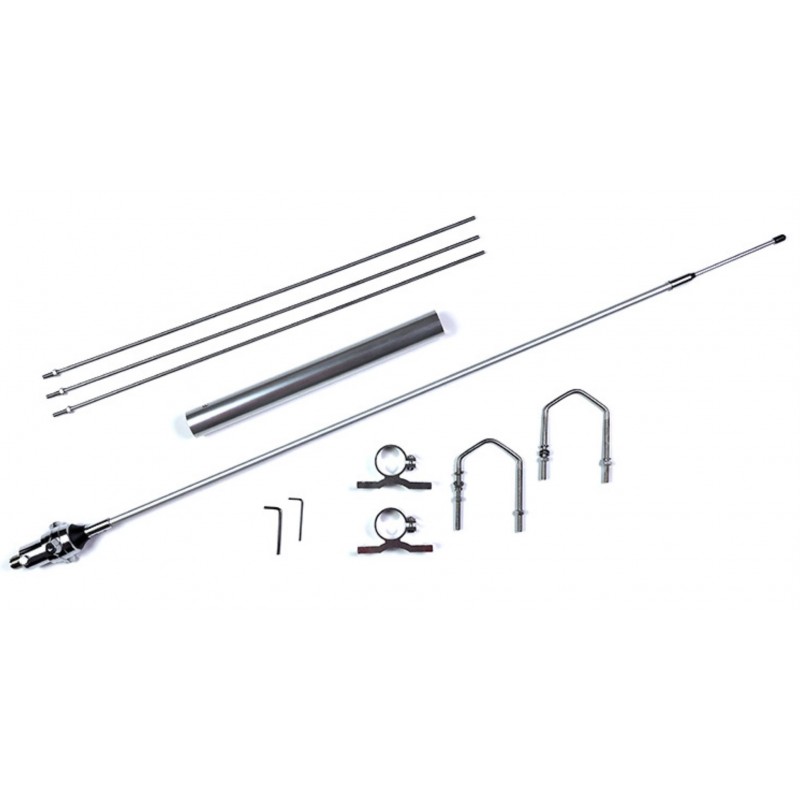

Комплектация Track GP 3-E
- Базовая антенна Track GP 3-E
- Противовесы
- Трубка
- Крепление на мачту
