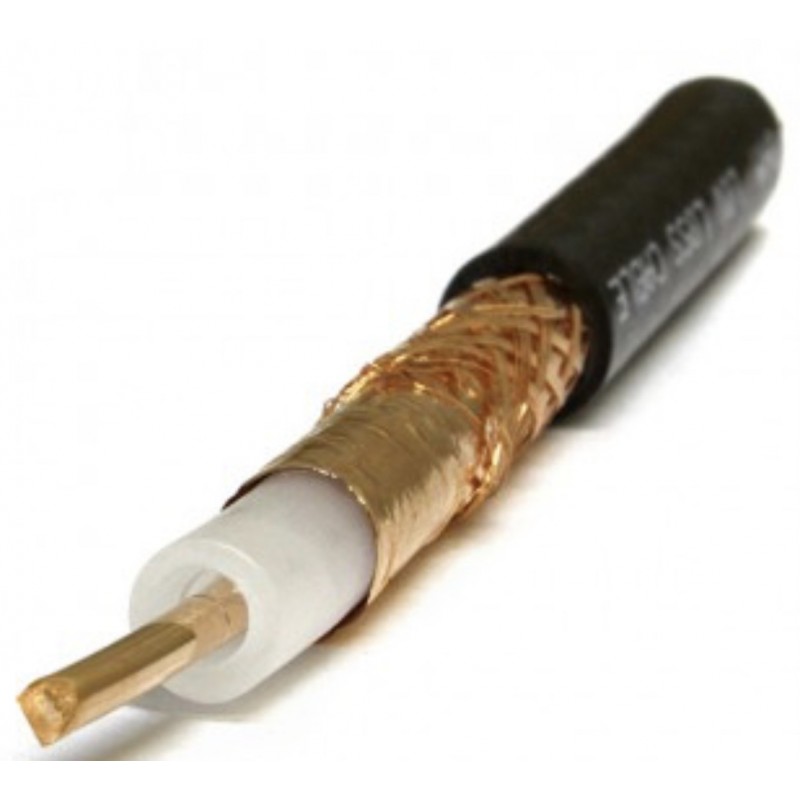

Siva RH-100 коаксиальный кабель 50 Ом с очень низкими потерями. Имеет внешний диаметр оболочки 9.7 мм, эластичный вспененный диэлектрик из полиэтилена с воздушной прослойкой, плотный двойной экран, сплошной центральный проводник из чистой меди, оболочка кабеля изготовлена из материала стойкого к ултрафиолетовому излучению.
Кабель Siva RH-100 имеет импеданс 50 ± 2 Ом и низкую погонную емкость < 80 пФ/м, что обеспечивает надежную целостность сигнала и совместимость с широким спектром устройств. Рассчитанный на температуру до 70 градусов Цельсия, он сохраняет производительность в различных условиях. Кабель Siva RH-100 имеет плотность оплетки 50 процентов для защиты от помех и минимизации потерь по уровню сигнала.
- Импеданс 50 +/-2 Ом
- Внешний диаметр 9.7 мм
- Минимальный радиус изгиба 48.5 мм (однократно), 97 мм (многократно)
- Погонная емкость менее 80 пФ/м
- Диаметр центральной жилы 2.5 мм. Проводник сплошной из чистой меди
- Сопротивление центрального проводника по постоянному току 3.7 Ом/км
- Диаметр диэлектрика 6.9 мм. Эластичный вспененный полиэтилен с воздушной прослойкой
- Материал оболочки PVC (поливинилхлорид). Цвет черный. Толщина 1.1 мм
- Напряжение пробоя оболочки 5500 В
- Основной экран медная фольга на ленте из полиэстра. Плотность 100 процентов. Толщина 0.05 мм
- Конфигурация оплетки 96х7.5х0.12 мм. Чистая медь. Плотность 50 процентов. Толщина 0.25 мм
- Сопротивление оплетки по постоянному току 12.5 Ом/км
- Эффективность экранирования (максимум) 75 дБ
- Вес 128.4 кг/км
- Температура эксплуатации от -30 градусов до +70 градусов
- Типовое затухание на частоте 5 МГц - 0.9 дБ/100м
- Типовое затухание на частоте 10 МГц - 1.2 дБ/100м
- Типовое затухание на частоте 50 МГц - 2.5 дБ/100м
- Типовое затухание на частоте 100 МГц - 3.6 дБ/100м
- Типовое затухание на частоте 200 МГц - 5.3 дБ/100м
- Типовое затухание на частоте 400 МГц - 7.9 дБ/100м
- Типовое затухание на частоте 500 МГц - 9 дБ/100м
- Типовое затухание на частоте 600 МГц - 10 дБ/100м
- Типовое затухание на частоте 800 МГц - 11.7 дБ/100м
- Типовое затухание на частоте 1000 МГц - 13.2 дБ/100м
- Типовое затухание на частоте 1350 МГц - 15.8 дБ/100м
- Типовое затухание на частоте 1500 МГц - 16.6 дБ/100м
- Типовое затухание на частоте 1750 МГц - 18.7 дБ/100м
- Типовое затухание на частоте 2150 МГц - 20.6 дБ/100м
- Типовое затухание на частоте 2250 МГц - 21.2 дБ/100м
- Типовое затухание на частоте 2500 МГц - 22.6 дБ/100м
- Типовое затухание на частоте 2750 МГц - 23.8 дБ/100м
- Типовое затухание на частоте 3000 МГц - 25.1 дБ/100м
