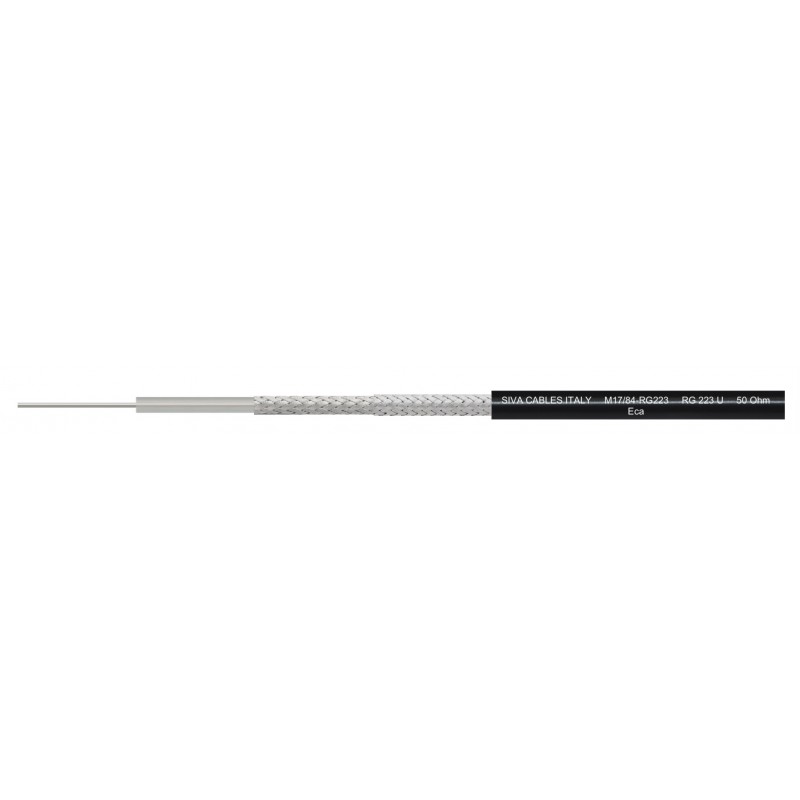

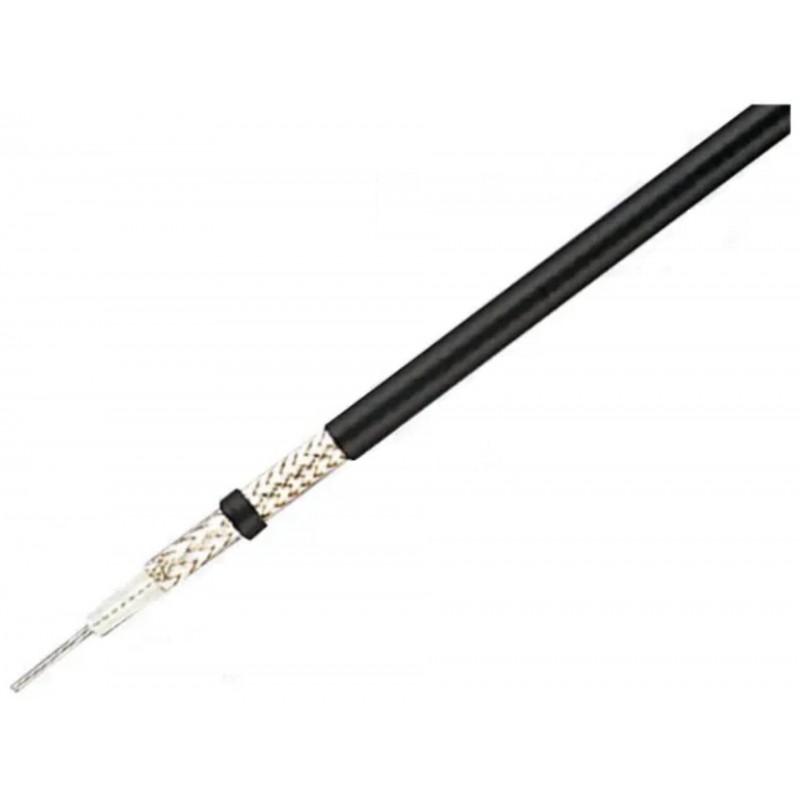

Siva RG-223 U коаксиальный кабель 50 Ом. Имеет небольшой диаметр оболочки 5.4 мм, плотный двойной экран из посеребренной меди, сплошной центральный проводник из посеребренной меди, диэлектрик из полиэтилена низкого давления, оболочка кабеля изготовлена из поливинилхлорида, стойкого к ултрафиолетовому излучению. Соответствует требованиям военного стандарта MIL-C-17F
Кабель Siva RG-223 U имеет импеданс 50 ± 2 Ом и погонную емкость < 100 пФ/м, что обеспечивает надежную целостность сигнала и совместимость с широким спектром устройств. Рассчитанный на температуру до 70 градусов Цельсия, он сохраняет производительность в различных условиях. Кабель Siva RG-223 U имеет плотность оплетки 98 процентов для защиты от помех и минимизации потерь по уровню сигнала.
- Импеданс 50 +/-2 Ом
- Внешний диаметр 5.4 мм
- Минимальный радиус изгиба 27 мм (однократно), 54 мм (многократно)
- Погонная емкость менее 100 пФ/м
- Диаметр центральной жилы 0.9 мм. Проводник сплошной из посеребренной меди
- Сопротивление центрального проводника по постоянному току 28 Ом/км
- Диаметр диэлектрика 2.95 мм. Полиэтилен низкого давления
- Материал оболочки PVC (поливинилхлорид). Цвет черный. Толщина 0.7 мм
- Напряжение пробоя оболочки 5500 В
- Двойной экран из посеребренной меди
- Конфигурация оплетки 112х3.5х0.13 мм. Плотность оплетки первого слоя 98 процентов. Плотность оплетки второго слоя 97 процентов
- Сопротивление оплетки по постоянному току 8 Ом/км
- Эффективность экранирования (максимум) 78 дБ
- Вес 59.9 кг/км
- Температура эксплуатации от -30 градусов до +70 градусов
- Типовое затухание на частоте 5 МГц - 2.6 дБ/100м
- Типовое затухание на частоте 10 МГц - 3.8 дБ/100м
- Типовое затухание на частоте 30 МГц - 7.1 дБ/100м
- Типовое затухание на частоте 50 МГц - 9.2 дБ/100м
- Типовое затухание на частоте 150 МГц - 16.6 дБ/100м
- Типовое затухание на частоте 220 МГц - 20.3 дБ/100м
- Типовое затухание на частоте 450 МГц - 30.1 дБ/100м
- Типовое затухание на частоте 600 МГц - 35.4 дБ/100м
- Типовое затухание на частоте 800 МГц - 41.6 дБ/100м
- Типовое затухание на частоте 900 МГц - 44.5 дБ/100м
- Типовое затухание на частоте 1000 МГц - 47.4 дБ/100м
- Типовое затухание на частоте 1500 МГц - 60.5 дБ/100м
- Типовое затухание на частоте 1800 МГц - 67.4 дБ/100м
- Типовое затухание на частоте 2000 МГц - 72.2 дБ/100м
- Типовое затухание на частоте 2500 МГц - 82.6 дБ/100м
- Типовое затухание на частоте 3000 МГц - 90.5 дБ/100м
- Типовое затухание на частоте 5200 МГц - 126.3 дБ/100м
- Типовое затухание на частоте 5800 МГц - 136.7 дБ/100м
