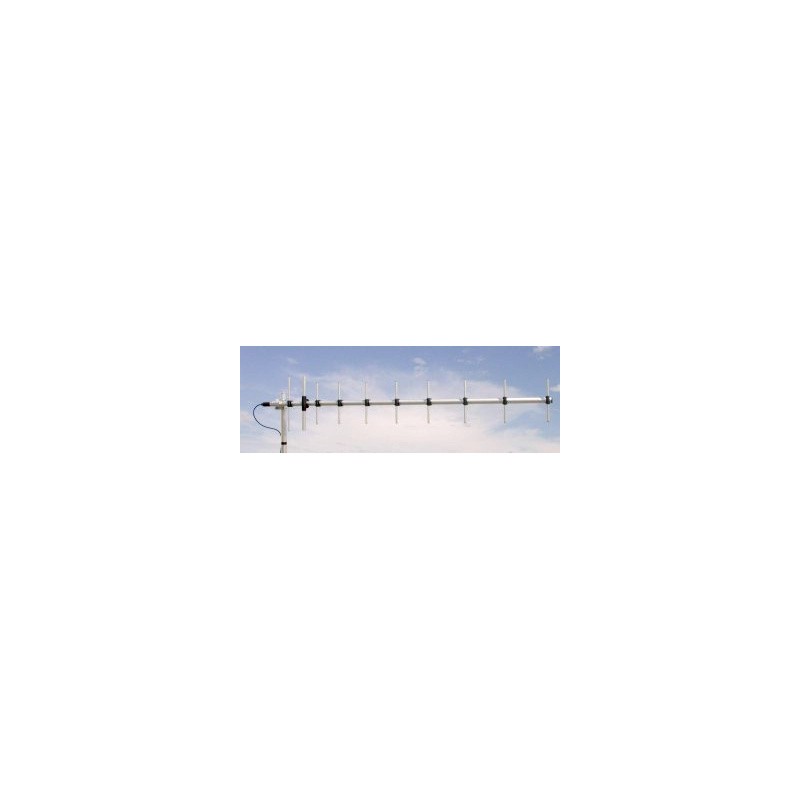

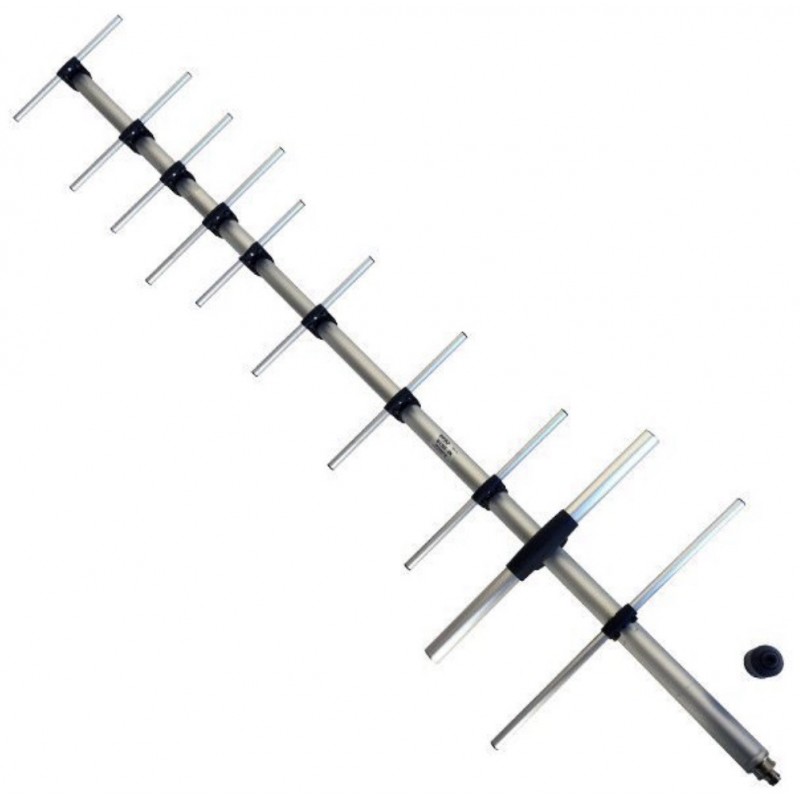

Sirio WY 400-10N базовая десятиэлементная направленная антенна - Яги - для работы на частотах UHF. Антенна отличается простотой сборки и установки, отсутствием настройки после установки и уникальными характеристиками, такими как высокий коэффициент усиления и соотношение фронт-тыл.
Базовая направленная антенна Sirio WY 400-10N имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все алюминиевые детали защищены анодированием, крепежные элементы изготовлены из нержавеющей стали и оцинкованной стали, монтажный кронштейн Sirio FT-6, который идет в комплекте, выполнен из экструдированного алюминия для максимальной прочности. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 2 м. Диаметр мачты, на которую можно установить базовую направленную антенну Sirio WY 400-10N от 35 до 60 мм. Радиус поворота антенны составляет 1.9 метра. Площадь ветровой поверхности антенны составляет всего 0,115 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Sirio WY 400-10N направленная десяти элементная антенна с гамма согласованием для работы на любительских частотах UHF диапазона. Антенна использует систему питания, которая разработана для обеспечения высоко симметричной диаграммы направленности в обеих плоскостях (Е и Н). Sirio WD 400-10N спроектирована на компьютере и показывает высокий уровень усиления и отличную диаграмму направленности в рабочем диапазоне частот.

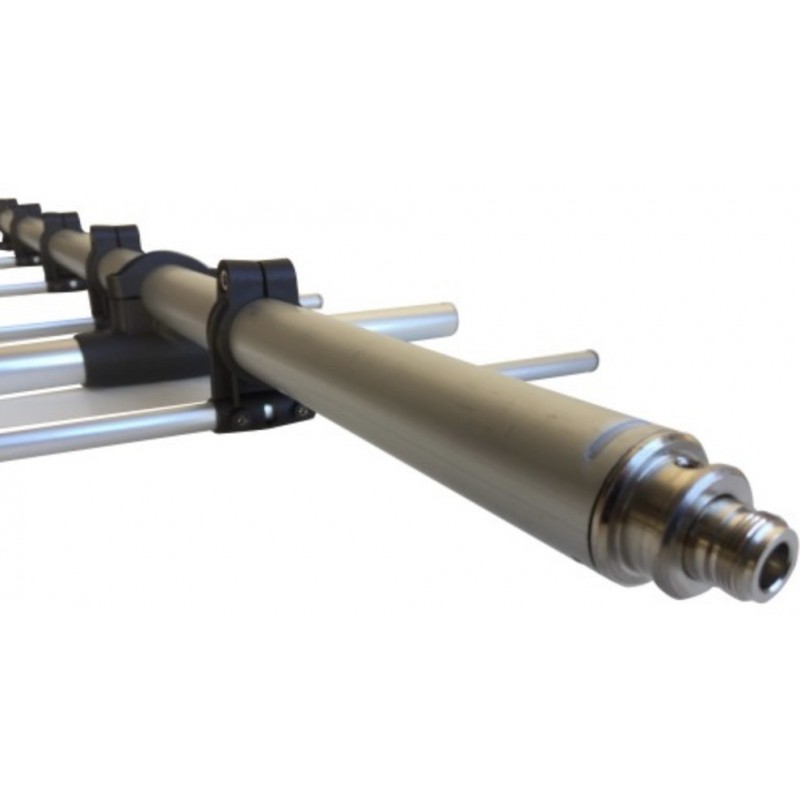

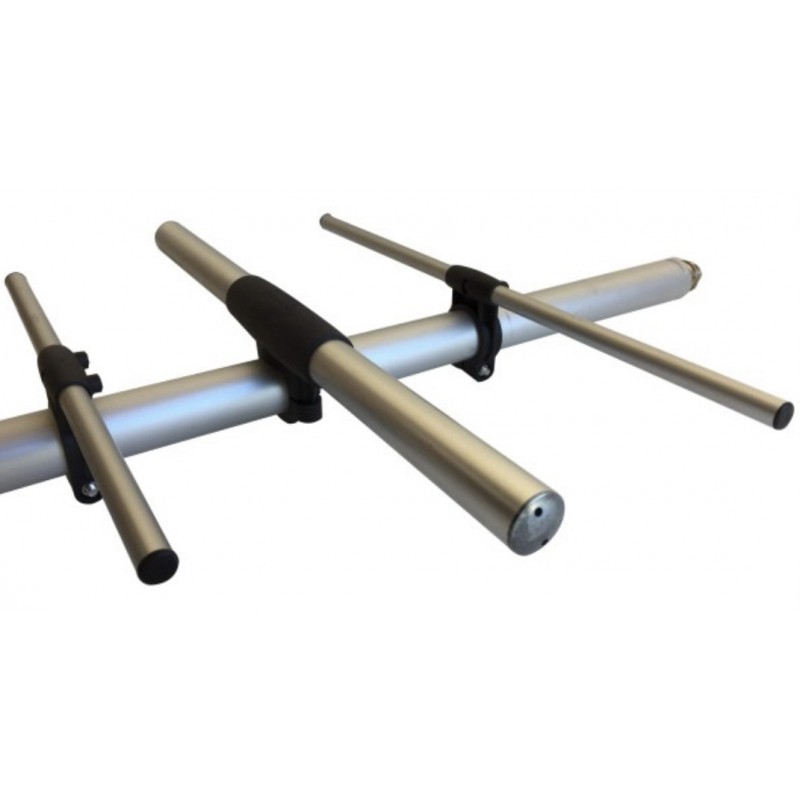

Работая в диапазоне частот от 400 МГц до 470 МГц, направленная антенна Sirio WY 400-10N обеспечивает коэффициент усиления 14 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 150 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Разъем N-типа обеспечивает простоту установки и совместимость с различными устройствами. Для защиты места подвода кабеля к антенне предусмотрен защитный колпачок из EPDM резины. Сечение подводимого кабеля в заводском варианте 5-7 мм. При подведении кабеля с сечением 10 мм и более необходимо подрезать конус колпачка до требуемого диаметра. Активный элемент снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата.
Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio WY 400-10N в E плоскости по уровню 3 dB составляет 45 градусов, в H плоскости - 50 градусов. Антенна Sirio WY 400-10N имеет соотношение фронт-тыл более 18 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала.
Sirio WY 400-10N высококачественная десяти элементная направленная антенна UHF диапазона. Широкополосная, высокая эффективность, легкая сборка, работа в любых погодных условиях. При правильной установке и настройке обеспечит большую дальность радиосвязи. Антенна Sirio WY 400-10N может быть использована для создания стэков, состоящих из 2х и 4х направленных антенн как в горизонтальной, так и вертикальной поляризации, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетом полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
- Рабочие частоты 400-470 МГц. Настройка не требуется
- 10 элементов
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.5
- Мощность 150Вт
- Сопротивление 50 Ом
- Усиление 14 dBi
- Коэффициент фронт-тыл более 18 dB
- Сектор излучения по уровню -3 dB в E плоскости 45 градусов
- Сектор излучения по уровню -3 dB в H плоскости 50 градусов
- Вес 2.04 кг
- Габариты 2000x375 мм
- Длина траверсы 2.12 м
- Диаметр траверсы 32 мм
- Длина активного элемента 0.38 м
- Диаметр активного элемента 24 мм
- Длина пассивных элементов 0.396 м, 0.292 м, 0.279 м, 0.276 м, 0.271 м, 0.264 м, 0.26 м, 0.255 м, 0.246 м
- Диаметр пассивных элементов 12 мм
- Радиус поворота антенны 1.9 м
- Ветровая устойчивость 35 м/с, при облединении 28 м/с
- Ветровая нагрузка при 45 м/с - 142N
- Диаметр мачты 35-60 мм
- Разъем N-гнездо
Комплектация Sirio WY 400-10N
- Базовая направленная UHF антенна Sirio WY 400-10N
- Крепление на мачту
