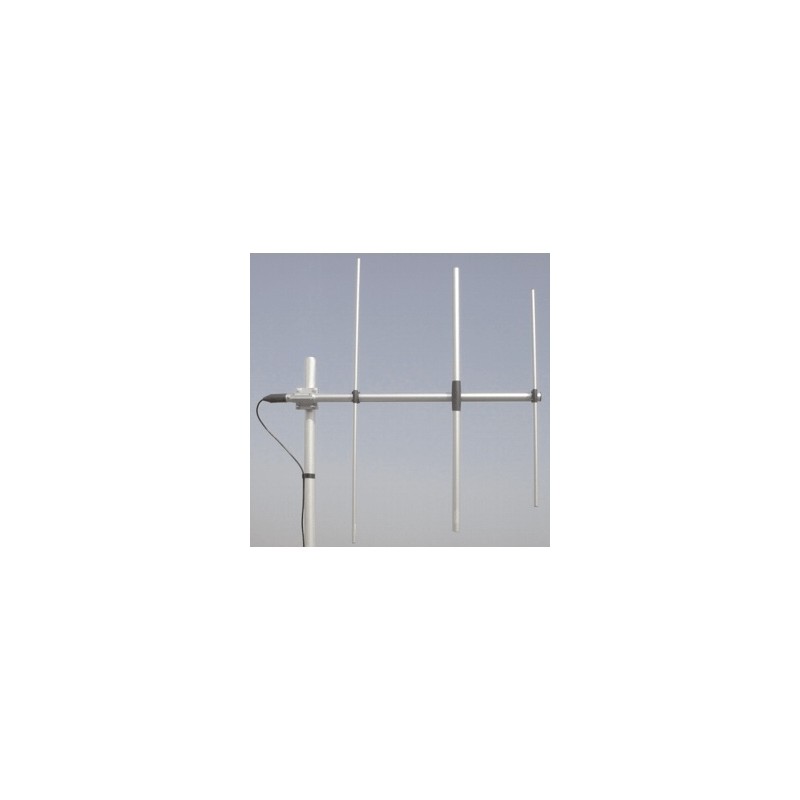

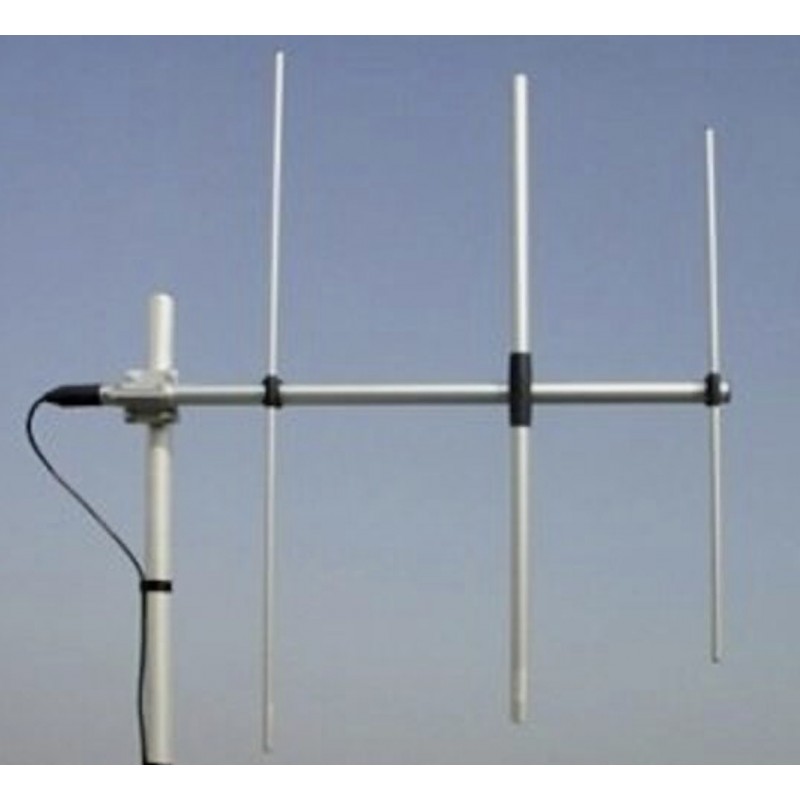

Sirio WY 108-3N базовая направленная антенна Yagi для работы в полосе частот авиационного диапазона от 108 МГц до 137 МГц. Трехэлементная профессиональная направленная антенна, не требующая настройки.

Направленная базовая антенна Sirio WY 108-3N имеет прочную конструкцию из анодированного алюминия, никелированной латуни, термопластика и EPDM резины. Конструкция антенны обеспечивает устойчивость к механическим повреждениям и внешним факторам окружающей среды, в течении длительного срока службы, даже в суровых погодных условиях. Все алюминиевые детали защищены анодированием, крепеж изготовлен из нержавеющей стали, монтажный кронштейн изготовлен из экструдированного алюминия для максимальной прочности. Все это обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Sirio WY 108-3N разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Sirio WY 108-3N представляет трехэлементную направленную антенну Yagi. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Для систем телеметрии рекомендуется установка антенны в горизонтальной поляризации.

Базовая антенна Sirio WY 108-3N обеспечивает работу в широкой полосе частот от 108 МГц до 137 МГц без дополнительной настройки, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна с инновационной системой питания, разработанная и примененная для обеспечения высокосимметричной диаграммы направленности в обеих плоскостях (E и H). Антенна полностью разработана на компьютере для достижения высокой производительности и широкой полосы пропускания. Антенна Sirio WY 108-3N обеспечивает высокий коэффициент усиления до 7 dBi, улучшающий качество сигнала и дальность передачи. Кроме того у антенны все металлические части заземлены по постоянному току, а внутренний проводник имеет коротко замкнутый контур, что повышает безопасность и защиту от электростатических разрядов.

Габариты антенны Sirio WY 108-3N составляют 1400х910 мм. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 35 мм до 60 мм позволяет легко установить её в удобном месте. Разъем N-типа обеспечивает простоту установки и совместимость с различными устройствами. Разъём расположен сзади для лёгкого доступа и защищён чёрным колпачком из EPDN резины. Сечение подводимого кабеля в заводском варианте 5-7 мм. При подведении кабеля с сечением 10 мм и более необходимо подрезать конус колпачка до требуемого диаметра. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.

Антенна Sirio WY 108-3N имеет соотношение фронт-тыл 12 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. Приемлимый КСВ антенны обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio WY 108-3N в E-плоскости по уровню 3 dB составляет 70 градусов, в H-плоскости - 150 градусов.

Базовая антенна Sirio WY 108-3N это прочная, надежная антенна для наземных служб аэродромов. Благодаря направленному излучению эта антенна обеспечивает эффективную передачу и чёткий, стабильный приём сигнала на частотах авиационного диапазона VHF. Разработанная с использованием новейших технологий, она обеспечивает оптимальную защиту от непогоды и превосходные характеристики. Антенна полностью изготовлена из анодированного алюминия, что обеспечивает прочность и долговечность, а радиальные штыри заземлены для дополнительной безопасности. Независимо от того в каких условиях эксплуатируется эта антенна, Вам гарантирована надежная связь.
