Radial W3DZZ+5.1000 базовая дипольная антенна, работающая на радиолюбительских частотах 3.5 МГц, 7 МГц, 14 МГц, 21 МГц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера. Radial W3DZZ+5.1000 новая модель серии антенн центрального питания, аналог ставшей популярной среди радиолюбителей антенны Radial W3DZZ+5. Главное изменение - это увеличенная рабочая мощность 1000Вт.
Radial W3DZZ+5.1000 представляет собой симметричный траповый диполь, запитываемый по центру антенны. Питание антенны производится через четвертьволновый трансформатор сопротивлением 75 Ом, который улучшает согласование на 14 МГц без особых ухудшений на других диапазона. В антенне применены новые трапы повышенной электрической мощностью на диапазоне частот 40 метров и оптимизированы для удачного компромисса резонансов в диапазонах 80 и 20 метров. На излучателях расположены два висящих усика. Что позволили запустить антенну в том числе на диапазоне 21 МГц с приемлимым КСВ. Балун согласует высокоомное сопротивление антенны, в стандартные 50 Ом. Наилучший вариант установки антенны Radial RCWL-80-100 с точки зрения эффективности горизонтальная натяжка с креплением в двух точках. Подводимый фидер должен быть перпендикулярен полотну антенны на длине не менее 10 метров. Но также возможна установка методом перевернутой буквы V и диагональная натяжка. Антенну рекомендуется устанавливать как можно выше над поверхностью, но не менее 10 метров.

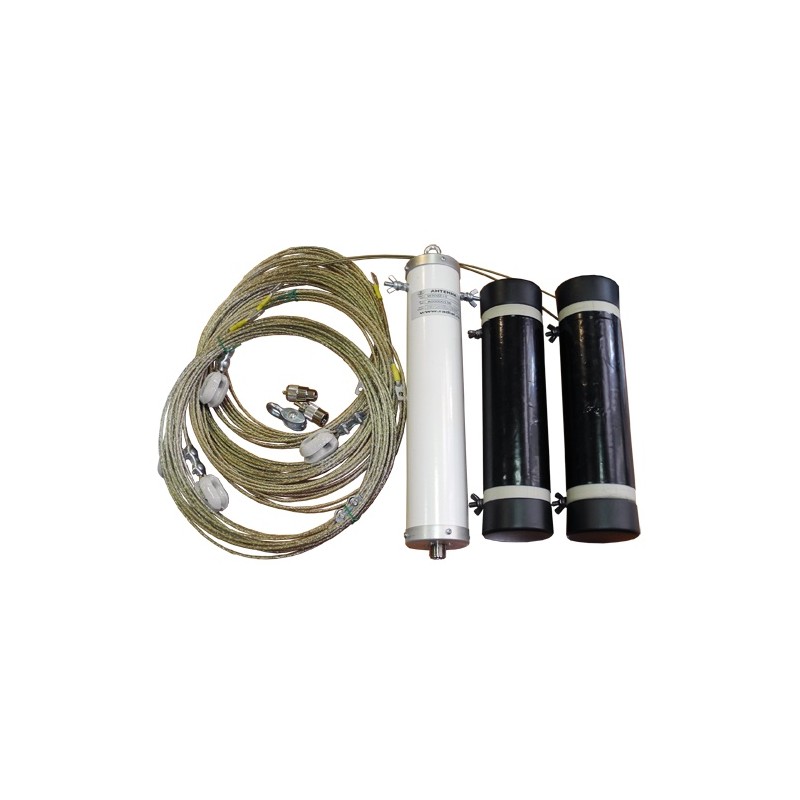

Общая длина антенны Radial W3DZZ+5.1000 составляет 36 метров и состоит из двух плечей, подключаемых к балуну. Оба плеча имеют одинаковую длину и представляют из себя излучатели, изготовленный из латунированного тросика в ПВХ изоляции. Подключение антенны Radial W3DZZ+5.1000 к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна.
Radial W3DZZ+5.1000 пяти диапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров, 40 метров, 20 метров, 15 метров и 10 метров. Для эффективной работы в заданных диапазонах частот требует применения антенного тюнера. Антенна Radial W3DZZ+5.1000 рассчитана на подводимую пиковую мощность 1000 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial W3DZZ+5.1000 пятидиапазонная траповая дипольная антенна как для установки в городских условиях, так и для полевых работ.
- Диапазон частот 80м (3.5-3.8 МГц) при КСВ не хуже 2
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 2
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 2
- Диапазон частот 15м (21-21.32 МГц) при КСВ не хуже 1.5
- Диапазон частот 10м (28-29.5 МГц) при КСВ не хуже 2
- Поляризация горизонтальная
- Мощность 1000 Вт (SSB, CW)
- Сопротивление 50 Ом
- Длина 36 м. Два плеча
- Вес 1.9 кг
- Вес в упаковке 2.1 кг
- Разъем PL-гнездо
Комплектация Radial W3DZZ+5.1000
- Антенна Radial W3DZZ+5.1000
