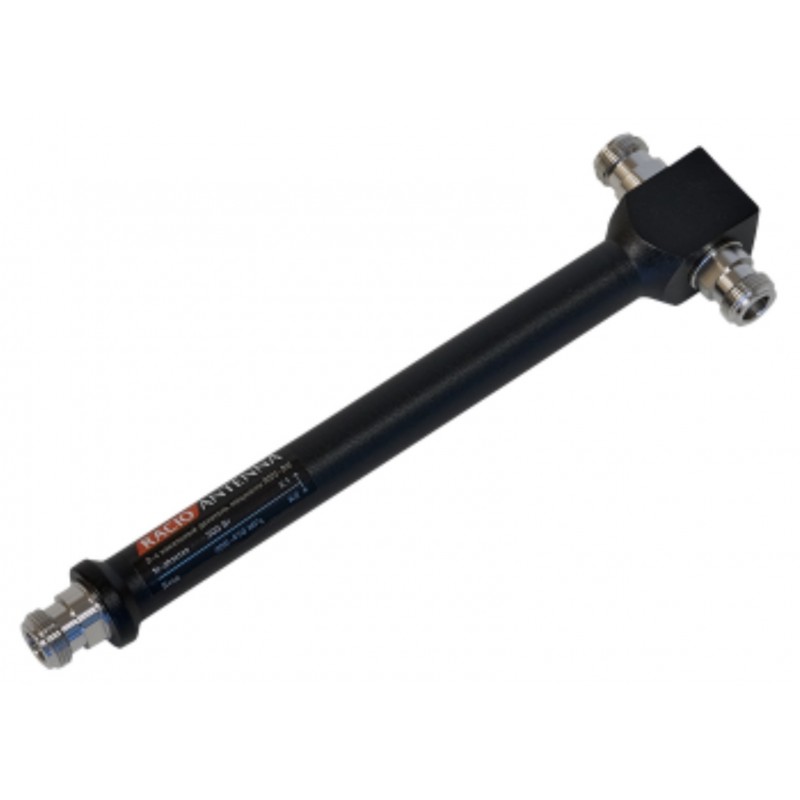

Racio Antenna RSV-2U двухканальный делитель мощности (сумматор) для построения антенных решеток (стэков), работающих на частотах UHF. Предназначен для подключения двух антенн к одному фидеру. Благодаря герметичной конструкции делители мощности могут быть использованы в неблагоприятных климатических условиях.
Racio Antenna RSV-2U это герметичный разветвитель, собранный на основе жестких линий. Делитель мощности надежно защищен, что обеспечивает устойчивость к механическим и внешним факторам окружающей среды. Конструкция делителя мощности Racio Antenna RSV-2U прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Конструктивно Racio Antenna RSV-2U это делитель Уилкинсона на основе жестких линий с применением четвертьволновых трансформаторов и изолирующего резистора между выходными портами. Конструкция на основе жестких линий обеспечивает более низкие потери в элементах делителя мощности.
Делитель мощности Racio Antenna RSV-2U обеспечивает работу в полосе частот от 400 МГц до 470 МГц, и позволяет быстро и без лишних хлопот подключить две антенны и начать работать. Делитель мощности оснащен разъемами N-гнездо, что снижает общий уровень КСВ всей системы и гарантирует совместимость с широким спектром радиооборудования. Обеспечивает приемлимый уровень КСВ, характерный для профессиональных систем и хорошее согласование на всех портах, высокую изоляцию между выходами и минимальные потери, определяемые лишь омическим сопротивлением проводников.
Racio Antenna RSV-2U обеспечивает работу с подводимой на главный порт мощностью до 300 Вт и в зависимости от поставленных задач работает либо как делитель мощности, либо как сумматор. Если подать сигнал на главный порт - Racio Antenna RSV-2U работает как делитель, распределяя мощность по выходным портам. Если подать сигналы на боковые порты - устройство суммирует их на главном порту.
При создании системы с использованием Racio Antenna RSV-2U нужно учитывать следующее
- что длины подводимых фидеров к антеннам должны быть одинаковой длиной. При необходимости использования разных длин необходимо использовать фазовращатели
- что делитель мощности обеспечивает изоляцию по выходным портам, но не рассчитан на подаваемый мощный сигнал по двум портам одновременно
- что потери в кабеле от делителя до антенны не учтены в технических характеристиках. Монтаж необходимо осуществлять как можно ближе к антенне или антенному узлу
- что необходимо регулярно контролировать уровень КСВ каждой антенны в системе
- что в случае неиспользования одного из портов, его необходимо нагрузить 50 Ом согласованной нагрузкой (терминатором)
Racio Antenna RSV-2U отличный бюджетный вариант для радиолюбителей и для профессионалов. Может применяться и для питания антенного стека (делитель мощности), и для объединения сигналов нескольких приемных антенн (сумматор). Делитель мощности Racio Antenna RSV-2U позволяет создавать стеки из двух направленных или двух дипольных антенн, организовывать секторное покрытие, для равномерного распределения сигнала внутри здания по нескольким точкам без дополнительных передатчиков, при резервировании или при контрольных измерениях. Возможна каскадная схема подключения, при которой выход одного делителя мощности подключается ко входу другого.
- Диапазон частот 400-470 МГц
- Количество каналов 2
- КСВ не хуже 1.5
- Потери 0.1 dB в элементах
- Реальное затухание 3.1 dB
- Мощность 300Вт
- Разъем на входе N-гнездо
- Разъемы на выходах N-гнездо
Комплектация Radius SA-2U
- Делитель мощности Racio Antenna RSV-2U
