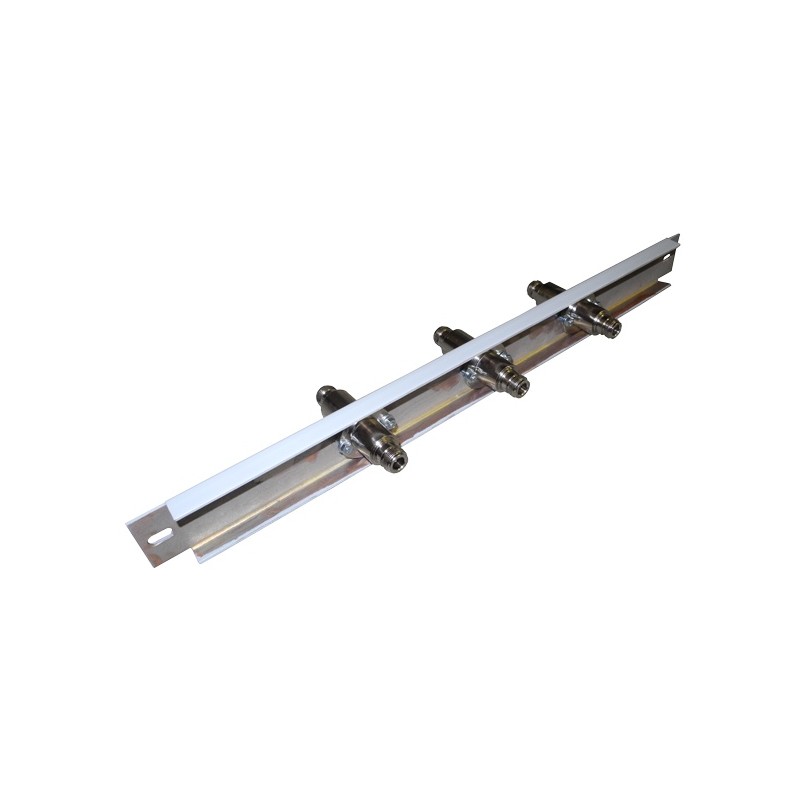

Radial PGR-3 сборка из трех грозоразрядников Radial GR-1, установленных на медной панели для монтажа в телекоммуникационные шкафы 19 дюймов. Предназначена для защиты радиооборудования от повреждений, вызванных атмосферными воздействиями и ударами молнией, от скачков напряжения, вызванных статическими разрядами, направляя энергию высокого напряжения в землю. Обеспечивает защиту при работе в широком диапазоне частот от постоянного тока до 1000 МГц и имеет максимальную подводимую мощность 200 Вт. Защищает радиооборудование путем заземления внутреннего проводника кабеля при ударах молнии поблизости, но не при прямом попадании в антенну. Для защиты от прямого удара молнии требуется установка молниеотвода выше уровня антенны.
Грозозащита Radial GR-1 имеет КСВ не хуже 1.1 и гарантирует минимальные потери сигнала (менее 0.1 dB), обеспечивая оптимальное качество сигнала. Высокая подводимая мощность 200 Вт PEP гарантирует, что даже в системах с высокой мощностью ваше радиооборудование останется должным образом защищенным. Конструкция грозозащиты Radial GR-1 не является полностью водонепроницаемой. Поэтому устанавливать одну грозозащиту или сборку из двух желательно в зоне минимального воздействия дождя или если это невозможно, то ее следует поместить в водонепроницаемый защитный кожух. Корпус грозозащиты Radial GR-1 выполнен из латуни.
Грозозащита Radial GR-1 оснащена разъемами N-гнездо и N-гнездо, что обеспечивает безопасное и надежное соединение, сводя к минимуму потерю сигнала. Конструктивно грозоразрядник Radial GR-1 представляет собой коаксиальную 50ти омную линию со специально подобранным искровым промежутком. Принцип работы грозоразрядника основан на возникновении проводящей плазменной дуги при превышении статического разряда определенного уровня. Три грозозащиты установлены на медной панели, которая приспособленна для 19 дюймовой телекоммуникационной стойки. Защитный элемент восстанавливает свое состояние после разряда многократно. Грозозащита Radial GR-1 полезна для применения как с радиостанциями, так со сканерами с чувствительными цепями входного сигнала.
Для правильного функционирования грозозащиты Radial PGR-3 подключение к заземлению обязательно. Система заземления должна быть выполнена в строгом соответствии с действующими нормативными актами, правилами и предписаниями электробезопасности.
- Рабочие частоты DC-1000 МГц
- Максимальная мощность 200 Вт
- Сборка из трех грозозащит Radial GR-1
- Требуется заземление
- КСВ не хуже 1.1
- Вносимые потери не более 0,1dB
- Сопротивление 50 Ом
- Статическое напряжение 160-240 В
- Максимальное рабочее напряжение 100 В
- Уровень ограничения выходного напряжения не более 1000 В
- Импульсный разряд тока 5 кА
- Габариты 85х37х37 мм
- Вес 200 грамм
- Разъемы N-гнездо/N-гнездо
Комплектация Radial PGR-3
- Грозозащита Radial PGR-3
