Radial DPS2-6VM малогабаритный дуплексный фильтр для работы с разносом частот 148 МГц - 172 МГц. Дуплексер предназначен для установки в стойки 19 дюймов для использования в системах радиосвязи органов внутренних дел МВД России, Росгвардии и иных силовых ведомствах. Минимальный разнос между частотой приема и частотой передачи 20 МГц.
Дуплексный фильтр Radial DPS2-6VM имеет прочный металлический корпус, обеспечивает хорошую изоляцию и длительный срок эксплуатации. Изоляция между приемным и передающим трактом не хуже 80/60 дБ. Radial DPS2-6VM представляет собой два полостно-пропускающих фильтра PS2-3V. Применение полостно-пропускающих фильтров при полосе пропускания у обоих плеч 1.5 МГц позволяет подавить побочные излучения и отфильтровать широкополосный шум, что позволяет использовать дуплексер в городских условиях с обилием промышленных помех.
Дуплексер Radial DPS2-6VM предназначен для работы на частотах 148 МГц/172 МГц с минимальными потерями и с подводимой мощностью до 150 Вт при непрерывном режиме использования. Обеспечивает одновременную работу и на прием и на передачу и позволяет использовать для эффективной работы одну антенну, вместо двух антенн для каждого режима. Принцип работы дуплексера Radial DPS2-6VM основан на частотной селекции. То есть сигнал от передатчика проходит через фильтр тракта передачи с минимальными потерями и поступает на антенну. При этом этот сигнал подавляется фильтром тракта приема, не попадая в приемник. Одновременно с этим сигнал в полосе частот тракта приема, поступаемый на антенну, проходит через фильтр тракта приема и поступает в приемник. Поскольку фильтр тракта передачи в этой полосе частот имеет малый коэффициент передачи, мощность принятого сигнала не рассеивается в тракте передачи.

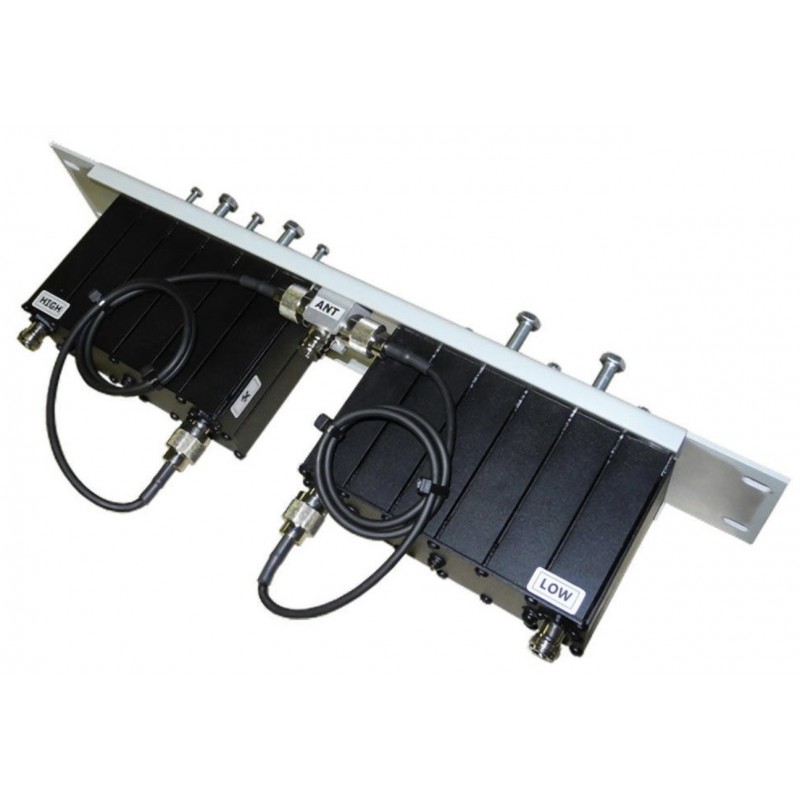

Дуплексер Radial DPS2-6VM смонтирован на монтажной 19 дюймовой планке. При этом плечи приемного и передающего тракта находятся каждый в своем корпусе. На каждом корпусе установлены по два разъема N-гнездо. По одному из них для подключения к приемнику и передатчику, и по одному для коммутации в узел подключения антенны. Разъем для подключения антенны N-гнездо. Каждое плечо настраивается так, чтобы пропускать частоты передатчика в одном плече, а частоты приемника — в другом.
Radial DPS2-6VM дуплексный фильтр, позволяющий одновременно передавать и принимать радиосигналы на одной антенне, но на разных частотах, с минимальными взаимными помехами. Широко используются в ретрансляторах, прост в установка, имеет надежную конструкцию, обеспечивает минимальные потери и высокое качество сигнала. Идеален для длительной эксплуатации.
- Диапазон частот 148 МГц, 172 МГц
- Минимальный разнос частот RX/TX 20 МГц
- Максимальная полоса пропускания 1.5 МГц
- Потери (с подстройкой) не более 1.5 dB
- Сопротивление 50 Ом
- КСВ не хуже 1.3
- Изоляция более 80 dB / 60 dB
- Подводимая мощность до 150 Вт
- Габариты 484х88х180 мм
- Вес 2.5 кг
- Разъемы подключения антенны, приемного тракта и передающего тракта N-гнездо (3шт)
- Крепление в 19" стойку
Комплектация Radial DPS2-6VM
- Дуплексер Radial DPS2-6VM
