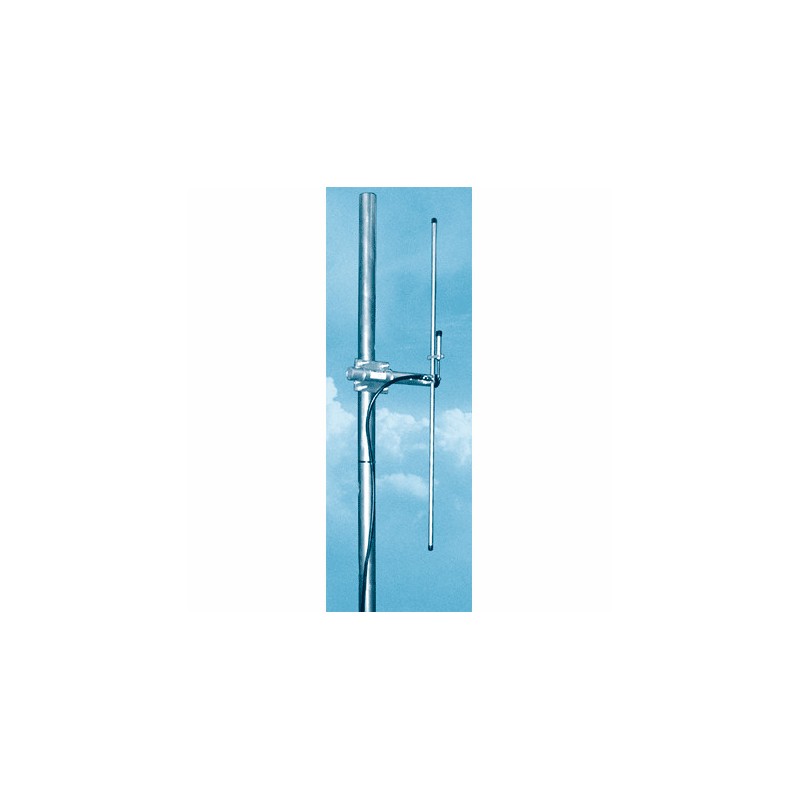

Radial DH1 VHF базовая дипольная антенна с гамма-согласованием для работы на частотах 136-174 МГц. Сборно-разборная конструкция полностью заземлена. Предусмотрена настройка антенны.
Базовая направленная антенна Radial DH1 VHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DH1 VHF изготовлены из алюминиевых сплавов АД-31 и Д16Т. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial DH1 VHF от 25 до 55 мм. Площадь ветровой поверхности антенны составляет всего 0,022 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DH1 VHF дипольная антенна с одним полуволновым неразрезным вибратором с гамма согласованием. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Кроме того, антенна полностью заземлена, что повышает безопасность и защиту от электростатических разрядов.
Несмотря на работу в широком диапазоне частот от 136 МГц до 174 МГц, предусмотрена настройка антенны на нужную частоту. Настройка осуществляется установкой заданной длины вибратора по прилагаемому графику. Применение гамма-трансформатора позволяет настроить антенну идеально. Дипольная антенна Radial DH1 VHF обеспечивает коэффициент усиления 5.15 dBi (Offset) и приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DH1 VHF в вертикальной плоскости по уровню 3 dB составляет 75 градусов, в горизонтальной плоскости по уровню 3 dB составляет 132 градуса.
Radial DH1 VHF эффективная дипольная антенна с широкой полосой рабочих частот и очень легкой надежной конструкции. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД. Антенна Radial DH1 VHF используется для создания стэков, состоящих из 2х (DH2 VHF) и 4х (DH4 VHF) диполей, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
- Рабочие частоты 136-174 МГц. Настраиваемая
- Тип антенны дипольная, сборно-разборная конструкция из полуволновых неразрезных вибраторов
- 1 неразрезной вибратор.
- Усиление 5.15dBi OFFSET
- Мощность 100 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 75 градусов
- Сектор излучения по уровню -3 dB в горизонтальной плоскости 132 градуса
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 0.97 кг
- Высота 0,73-0.99 м
- Диаметр мачты 25-55 мм
- Ветровая нагрузка при 45 м/с - 25N
- Ветровая устойчивость 45 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем SO239
Комплектация Radial DH1 VHF
- Базовая антенна Radial DH1 VHF
- Крепление на мачту
