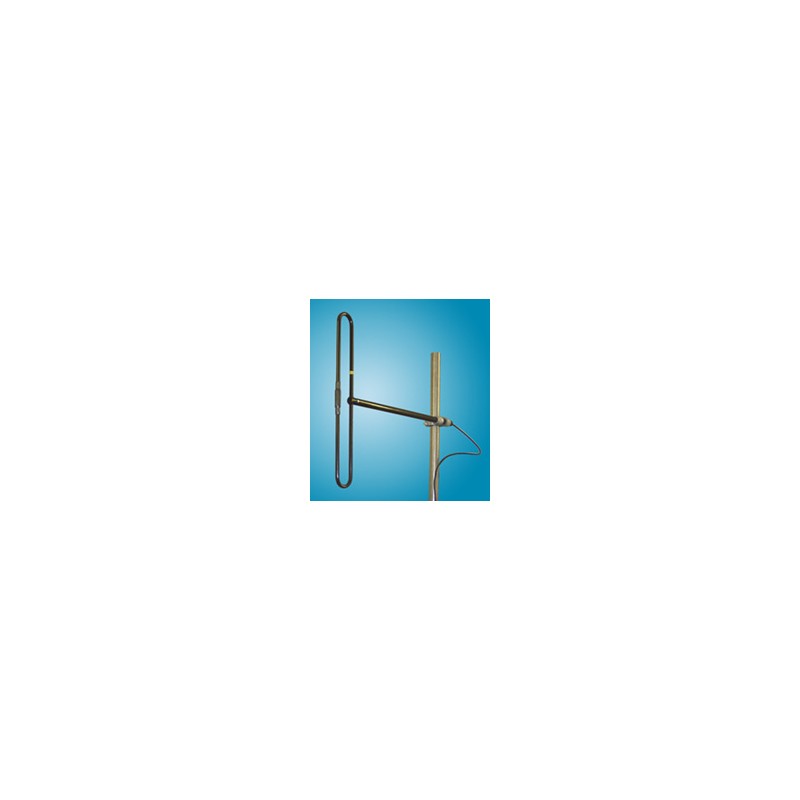

Radial D1-2m базовая дипольная антенна спроектированная для работы на частотах от 125 до 160 МГц с резонансом на любительских частотах 144-146 МГц. Представляет собой один петлевой диполь Пистолькорса.
Базовая направленная антенна Radial D1-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D1-2m изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D1-2m от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,07 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D1-2m дипольная антенна с одним петлевым вибратором Пистолькорса для работы на частотах VHF диапазона.
Работая в диапазоне частот от 125 МГц до 160 МГц, дипольная антенна Radial D1-2m обеспечивает резонанс на любительских частотах 144-146 МГц, коэффициент усиления 2.15 dBi (OMNI) и 5.15 dBi (OFFSET), а также низкий уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D1-2m в вертикальной плоскости по уровню 3 dB составляет 70 градусов.
Radial D1-2m однодипольная радиолюбительская базовая антенна. Низкая чувствительность к помехам промышленного происхождения, широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для радиолюбителей работающих на частотах 144-148 МГц и может использоваться для создания стэков, состоящих из 2х (D2-2m) или 4х (D4-2m) петлевых диполей, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
- Рабочие частоты 125-160 МГц
- Тип антенны дипольная, сборно-разборная со сварными диполем
- 1 петлевой вибратор.
- Усиление 2.15dBi OMNI, 5.15dBi OFFSET
- Мощность 400 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 70 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 2.3кг
- Высота 0,95 м
- Габариты упаковки 1000х250х80 мм
- Вес упаковки 3 кг
- Диаметр мачты 38-65 мм
- Ветровая нагрузка при 45 м/с - 80N
- Ветровая устойчивость 45 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial D1-2m
- Базовая антенна Radial D1-2m
- Крепление на мачту
