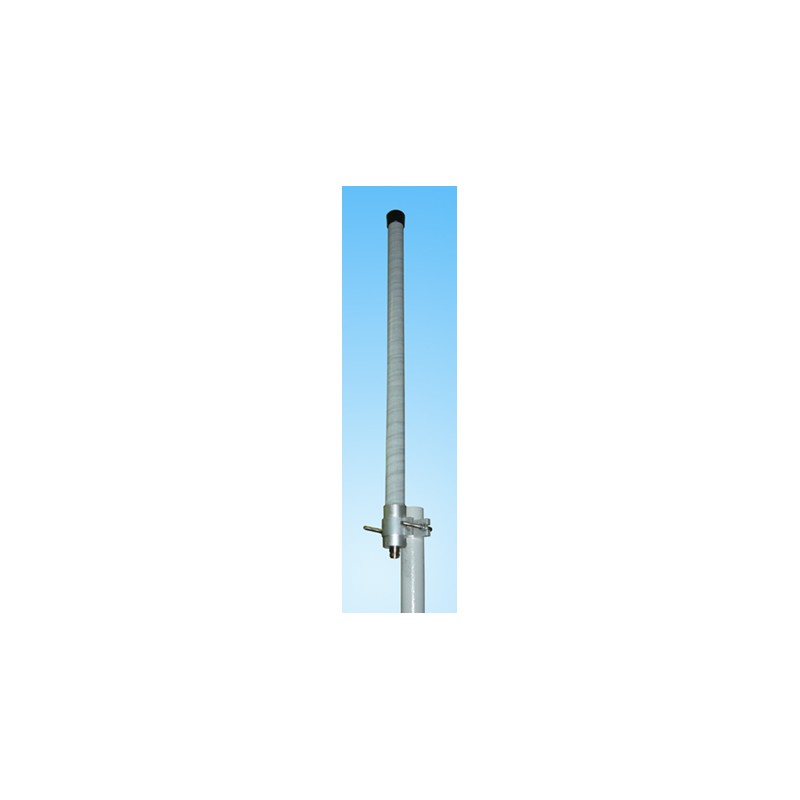

Radial A23-70cm базовая вертикальная антенна для работы на частотах 414-448 МГц. Односекционная, универсальная и недорогая профессиональная базовая антенна не требующая дополнительной настройки.
Базовая антенна Radial A23-70cm имеет прочную конструкцию. Излучающий элемент из меди помещен в корпус из высокопрочного стекловолокна белого цвета, обеспечивающего устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Крепеж из алюминия обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Radial A23-70cm разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно Radial A23-70cm вертикальный коаксиальный диполь с одним волновым элементом 1/2 длины волны. Антенны выполнены по классической схеме полуволнового диполя с применением дополнительного отсекающего стакана. Дополнительная отсечка токов с экрана фидера благоприятно сказывается на формировании диаграммы направленности в виде восьмерки, что в свою очередь обеспечивает устойчивое усиление антенны и устраняет влияние кабеля на параметры антенны.
Базовая антенна Radial A23-70cm обеспечивает работу в полосе частот от 414 МГц до 448 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Radial A23-70cm обеспечивает коэффициент усиления 3 dBi, улучшающий качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial A23-70cm в E-плоскости по уровню 3 dB составляет 60 градусов, в H-плоскости - 360 градусов. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Длина антенны Radial A23-70cm составляет 0.64 м, без противовесов. Антенна надежная и при работе на передачу антенна выдерживает мощность до 100 Вт. Совместимость с мачтами диаметром от 35 мм до 70 мм позволяет легко установить её в удобном месте. Малый вес антенн позволяет произвести монтаж без усилий, при помощи самого доступного инструмента. Установка на мачту или на стену. Антенна оснащена разъемом N-гнездо. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Базовая антенна Radial A23-70cm разработанна для профессионалов из всех сфер деятельности, гарантирует высочайшую надежность в любых условиях, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа. Надёжная, доступная по цене и готовая к работе после установки во всей рабочей полосе без дополнительных настроек. Антенна подойдет для работы с LPD радиостанциями или телеметрическими модемами, а также в качестве недорогой абонентской антенны для увеличения зоны действия PMR 446 радиостанций, в сетях CDMA.
- Частотный диапазон 414-448 МГц. Настройка не требуется
- Тип антенны 1/2 длины волны. Вертикальная
- Усиление 3 dBi
- Мощность 100 Вт
- КСВ не хуже 1.5 (на краях частотного диапазона)
- Сектор излучения по уровню -3 dB в Е-плоскости 60 градусов
- Сектор излучения в Н-плоскости 360 градусов
- Вес 0.3 кг
- Длина 0.634 м
- Габариты упаковки 750х100х70 мм
- Вес в упаковке 0.72 кг
- Диаметр мачты 35-70 мм
- Грозозащита
- Разъем N-гнездо
- Ветровая устойчивость 40 м/с
Комплектация Radial A23-70cm
- Базовая UHF антенна Radial A23-70cm
