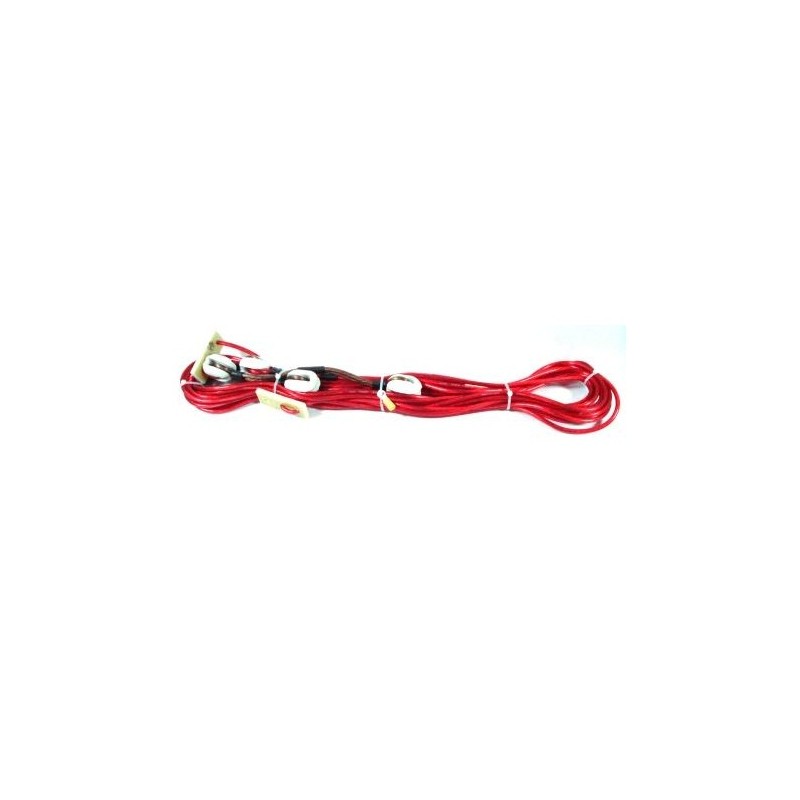

Судовая коротковолновая антенна 2WL10 имеет следующие характеристики:
- Тип --- L
- Начальная длина луча А --- 5м
- Начальная длина луча В --- 10м
- Начальная длина спуска --- 0.5м
- Количество изоляторов --- 6
- Полотно антенны --- медный канатик, сечение 6 мм кв., с защитной оболочкой
- Рабочая частотa --- 1,8 - 30 МГц с выносным антенным тюнером (в комплект антенны не входит)
КОМПЛЕКТАЦИЯ:
- Антенна 2WL10
Порядок установки антенны 2WL10:
- Растяжки антенны (стальной канатик, проволока, капроновый шнур, в комплект поставки не входят) пропускаются в отверстия крайних изоляторов и надежно закрепляются.
- Луч "В" антенны растягивается между мачтами судна так, чтобы точка соединения луча "А" и луча "В" находилась в верхней точке подвеса антенны.
- Антенна не должна касаться ничего, кроме изоляторов антенны. Дальнейший порядок установки антенны следующий:
- Ослабить зажимы на полотне антенны в точке соединения луча "В" и луча "А". Установить максимально возможную длину луча "В" путем перепуска полотна антенны через изолятор. Длина луча "В" определяется максимальным расстоянием между возможными точками его крепления на судне. Затянуть зажимы у изолятора на луче "В" антенны. Закрепить на мачтах растяжки луча "В". Натянуть луч "В" путем подтягивания его растяжек.
- Закрепить на корпусе судна (на крыше рубки) растяжку луча "А". Ослабить зажимы на полотне антенны в точке соединения луча "А" и антенного спуска. Установить максимально возможную длину луча "А" путем перепуска полотна антенны через его изолятор. Затянуть зажимы у изолятора на луче "А". Натянуть луч "А" путем подтягивания его растяжки.
- Антенный тюнер FC-800 устанавливается на рубке судна, как можно ближе к нижнему концу луча "А" (длина "Антенного спуска" не должна превышать 0,5 метра). Порядок установки антенного тюнера FC-800 описан в его инструкции по эксплуатации.
- Антенный спуск укорачивается до необходимой длины, чтобы не было чрезмерного провиса. Конец спуска заделывается в наконечник (запаивается и обжимается). Наконечник подключается к выходной изолированной клемме антенного тюнера FC-800.
- Заземляющие клеммы FC-800 соединяются с корпусом судна с помощью оплетки от ВЧ кабеля или медным канатиком. Длина заземляющего провода должна быть как можно короче.
