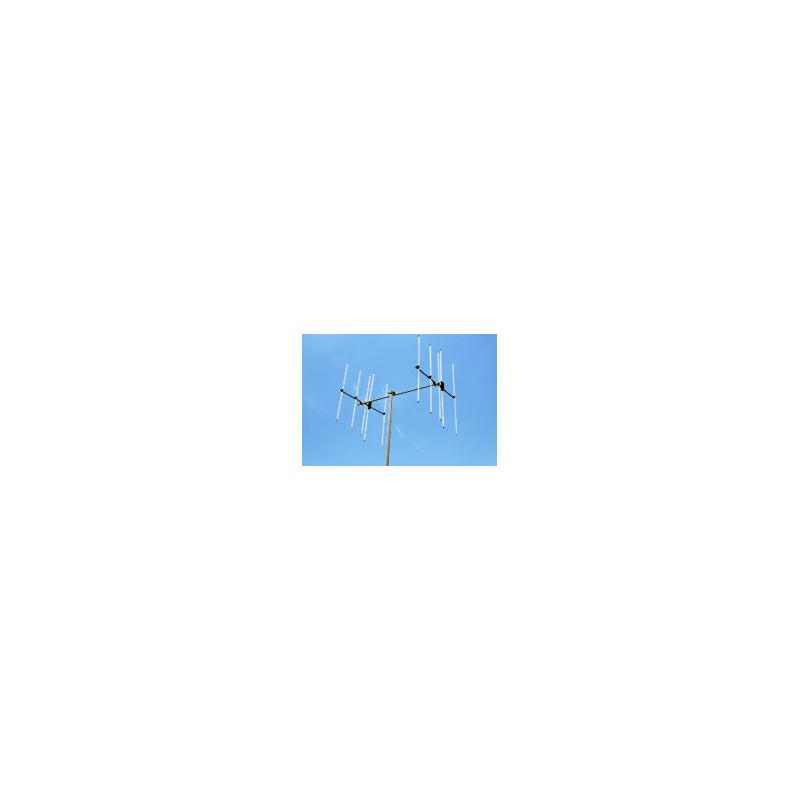

Diamond SB144R2 крепежная конструкция для боковой параллельной установки двух направленной антенны Yagi. Из-за эффектов кросс-поляризации боковой монтаж в вертикальном положении значительно улучшает производительность направленных антенн Diamond A144S5R2, A144S10R2.
Крепление Diamond SB144R2 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды. Прочная конструкция из высококачественной, антикоррозийно обработанной трубы из алюминиевого сплава. Крепление к мачте осуществляется с помощью одного U образного болта промышленного типа и двух зажимных планок, которые обеспечивают надежное, виброустойчивое крепление на мачту. Зажимные планки являются частью крепления и предназначены для установки на мачты с диаметром до 45 мм. Зажимные планки имеют два выпила под углом 120 градусов с зубчатыми краями для закрепления на овальных, круглых, квадратных или прямоугольных мачтах. Зажимная планка с зубчатыми краями предотвращает вращение крепления вокруг оси мачты. U образный болт и зажимные планки изготовлены из нержавеющей стали. Конструкция крепления Diamond SB144R2 гарантирует долговечность, которая выдержит испытание временем. Регулируемый U образный болт подходит как для тонких, так и для толстых мачт.
Кронштейн Diamond SB144R2 — это простое в установке, надежное и устойчивое к атмосферных воздействиям крепление. На направляющей крепления установлена зажимная планки для фиксации в двух точках. Крепление имеет размеры 1330 мм - это та длина, которая обеспечивает оптимальное сочетание параметров усиления и диаграммы направленности с двумя направленными антеннами в диапазоне 2 метра. На монтажном кронштейне отмечены места для установки антенн и крепления для мачты. Но при этом крепление достаточно прочное для надежной поддержки вашей антенны. Diamond SB144R2 предназначено для установки на мачты диаметром до 45 мм, для крепления направленных антенн.
Diamond SB144R2 крепление, которое позволит устранить ухудшение диаграммы направленности, вызванное металлической мачтой, за счет смещения траверсы двух антенн в сторону от мачты. Благодаря смещению антенн в сторону от мачты предотвращается искажение направленности антенны относительно её задней части из-за металлической мачты, предотвращается искажение диаграммы направленности в горизонтальной плоскости, сохраняя коэффициент усиления и соотношение фронт-тыл, а также симметрию диаграммы, которые в противном случае были бы нарушены при установке антенны непосредственно на металлическую мачту. Diamond SB144R2 крепление, которое специально разработали для увеличения эффективности излучения антенных стэков и безупречной настройки системы с оригинальными антеннами Diamond A144S5R2 и A144S10R2, обеспечивая длительную эксплуатацию как на постоянном месте, так и в полевых условиях. Diamond SB144R2 обеспечит надежное крепление антенны, что напрямую влияет на качество сигнала, предотвращая раскачивание на ветру.
- Материал - алюминий, нержавеющая сталь
- Совместимость с мачтами до 45 мм
- Длина крепления 1330 мм
При создании стэка с двумя антеннами требуется согласующий трансформатор. Использование стэка из двух антенн увеличивает общее усиление системы примерно на 3 дБ по сравнению с одной антенной.
Комплектация Diamond SB144R2
- Крепление Diamond SB144R2
