Diamond AZ505 автомобильная антенна с основанием PL-259 для работы на любительских частотах VHF и UHF. Автомобильная антенна Diamond AZ505 устанавливается на автомобиль с помощью врезных или магнитных оснований с креплением PL-типа. Антенна оснащена шарнирным механизмом складывания.

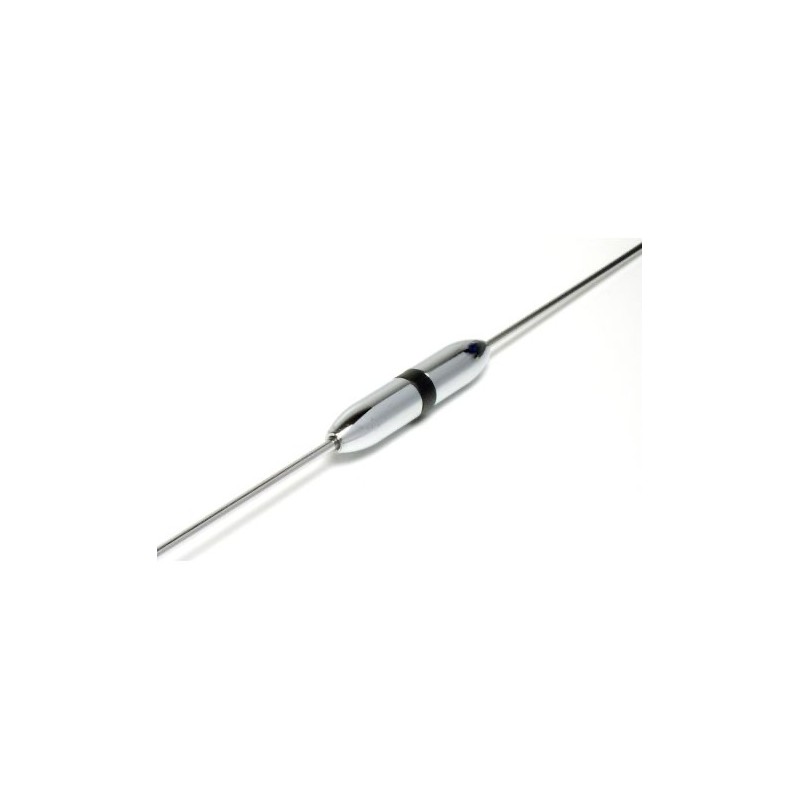

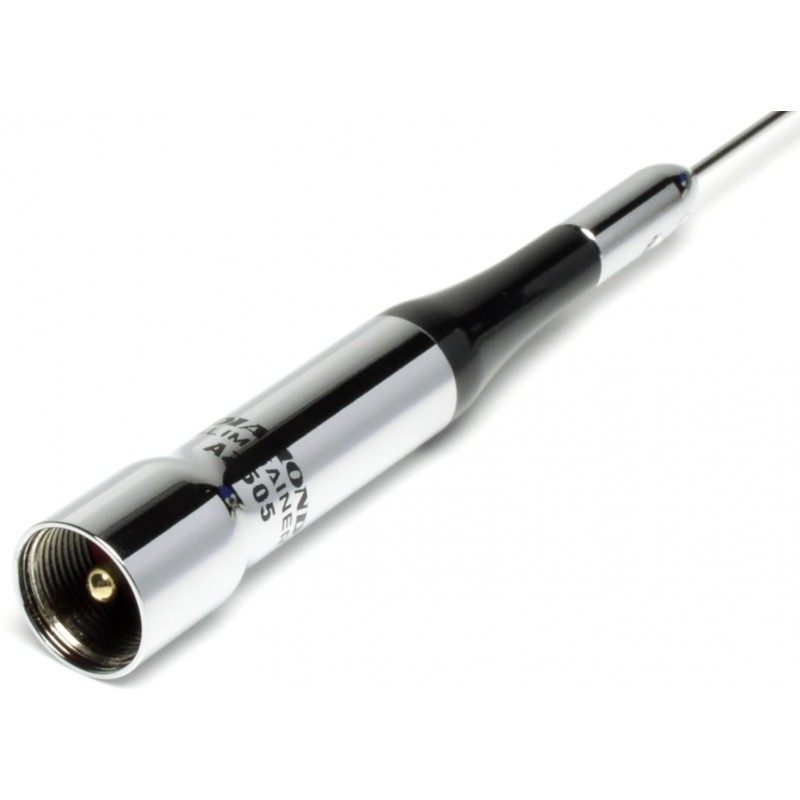

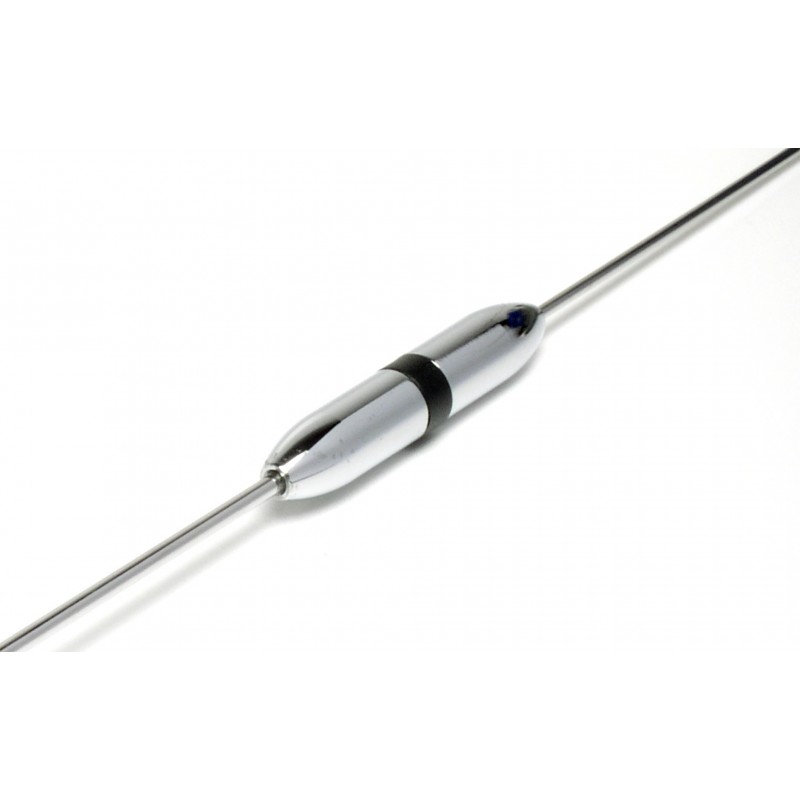

Автомобильная антенна Diamond AZ505 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды, обеспечивая устойчивость к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну высоко надежной и долговечной. Антенна Diamond AZ505 отличается уникальной конструкцией с одним волновым элементом 1/4 длины волны для диапазона частот VHF и одним волновым элементом 6/8 длины волны с емкостной нагрузкой на частотах UHF. Эта конфигурация обеспечивает оптимальную производительность в различных частотных диапазонах. Антенна Diamond AZ505 с хромированным глянцевым покрытием катушки у основания, излучателем из нержавеющей стали и дополнительной катушкой, которая имеет закрытую конструкцию, на штыре для разделения излучателя. Катушка у основания антенны очень тонкая по сравнению с антеннами других производителей.
Автомобильная антенна Diamond AZ505 обеспечивает работу на любительских частотах 144-148 МГц и 430-440 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Diamond AZ505 обеспечивает приемлимый уровень КСВ на всем рабочем диапазоне частот и высокий коэффициент усиления, улучшающий качество сигнала и дальность передачи. Для получения более оптимального уровня КСВ предусмотрена юстировка антенны путем смещения штыревого элемента вверх или вниз.

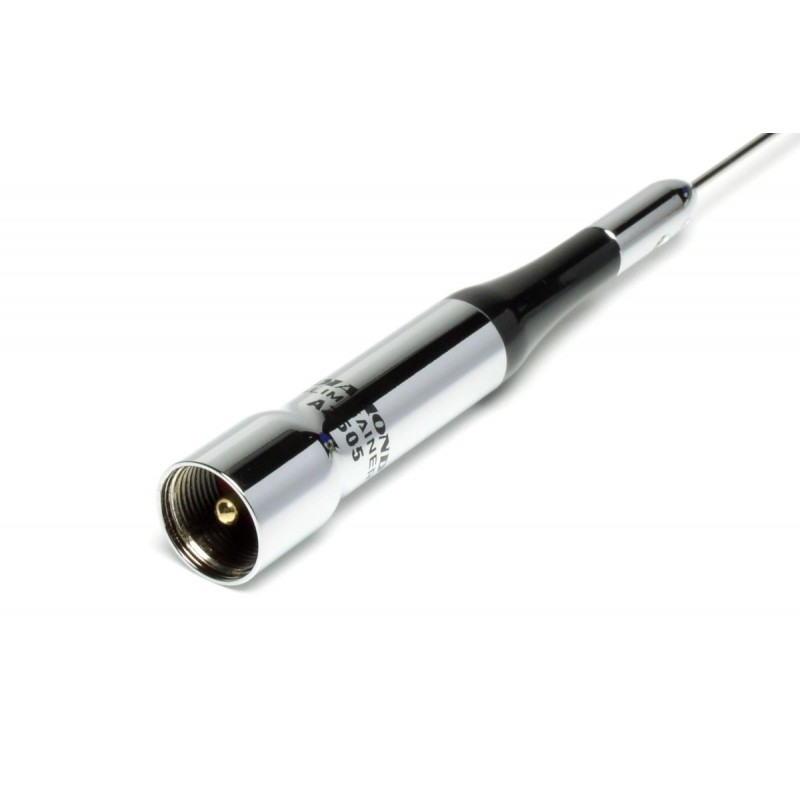

Длина антенны Diamond AZ505 составляет всего 47 см. Антенна надежная и при работе на передачу выдерживает мощность до 50 Вт. Антенна оснащена разъемом PL-259 с позолоченным центральным проводником, обеспечивая простоту установки и совместимость с различными типами креплений. Автомобильная антенна Diamond AZ505 устанавливается на автомобиль с помощью креплений на багажник, на водосток, на рейлинг или на зеркало, а также с помощью врезных или магнитных оснований с креплением PL-типа. На частотах 430-440 МГц антенна имеет безрадиальную структуру с емкостной нагрузкой и не требует контакта с корпусом автомобиля (заземления). На частотах 144-148 МГц требуется контакт с корпусом автомобиля (заземление), а КСВ антенны зависит от расположения антенны и требуется найти то место, которое обеспечивает минимальный уровень КСВ. Антенна оснащена шарнирным механизмом складывания, при этом обеспечивая надежное крепление во время движения сохраняя вертикальное положение штыря. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Diamond AZ505 из серии Slim Gainer очень компактная автомобильная антенна с высоким коэффициентом усиления, покрывающая любительскую часть диапазонов частот VHF и UHF, дизайн которой разработан для использования на современных автомобилях. Компактная, надежная антенна с коротким излучателем, которая идеально подойдет для локальной работы с ретрансляторами или в системе APRS.
- Диапазон частот 144-148 МГц и 430-440 МГц
- Тип антенны 1/4 длины волны (VHF) и 6/8 длины волны (UHF)
- Направленность круговая
- Поляризация линейная вертикальная
- Усиление 0dBi (VHF) и 3.8dBi (UHF)
- Мощность 50Вт
- Длина 0.47м
- Вес 0.075кг
- Разъем PL-259
Комплектация Diamond AZ505
- Автомобильная антенна Diamond AZ505
