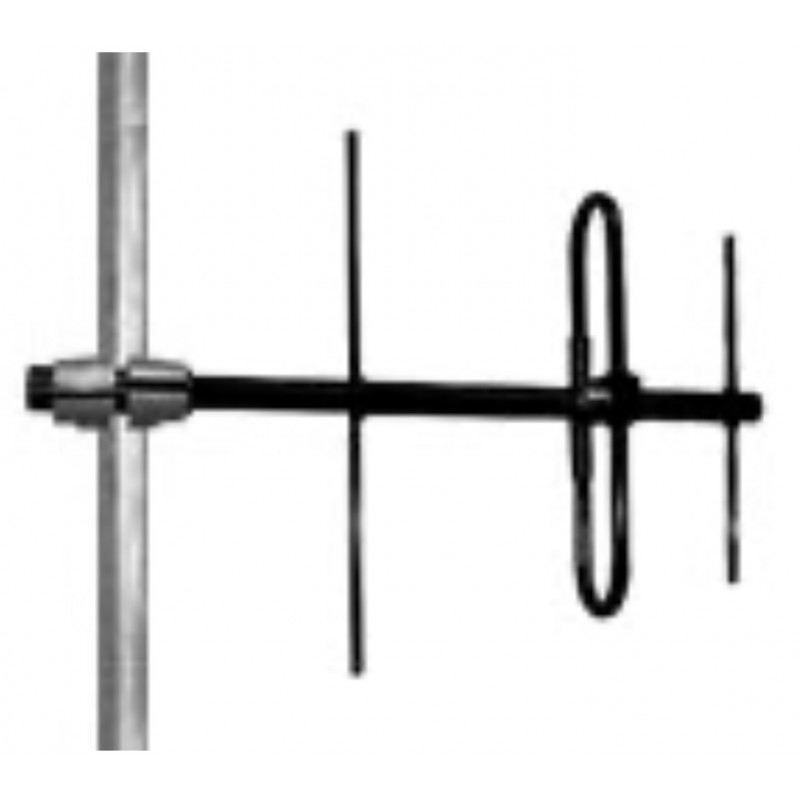

Базовая антенна речного диапазона (300-350) ComTech TY330E3-7

Цена: 11 400 ₽

Купить

Артикул:

006345

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Comtech TY330E3-7 направленная базовая антенна для работы на частотах речного диапазона. Недорогая и высокоэффективная антенна для связи удаленных друг от друга на расстояние до 50 км абонентских радиостанций в хороших условиях, при правильной установке. Comtech TY330E3-7 одна из самых популярных антенн среди радиолюбителей и профессионалов для связи на небольшие расстояния.

Базовая направленная антенна Comtech TY330E3-7 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Comtech TY330E3-7 изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 0.63 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Comtech TY330E3-7 от 40 до 64 мм. Площадь ветровой поверхности антенны составляет всего 0,06 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Comtech TY330E3-7 направленная трех элементная антенна с петлевым вибратором для работы на речных частотах.

Работая в диапазоне частот от 290 МГц до 350 МГц, направленная антенна Comtech TY330E3-7 обеспечивает коэффициент усиления 9.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Comtech TY330E3-7 применен петлевой вибратор. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 300 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала.

Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Comtech TY330E3-7 в вертикальной плоскости по уровню 3 dB составляет 80 градусов, в горизонтальной плоскости - 65 градусов. Антенна Comtech TY330E3-7 имеет соотношение фронт-тыл 17 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза.

Comtech TY330E3-7 направленная антенна речного диапазона частот. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Рекомендуется для создания антенных решеток с высоким коэффициентом усиления. Антенна разработанна для применения в составе базовых станций систем диспетчерской и транкинговой связи стандартов Tetra, MPT 1327, Маквилл, а также разнообразных систем передачи данных и телеметрии, работающих на частотах 300-350 МГц. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
