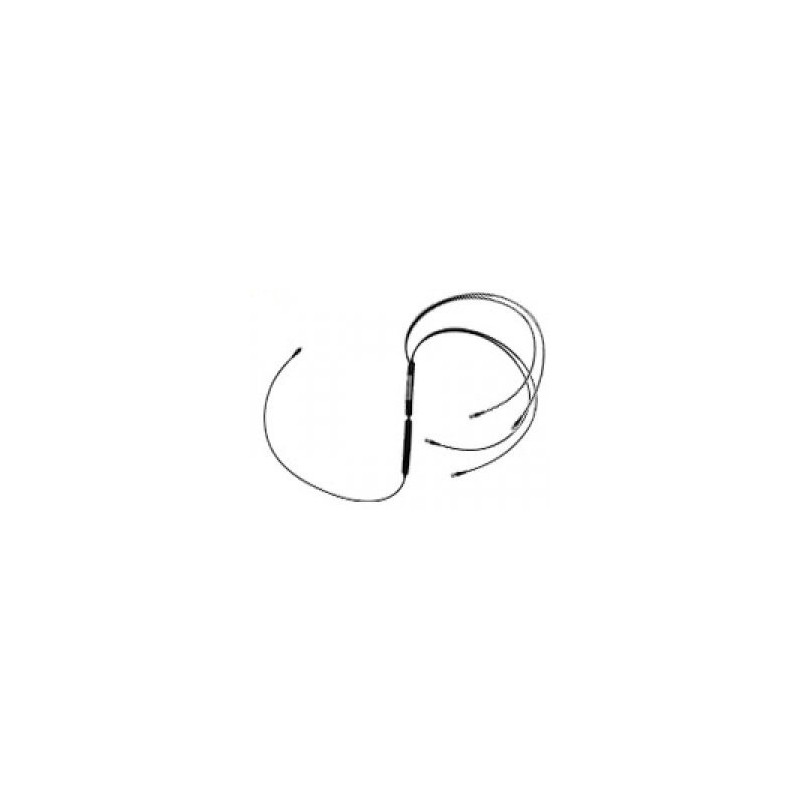

Comtech PDV330-1-4 четырехканальный делитель мощности (сумматор) для построения антенных решеток (стэков), работающих на частотах речного диапазона. Предназначен для подключения двух антенн к одному фидеру. Благодаря герметичной конструкции делители мощности могут быть использованы в неблагоприятных климатических условиях.
Comtech PDV330-1-4 это герметичный кабельный разветвитель, собранный на коаксиальной линии. Места соединения тщательно пропаяны и защищены, что обеспечивает устойчивость к механическим и химическим повреждениям, а также внешним факторам окружающей среды. Конструкция делителя мощности Comtech PDV330-1-4 прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Конструктивно Comtech PDV330-1-4 это делитель Уилкинсона на основе четвертьволновых трансформаторов и изолирующего резистора между выходными портами.
Делитель мощности Comtech PDV-330-1-4 обеспечивает работу в узкой полосе частот от 290 МГц до 360 МГц, и позволяет быстро и без лишних хлопот подключить четыре антенны и начать работать. Делитель мощности оснащен разъемами N-гнездо, что снижает общий уровень КСВ всей системы и гарантирует совместимость с широким спектром радиооборудования. Обеспечивает приемлимый уровень КСВ, характерный для профессиональных систем и хорошее согласование на всех портах, высокую изоляцию между выходами и минимальные потери, определяемые лишь омическим сопротивлением проводников.
Comtech PDV330-1-4 обеспечивает работу с подводимой на главный порт мощностью до 600 Вт и в зависимости от поставленных задач работает либо как делитель мощности, либо как сумматор. Если подать сигнал на главный порт - Comtech PDV330-1-4 работает как делитель, распределяя мощность по выходным портам. Если подать сигналы на боковые порты - устройство суммирует их на главном порту.
При создании системы с использованием Comtech PDV330-1-4 нужно учитывать следующее
- что длины подводимых фидеров к антеннам должны быть одинаковой длиной. При необходимости использования разных длин необходимо использовать фазовращатели
- что делитель мощности обеспечивает изоляцию по выходным портам, но не рассчитан на подаваемый мощный сигнал по двум портам одновременно
- что потери в кабеле от делителя до антенны не учтены в технических характеристиках. Монтаж необходимо осуществлять как можно ближе к антенне или антенному узлу
- что необходимо регулярно контролировать уровень КСВ каждой антенны в системе
- что в случае неиспользования одного из портов, его необходимо нагрузить 50 Ом согласованной нагрузкой (терминатором)
Comtech PDV330-1-4 отличный вариант как для радиолюбителей, так для профессионалов из всех сфер деятельности. Может применяться и для питания антенного стека (делитель мощности), и для объединения сигналов нескольких приемных антенн (сумматор). Делитель мощности Comtech PDV330-1-4 согласован по частотной полосе и по разъемам с антеннами Comtech TY330E3-7, TY330E5-9, TY330E7-11, TY330E9-13, TC330D1-3. Используется в составе четырехдипольной антенны TC330D4-9, позволяет создавать стеки из четырех направленных или четырех дипольных антенн, организовывать секторное покрытие, для равномерного распределения сигнала внутри здания по нескольким точкам без дополнительных передатчиков, при резервировании или при контрольных измерениях.
- Диапазон частот 290-360 МГц
- Количество каналов 4
- КСВ не хуже 1.5
- Потери 0.2 dB в элементах
- Реальное затухание 6.2 dB
- Мощность 600Вт
- Разъем на входе N-гнездо
Комплектация ComTech PDV330-1 4
- Делитель мощности Comtech PDV330-1-4
